Minicurso: Osciladores Acoplados e a Equação de Klein–Gordon
Estas notas acompanham os slides da Aula 2 e seguem a mesma ordem de seções. Elas continuam as notas da Aula 1, e a notação de todo o minicurso está fixada na página do minicurso. O objeto de estudo continua sendo a cadeia de \(N\) partículas; cada resultado é obtido para a cadeia, e os quadros No limite contínuo mostram, em paralelo, a forma que ele toma quando o espaçamento entre as partículas vai a zero. O código Python desta página roda de forma independente: baixe o notebook (link Jupyter) ou abra-o no navegador pelo link Abrir no Colab. As dependências são numpy, scipy e matplotlib.
import itertools
import math
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from IPython.display import HTML
from scipy.linalg import sqrtm
plt.rcParams["figure.figsize"] = (8, 4.5)
plt.rcParams["figure.dpi"] = 150Na Aula 1 a cadeia periódica de \(N\) partículas foi resolvida exatamente na base de Fourier. Nesta aula continuamos com a mesma cadeia. Nesta seção escrevemos seus parâmetros como os de uma corda, estudamos como a energia e o momento passam de uma partícula para outra, e revemos a relação de dispersão e a base de Fourier; na Seção 2 construímos, a partir das soluções da cadeia, os estados de partículas. Em paralelo, mostramos o que cada resultado se torna no limite em que o espaçamento \(\Delta x\) vai a zero com o comprimento do anel fixo: as alturas passam a formar uma função da posição, o campo, que obedece à equação de Klein–Gordon.
Os resultados da Aula 1 usados aqui são a equação de movimento (Aula 1, Forças e equações de movimento) \[ m\ddot h^j = K\left(h^{j+1} - 2h^j + h^{j-1}\right) - K_0\, h^j, \qquad j = 0, 1, \dots, N - 1, \qquad h^{j+N} \equiv h^j, \tag{1}\] a Hamiltoniana, com \(\{h^j, p_k\} = \delta^j{}_k\) (Aula 1, Energia e Hamiltoniana) \[ H = \sum_{j=0}^{N-1}\left[\frac{p_j^2}{2m} + \frac{K}{2}\left(h^{j+1} - h^j\right)^2 + \frac{K_0}{2}\left(h^j\right)^2\right], \tag{2}\] os vetores de Fourier \(\vec v_a\), de componentes \(v_a^{\,j} = e^{2\pi i aj/N}/\sqrt N\), as componentes \(\tilde h^a = \vec v_a^{\,\dagger} \vec h\) e \(\tilde p^a = \vec v_a^{\,\dagger} \vec p\), e a relação de dispersão (Aula 1, A relação de dispersão) \[ \omega_a = \sqrt{\frac{K_0 + 4K\sin^2(\pi a/N)}{m}} . \tag{3}\]
A partícula \(j\) está na posição horizontal \[ x_j \equiv j\,\Delta x, \qquad L \equiv N\,\Delta x, \] em que \(L\) é o comprimento do anel. Para comparar cadeias com números de partículas diferentes sobre o mesmo anel, pensamos na cadeia como uma corda de densidade linear de massa \(\rho\), sob tensão \(\tau\), dividida em \(N\) pedaços iguais.
Então \[ m = \rho\,\Delta x, \qquad K = \frac{\tau}{\Delta x}, \qquad K_0 = \rho\,\mu^2\,\Delta x, \tag{4}\] com \[ \frac{K_0}{m} = \mu^2, \qquad \frac{K}{m} = \frac{\tau}{\rho\,\Delta x^2} \equiv \frac{c^2}{\Delta x^2}, \qquad c \equiv \sqrt{\tau/\rho} . \tag{5}\] Os parâmetros \(\rho\), \(\tau\), \(\mu\) e \(c\) descrevem a corda e não dependem de \(N\): duas cadeias com \(N\) diferentes e os mesmos \(\rho\), \(\tau\), \(\mu\) e \(L\) são a mesma corda dividida em pedaços de tamanhos diferentes (Figura 1). A frequência \(\sqrt{K_0/m} = \mu\) do modo uniforme não depende de \(N\); a razão \(K/m\) cresce como \(1/\Delta x^2\). Dividindo Equação 1 por \(\Delta x\), a equação de movimento da cadeia fica \[ \rho\,\ddot h^j = \tau\,\frac{h^{j+1} - 2h^j + h^{j-1}}{\Delta x^2} - \rho\,\mu^2\,h^j . \tag{6}\]

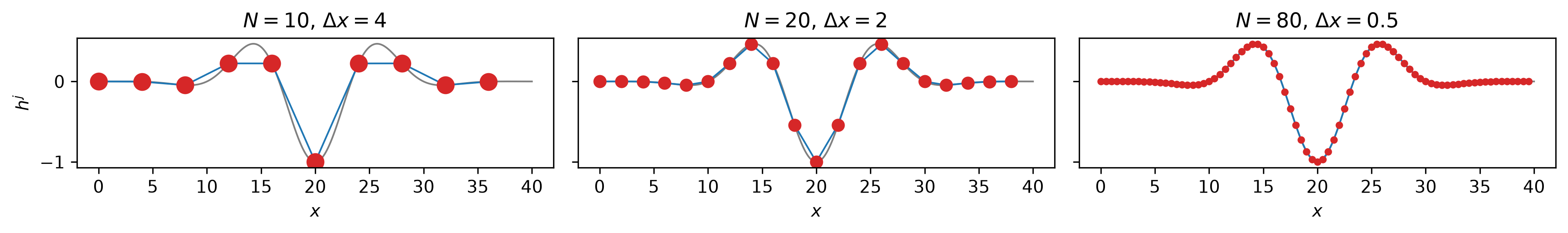

L_fig = 40.0
x_fino = np.linspace(0, L_fig, 800)
perfil = lambda x: np.exp(-((x - 20) ** 2) / (2 * 5**2)) * np.cos(2 * np.pi * 3 * x / L_fig)
fig, axs = plt.subplots(1, 3, figsize=(13, 2.0), sharey=True)
for ax, N_fig in zip(axs, [10, 20, 80]):
xj = np.arange(N_fig) * L_fig / N_fig
ax.plot(x_fino, perfil(x_fino), color="gray", lw=1)
ax.plot(xj, perfil(xj), "-", color="C0", lw=1)
ax.plot(xj, perfil(xj), "o", color="C3", ms=max(2, 30 / np.sqrt(N_fig)))
ax.set_title(rf"$N = {N_fig}$, $\Delta x = {L_fig / N_fig:g}$")
ax.set_xlabel("$x$")
axs[0].set_ylabel(r"$h^j$")
fig.tight_layout()
plt.show()
Descrevemos as alturas por uma função \(\phi(t, x)\), com \(\phi(t, x_j) \equiv h^j(t)\) e \(\phi(t, x + L) = \phi(t, x)\). Com a série de Taylor em \(x\), em que \(\phi'\), \(\phi''\), \(\dots\) são derivadas parciais em relação a \(x\) no ponto \((t, x_j)\), \[ \phi(t, x_j \pm \Delta x) = \phi \pm \Delta x\,\phi' + \frac{\Delta x^2}{2}\,\phi'' \pm \frac{\Delta x^3}{6}\,\phi''' + \frac{\Delta x^4}{24}\,\phi'''' \pm \dots \] Somando as duas séries, os termos de ordem ímpar se cancelam e os de ordem par dobram: \[ h^{j+1} - 2h^j + h^{j-1} = \Delta x^2\,\phi'' + \frac{\Delta x^4}{12}\,\phi'''' + O(\Delta x^6) . \tag{7}\] Substituindo em Equação 6 e dividindo por \(\rho\), \[ \frac{\partial^2\phi}{\partial t^2} = c^2\phi'' + \frac{c^2\Delta x^2}{12}\,\phi'''' - \mu^2\phi + O(\Delta x^4), \] e no limite \(\Delta x \to 0\) \[ \frac{\partial^2\phi}{\partial t^2} - c^2\,\frac{\partial^2\phi}{\partial x^2} + \mu^2\,\phi = 0 , \tag{8}\] a equação de Klein–Gordon em uma dimensão espacial. O termo \(\mu^2\phi\), que vem das molas de constante \(K_0\), é o termo de massa; para \(\mu = 0\), Equação 8 é a equação de onda. O termo \(c^2\Delta x^2\phi''''/12\) é a primeira diferença entre a cadeia e o campo.
Com Equação 4, a Hamiltoniana Equação 2 é \[ H = \sum_{j=0}^{N-1}\left[\frac{p_j^2}{2\rho\,\Delta x} + \frac{\tau}{2\Delta x}\left(h^{j+1} - h^j\right)^2 + \frac{\rho\,\mu^2\Delta x}{2}\left(h^j\right)^2\right], \qquad \{h^j, p_k\} = \delta^j{}_k . \tag{9}\] Cada termo é \(\Delta x\) vezes uma quantidade que não depende de \(N\), se o momento é medido por unidade de comprimento, \(p_j/\Delta x\), e a diferença de alturas por unidade de comprimento, \((h^{j+1} - h^j)/\Delta x\).
O momento por unidade de comprimento, \[ \Pi(t, x_j) \equiv \frac{p_j(t)}{\Delta x}, \] tem limite. (Usamos \(\Pi\), e não \(\pi\), porque o número \(\pi\) aparece nos números de onda \(2\pi a/L\) desta página.) Cada termo de 1 é \(\Delta x\) vezes uma função de \(x_j\), e a soma é uma soma de Riemann: \[ H = \int_0^L \left[\frac{\Pi^2}{2\rho} + \frac{\tau}{2}\left(\frac{\partial\phi}{\partial x}\right)^2 + \frac{\rho\,\mu^2}{2}\,\phi^2\right]\mathrm{d}x . \tag{10}\] As equações de Hamilton \(\dot h^j = p_j/m\) e \(\dot p_j = F_j\), divididas por \(\Delta x\), dão \(\partial_t\phi = \Pi/\rho\) e \(\partial_t\Pi = \tau\phi'' - \rho\mu^2\phi\), e eliminando \(\Pi\) obtemos Equação 8. O parêntese \(\{h^j, p_k\} = \delta^j{}_k\) é \(\{\phi(t, x_j), \Pi(t, x_k)\} = \delta^j{}_k/\Delta x\): nulo para \(j \neq k\), \(1/\Delta x\) para \(j = k\), e com soma de Riemann \(\sum_k \Delta x\,\delta^j{}_k/\Delta x = 1\). No limite, é a delta de Dirac: \[ \left\{\phi(t, x),\, \Pi(t, y)\right\} = \delta(x - y) . \tag{11}\]
A energia total \(H\) é conservada, mas ela não fica parada: passa de uma partícula para a vizinha através das molas. Para acompanhar esse movimento, dividimos \(H\) em partes localizadas na cadeia.
A energia de cada oscilador. A partícula \(j\) com a sua mola de constante \(K_0\) forma um oscilador, o da Aula 1 com \(\kappa = K_0\). A sua energia, cinética mais a da mola \(K_0\), é \[ E_j \equiv \frac{p_j^2}{2m} + \frac{K_0}{2}\left(h^j\right)^2 . \] Se \(K = 0\), cada \(E_j\) é conservada separadamente.
A energia de cada mola. A mola de constante \(K\) entre as partículas \(j\) e \(j + 1\) guarda a energia \[ E_{j+1/2} \equiv \frac{K}{2}\left(h^{j+1} - h^j\right)^2, \] sem o termo constante \(K\Delta x^2/2\) da Aula 1. O índice \(j + 1/2\) indica onde essa energia está: a mola liga \(x_j\) a \(x_{j+1}\), e o seu ponto médio é \[ x_{j+1/2} \equiv \left(j + \tfrac12\right)\Delta x . \] Na notação, índices inteiros \(j\) marcam grandezas que estão nas partículas, e índices semi-inteiros \(j + 1/2\) marcam grandezas que estão nas molas entre elas. A Hamiltoniana Equação 2 é a soma das duas: \[ H = \sum_{j=0}^{N-1}\left(E_j + E_{j+1/2}\right). \]
Como \(E_j\) e \(E_{j+1/2}\) variam. Com \(\dot h^j = p_j/m\) e Equação 1, \[ \dot E_j = \frac{p_j\,\dot p_j}{m} + K_0\,h^j\,\dot h^j = \dot h^j\left(\dot p_j + K_0 h^j\right) = K\left(h^{j+1} - h^j\right)\dot h^j - K\left(h^j - h^{j-1}\right)\dot h^j . \] Os termos com \(K_0\) se cancelaram: a mola \(K_0\) só troca energia com a sua própria partícula. Os dois termos que sobram são a potência (força vezes velocidade) que a mola da direita e a mola da esquerda fazem sobre a partícula \(j\). Para a mola, \[ \dot E_{j+1/2} = K\left(h^{j+1} - h^j\right)\left(\dot h^{j+1} - \dot h^j\right) = -K\left(h^{j+1} - h^j\right)\dot h^j + K\left(h^{j+1} - h^j\right)\dot h^{j+1} : \] a mola perde a potência que entrega à partícula \(j\) e ganha a que recebe da partícula \(j + 1\), com os sinais trocados, pois a força que ela exerce sobre \(j + 1\) é \(-K(h^{j+1} - h^j)\). A energia que sai de uma partícula entra numa mola, e vice-versa.
A energia de uma partícula e o fluxo. Para obter uma energia por partícula, atribuímos a cada partícula o seu oscilador e metade de cada uma das duas molas ligadas a ela: \[ e_j \equiv E_j + \frac{E_{j-1/2} + E_{j+1/2}}{2} = \frac{p_j^2}{2m} + \frac{K_0}{2}\left(h^j\right)^2 + \frac{K}{4}\left[\left(h^{j+1} - h^j\right)^2 + \left(h^j - h^{j-1}\right)^2\right], \qquad \sum_j e_j = H . \] Somando as três derivadas acima, \[ \dot e_j = \dot E_j + \frac{\dot E_{j-1/2} + \dot E_{j+1/2}}{2} = K\left(h^{j+1} - h^j\right)\frac{\dot h^j + \dot h^{j+1}}{2} - K\left(h^j - h^{j-1}\right)\frac{\dot h^{j-1} + \dot h^j}{2}, \] isto é, \[ \dot e_j = -\left(S_{j+1/2} - S_{j-1/2}\right), \qquad S_{j+1/2} \equiv -\frac{K}{2}\left(h^{j+1} - h^j\right)\left(\dot h^j + \dot h^{j+1}\right) . \tag{12}\] \(S_{j+1/2}\) é o fluxo de energia da cadeia: a energia que atravessa a mola entre \(j\) e \(j + 1\) por unidade de tempo, no sentido de \(j\) crescente. Ele está na mola, daí o índice semi-inteiro. Numa dimensão um fluxo não é dividido por nenhuma área, e o fluxo de energia tem unidade de potência. Ele é a média entre a potência que a mola recebe de \(j\), \(-K(h^{j+1} - h^j)\dot h^j\), e a que ela entrega a \(j + 1\), \(-K(h^{j+1} - h^j)\dot h^{j+1}\). A energia de cada partícula só muda pela energia que entra ou sai pelas suas duas molas.
Por que \(S_{j+1/2}\) é um fluxo. Somando Equação 12 sobre um trecho qualquer da cadeia, das partículas \(a\) a \(b\), os termos internos se cancelam aos pares: \[ \frac{\mathrm d}{\mathrm dt}\sum_{j=a}^{b} e_j = -\sum_{j=a}^{b}\left(S_{j+1/2} - S_{j-1/2}\right) = S_{a-1/2} - S_{b+1/2} . \] A energia do trecho muda apenas pelo que passa pelas duas molas das extremidades: entra \(S_{a-1/2}\) pela esquerda e sai \(S_{b+1/2}\) pela direita. O que acontece dentro do trecho não aparece. É isso que faz de \(S_{j+1/2}\) um fluxo: um número associado a cada fronteira entre duas partes da cadeia, tal que a energia de cada parte só muda pelo que atravessa as suas fronteiras. Para o anel inteiro não há fronteira, e \(\dot H = 0\). Fisicamente, \(S_{j+1/2}\) é a potência que a parte da cadeia à esquerda da mola realiza sobre a parte à direita: a força da mola sobre a partícula \(j + 1\), \(-K(h^{j+1} - h^j)\), vezes a velocidade média das duas extremidades da mola.
As mesmas grandezas em termos de \(\Delta x\). Com Equação 4, \(m = \rho\Delta x\), \(K = \tau/\Delta x\) e \(K_0 = \rho\mu^2\Delta x\), as energias são \[ E_j = \Delta x\left[\frac{1}{2\rho}\left(\frac{p_j}{\Delta x}\right)^2 + \frac{\rho\,\mu^2}{2}\left(h^j\right)^2\right], \qquad E_{j+1/2} = \Delta x\;\frac{\tau}{2}\left(\frac{h^{j+1} - h^j}{\Delta x}\right)^2, \] e o fluxo é \[ S_{j+1/2} = -\tau\;\frac{h^{j+1} - h^j}{\Delta x}\;\frac{\dot h^j + \dot h^{j+1}}{2} . \] Cada energia é \(\Delta x\) vezes uma combinação do momento por unidade de comprimento \(p_j/\Delta x\), da altura \(h^j\) e da inclinação \((h^{j+1} - h^j)/\Delta x\), nenhuma das quais depende de \(N\). O fluxo não tem o fator \(\Delta x\): é uma potência, e não uma energia guardada num trecho de comprimento \(\Delta x\). Dividindo Equação 12 por \(\Delta x\), \[ \frac{\mathrm d}{\mathrm dt}\left(\frac{e_j}{\Delta x}\right) = -\,\frac{S_{j+1/2} - S_{j-1/2}}{\Delta x} : \tag{13}\] a variação da energia por unidade de comprimento em \(x_j\) é menos a diferença entre o fluxo à direita e o fluxo à esquerda, dividida pela distância \(\Delta x\) entre os pontos \(x_{j+1/2}\) e \(x_{j-1/2}\) onde esses fluxos estão.
A energia não anda mais depressa que \(c\). O fluxo \(S_{j+1/2}\) está numa mola, e deve ser comparado com a energia associada a essa mola. Atribuímos à mola entre \(j\) e \(j+1\) a sua própria energia \(E_{j+1/2}\) e metade da energia de cada um dos dois osciladores que ela liga: \[ e_{j+1/2} \equiv E_{j+1/2} + \frac{E_j + E_{j+1}}{2} = \frac{K}{2}\left(h^{j+1} - h^j\right)^2 + \frac{p_j^2 + p_{j+1}^2}{4m} + \frac{K_0}{4}\left[\left(h^j\right)^2 + \left(h^{j+1}\right)^2\right], \qquad \sum_j e_{j+1/2} = H . \] Com a velocidade do ponto médio da mola, \[ \dot h^{j+1/2} \equiv \frac{\dot h^j + \dot h^{j+1}}{2}, \qquad\text{o fluxo é}\qquad S_{j+1/2} = -K\left(h^{j+1} - h^j\right)\dot h^{j+1/2} . \] A desigualdade sai em quatro passos, cada um a partir de um quadrado que não é negativo.
A leitura como velocidade. A energia por unidade de comprimento na mola é \(e_{j+1/2}/\Delta x\). Um fluxo é uma densidade vezes a velocidade com que ela se move, como a corrente elétrica é a densidade de carga vezes a velocidade das cargas. A velocidade da energia na mola é, então, \[ \frac{S_{j+1/2}}{e_{j+1/2}/\Delta x}, \qquad \left|\frac{S_{j+1/2}}{e_{j+1/2}/\Delta x}\right| \le c . \] O limite \(c = \sqrt{\tau/\rho}\) não depende de \(N\): vale para toda cadeia que representa a mesma corda, e por isso sobrevive ao limite contínuo. Como o fluxo em cada mola é no máximo \(c\) vezes a densidade de energia ali, a energia de uma perturbação inicialmente localizada não se espalha mais depressa que \(c\) (Seção 1.7).
Quando o limite é atingido. As três desigualdades viram igualdades quando: (passo 1) a energia da mola é igual à energia cinética do ponto médio, \(\sqrt K\,|h^{j+1} - h^j| = \sqrt m\,|\dot h^{j+1/2}|\); (passo 2) as duas extremidades têm a mesma velocidade, \(\dot h^j = \dot h^{j+1}\); e (passo 3) \(K_0 = 0\) ou \(h^j = h^{j+1} = 0\). Uma onda sem massa que avança sem se deformar, \(h^j(t) = g(x_j - ct)\) com \(g\) variando pouco numa distância \(\Delta x\), satisfaz as três aproximadamente: nela \(\dot h = -c\,\partial h/\partial x\), a energia cinética é igual à potencial, e \(S_{j+1/2}\Delta x/e_{j+1/2} \approx c\). Com \(\mu > 0\), parte da energia está nas molas \(K_0\), que não transportam nada, e a energia anda mais devagar que \(c\).
Com \(p_j = \Delta x\,\Pi(t, x_j)\), \(h^j = \phi(t, x_j)\) e \((h^{j+1} - h^j)/\Delta x \to \partial\phi/\partial x\), as expressões em termos de \(\Delta x\) dão \(E_j/\Delta x \to \Pi^2/(2\rho) + \rho\mu^2\phi^2/2\) e \(E_{j+1/2}/\Delta x \to (\tau/2)(\partial\phi/\partial x)^2\). As energias \(e_j/\Delta x\) e \(e_{j+1/2}/\Delta x\) tendem à mesma densidade de energia \(\mathcal E\), e \(S_{j+1/2}\) tende ao fluxo \(\mathcal S\), com \[ \mathcal E \equiv \frac{\Pi^2}{2\rho} + \frac{\tau}{2}\left(\frac{\partial\phi}{\partial x}\right)^2 + \frac{\rho\,\mu^2}{2}\,\phi^2, \qquad \mathcal S \equiv -\tau\,\frac{\partial\phi}{\partial x}\,\frac{\partial\phi}{\partial t} = -c^2\,\Pi\,\frac{\partial\phi}{\partial x} . \] Em Equação 13, a diferença \(S_{j+1/2} - S_{j-1/2}\) dividida por \(\Delta x\) dá a derivada em \(x\): \[ \frac{\partial\mathcal E}{\partial t} + \frac{\partial\mathcal S}{\partial x} = 0 , \tag{15}\] e Equação 14 dá \(|\mathcal S| \le c\,\mathcal E\). Diretamente, \(c\left(\Pi^2/(2\rho) + \tau\phi'^2/2\right) - |\mathcal S| = \tfrac{c}{2}\left(|\Pi|/\sqrt\rho - \sqrt\tau\,|\phi'|\right)^2 \ge 0\). Para \(\mu = 0\) e uma onda que se move no sentido de \(x\) crescente, \(\phi = g(x - ct)\), vale \(\mathcal S = c\,\mathcal E\) em todo ponto.
A cadeia é invariante pela translação \(T\), que leva cada configuração à configuração deslocada de uma partícula. A grandeza conservada associada a essa simetria é o momento da cadeia \[ P_{\rm rede} \equiv -\sum_{j=0}^{N-1} p_j\,\frac{h^{j+1} - h^{j-1}}{2\Delta x} = -\frac{\vec p^{\mathsf T}\left(T - T^{-1}\right)\vec h}{2\Delta x} . \tag{16}\] Ela é conservada exatamente. Com \(\dot{\vec h} = \vec p/m\) e \(\dot{\vec p} = -(KD + K_0 I)\vec h\), \[ -2\Delta x\,\dot P_{\rm rede} = -\vec h^{\mathsf T}\left(KD + K_0 I\right)\left(T - T^{-1}\right)\vec h + \frac{1}{m}\,\vec p^{\mathsf T}\left(T - T^{-1}\right)\vec p . \] A matriz \(T - T^{-1}\) é antissimétrica, pois \(T^{-1} = T^{\mathsf T}\), e uma forma quadrática \(\vec p^{\mathsf T}M\vec p\) com \(M\) antissimétrica é nula. A matriz \((KD + K_0 I)(T - T^{-1})\) também é antissimétrica, porque \(KD + K_0 I\) é simétrica e comuta com \(T\) (é circulante, Aula 1). Os dois termos são nulos, e \(\dot P_{\rm rede} = 0\). O momento também é a soma dos fluxos de energia: \[ \Delta x\sum_j S_{j+1/2} = -\frac{K\Delta x}{2m}\sum_j p_j\left(h^{j+1} - h^{j-1}\right) = c^2\,P_{\rm rede}, \] em que a primeira igualdade vem de expandir \((h^{j+1} - h^j)(p_j + p_{j+1})\) em Equação 12 e trocar \(j + 1\) por \(j\) nos termos com \(p_{j+1}\), e a segunda usa \(K/m = c^2/\Delta x^2\).
Há três grandezas conservadas na cadeia, cada uma associada a uma simetria:
| Simetria | Grandeza conservada |
|---|---|
| translação no tempo | energia \(H\) |
| translação \(T\) por uma partícula | momento da cadeia \(P_{\rm rede}\) |
| deslocamento \(\vec h \to \vec h + \beta\,\vec 1\) (somente para \(K_0 = 0\)) | momento vertical \(P = \sum_j p_j\) |
O momento vertical \(P\) é o da Aula 1, das massas que se movem na vertical. O momento da cadeia descreve o transporte ao longo do anel e é conservado para qualquer \(K_0\).
Com \(p_j = \Delta x\,\Pi(x_j)\), \(P_{\rm rede} = \sum_j \Delta x\left[-\Pi(x_j)\,\left(\phi(x_{j+1}) - \phi(x_{j-1})\right)/(2\Delta x)\right] \to \int_0^L\mathcal P\,\mathrm{d}x\), com densidade e fluxo \[ \mathcal P \equiv -\Pi\,\frac{\partial\phi}{\partial x}, \qquad \mathcal T \equiv \frac{\Pi^2}{2\rho} + \frac{\tau}{2}\left(\frac{\partial\phi}{\partial x}\right)^2 - \frac{\rho\,\mu^2}{2}\,\phi^2, \qquad \frac{\partial\mathcal P}{\partial t} + \frac{\partial\mathcal T}{\partial x} = 0 . \tag{17}\] A lei de conservação segue de \(\partial_t\mathcal P = -\tau\phi''\phi' + \rho\mu^2\phi\phi' - \Pi\Pi'/\rho = -\partial_x\mathcal T\). O sinal de \(\mathcal P\) dá momento positivo a uma onda que se move no sentido de \(x\) crescente: para \(\phi = g(x - ct)\), \(\Pi = -\rho c\,g'\) e \(\mathcal P = \rho c\,g'^2\). A relação \(\Delta x\sum_j S_{j+1/2} = c^2 P_{\rm rede}\) vale ponto a ponto no campo: \(\mathcal S = c^2\mathcal P\). A translação \(T\) por uma partícula passa a ser a translação por qualquer distância.
O índice de Fourier \(a\) corresponde ao número de onda \[ k_a \equiv \frac{2\pi a}{L}, \qquad\text{com}\qquad \frac{\pi a}{N} = \frac{k_a\,\Delta x}{2}, \] e Equação 3, com Equação 5, é \[ \omega_a = \omega_{\Delta x}(k_a), \qquad \omega_{\Delta x}(k) \equiv \sqrt{\mu^2 + \frac{4c^2}{\Delta x^2}\sin^2\frac{k\,\Delta x}{2}} . \tag{18}\] Os números de onda vão até cerca de \(\pi/\Delta x\) (o maior \(|a|\) do intervalo simétrico é próximo de \(N/2\)): a cadeia descreve comprimentos de onda de no mínimo \(2\Delta x\).
Velocidade de grupo. Um pacote de ondas com números de onda próximos de \(k\) se move com a velocidade de grupo \[ \frac{\mathrm{d}\omega_{\Delta x}}{\mathrm{d}k} = \frac{c^2\,\kappa(k)}{\omega_{\Delta x}(k)}, \qquad \kappa(k) \equiv \frac{\sin(k\,\Delta x)}{\Delta x}, \] (Figura 8), e \[ c^2\cos^2\frac{k\Delta x}{2} - \left(\frac{\mathrm{d}\omega_{\Delta x}}{\mathrm{d}k}\right)^2 = \frac{c^2\mu^2}{\omega_{\Delta x}^2}\cos^2\frac{k\Delta x}{2} \ge 0, \] logo \(|\mathrm{d}\omega_{\Delta x}/\mathrm{d}k| \le c\cos(k\Delta x/2) \le c\): nenhum modo da cadeia tem velocidade de grupo maior que \(c\). O número \(\kappa_a \equiv \kappa(k_a)\) reaparece na Seção 2.2, como o momento da cadeia de cada modo.

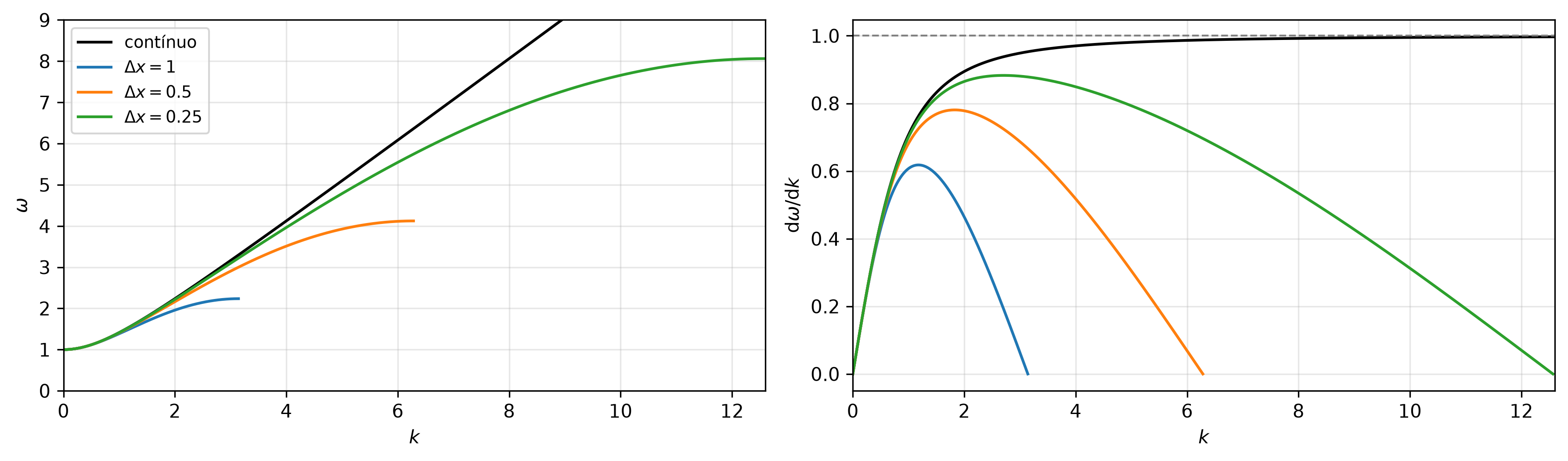

Para \(k\) fixo e \(\Delta x \to 0\), com \(\sin y = y - y^3/6 + O(y^5)\), \[ \omega_{\Delta x}(k)^2 = \mu^2 + c^2k^2 - \frac{c^2k^4\Delta x^2}{12} + O(\Delta x^4) \quad\longrightarrow\quad \omega(k)^2 \equiv \mu^2 + c^2k^2 , \tag{19}\] que é o que se obtém substituindo \(\phi = e^{i(kx - \omega t)}\) em Equação 8. O termo \(-c^2k^4\Delta x^2/12\) é o \(c^2\Delta x^2\phi''''/12\) da equação aplicado à onda plana, e \(\kappa(k) \to k\). A velocidade de grupo é \(\mathrm{d}\omega/\mathrm{d}k = c^2k/\omega(k) < c\) para \(\mu > 0\), e \(c\) para \(\mu = 0\). A velocidade de fase \(\omega/k = \sqrt{\mu^2 + c^2k^2}/k\), a das cristas, é maior que \(c\) para \(\mu > 0\), mas as cristas não transportam o pacote (Figura 8).
c, mu = 1.0, 1.0
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 3.6))
k_cont = np.linspace(0, 12.6, 600)
ax1.plot(k_cont, np.sqrt(mu**2 + c**2 * k_cont**2), color="k", lw=1.5, label="contínuo")
ax2.plot(k_cont, c**2 * k_cont / np.sqrt(mu**2 + c**2 * k_cont**2), color="k", lw=1.5, label="contínuo")
for dx_d, cor in [(1.0, "C0"), (0.5, "C1"), (0.25, "C2")]:
kk = np.linspace(0, np.pi / dx_d, 600)
w_r = np.sqrt(mu**2 + 4 * c**2 / dx_d**2 * np.sin(kk * dx_d / 2) ** 2)
ax1.plot(kk, w_r, color=cor, label=rf"$\Delta x = {dx_d:g}$")
ax2.plot(kk, c**2 * np.sin(kk * dx_d) / (dx_d * w_r), color=cor, label=rf"$\Delta x = {dx_d:g}$")
ax2.axhline(c, ls="--", color="gray", lw=1)
ax1.set_xlabel("$k$")
ax1.set_ylabel(r"$\omega$")
ax1.set_xlim(0, 12.6)
ax1.set_ylim(0, 9)
ax2.set_xlabel("$k$")
ax2.set_ylabel(r"$\mathrm{d}\omega/\mathrm{d}k$")
ax2.set_xlim(0, 12.6)
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)
ax2.grid(True, alpha=0.3)
fig.tight_layout()
plt.show()
c, mu, k = 1.0, 1.0, 2.0
for dx_d in [1.0, 0.5, 0.25, 0.125]:
w_r = np.sqrt(mu**2 + 4 * c**2 / dx_d**2 * np.sin(k * dx_d / 2) ** 2)
print(f"dx = {dx_d:5.3f}: omega_dx(2)/omega(2) - 1 = {w_r / np.sqrt(mu**2 + c**2 * k**2) - 1:.3e}")dx = 1.000: omega_dx(2)/omega(2) - 1 = -1.245e-01
dx = 0.500: omega_dx(2)/omega(2) - 1 = -3.278e-02
dx = 0.250: omega_dx(2)/omega(2) - 1 = -8.299e-03
dx = 0.125: omega_dx(2)/omega(2) - 1 = -2.081e-03Com \(x_j = j\Delta x\), o expoente dos vetores de Fourier é \(2\pi aj/N = k_a x_j\): \[ v_a^{\,j} = \frac{e^{i k_a x_j}}{\sqrt N} . \] A base é ortonormal, \(\vec v_a^{\,\dagger} \vec v_b = \delta_{ab}\), e completa: a matriz \(U\) com colunas \(\vec v_a\) é unitária, e \(UU^\dagger = I\) é \[ \sum_a v_a^{\,j}\,\left(v_a^{\,k}\right)^* = \delta^{jk} . \tag{20}\] Cada modo da cadeia é um oscilador de frequência \(\omega_a\) (Aula 1, Modos normais): \(\tilde h^a(t) = \tilde h^a(0)\cos\omega_a t + \tilde p^a(0)\sin(\omega_a t)/(m\omega_a)\).
Com \(N = L/\Delta x\), \[ v_a^{\,j} = \sqrt{\Delta x}\; u_a(x_j), \qquad u_a(x) \equiv \frac{e^{i k_a x}}{\sqrt L} . \tag{21}\] A ortonormalidade é uma soma de Riemann, \(\delta_{ab} = \sum_j \Delta x\,u_a^*(x_j)\,u_b(x_j) \to \int_0^L u_a^*u_b\,\mathrm{d}x\), e as componentes de Fourier são \(\tilde h^a = \tilde\phi^a/\sqrt{\Delta x}\) e \(\tilde p^a = \sqrt{\Delta x}\,\tilde\Pi^a\), com \[ \tilde\phi^a \equiv \sum_j \Delta x\,u_a^*(x_j)\,\phi(x_j) \to \int_0^L u_a^*\,\phi\,\mathrm{d}x, \qquad \phi(x) = \sum_{a \in \mathbb Z}\tilde\phi^a\, u_a(x) , \tag{22}\] a série de Fourier complexa de uma função de período \(L\), e \(\tilde\Pi^a\) da mesma forma. A soma vai sobre todos os inteiros porque o intervalo simétrico \(-(N-1)/2 \le a \le (N-1)/2\) cresce nos dois sentidos. Com \(0 \le a \le N - 1\) o limite estaria errado: \(a = N - 1\) e \(a = -1\) dão o mesmo vetor \(\vec v_a\), mas \(u_{N-1}(x)\) oscila \(N - 1\) vezes ao longo do anel e \(u_{-1}(x)\) uma vez (Aula 1, A base de Fourier). A completeza Equação 20, dividida por \(\Delta x\), dá \(\sum_a u_a(x_j)\,u_a^*(x_k) = \delta^{jk}/\Delta x\), e no limite \(\sum_{a \in \mathbb Z} u_a(x)\,u_a^*(y) = \delta(x - y)\). Cada modo do campo é um oscilador de frequência \(\omega(k_a)\).
A solução exata da cadeia da Aula 1 é usada aqui com a frequência de cada modo dada por \(\omega_{\Delta x}(k_a)\). Trocando essa frequência por \(\omega(k_a)\), a mesma função dá a solução de Klein–Gordon na mesma rede, e podemos comparar as duas. Usamos \(c = \rho = 1\) e um anel de comprimento \(L = 40\).
c, rho, L = 1.0, 1.0, 40.0
def numeros_de_onda(N, L):
"""k_a = 2 pi a / L, na ordem de np.fft (a = 0, 1, ..., seguidos dos negativos)."""
return 2 * np.pi * np.fft.fftfreq(N, d=L / N)
def omega_cadeia(k, dx, mu):
return np.sqrt(mu**2 + 4 * c**2 / dx**2 * np.sin(k * dx / 2) ** 2)
def omega_continuo(k, mu):
return np.sqrt(mu**2 + c**2 * k**2)
def evolui(h0, p0, t, w, m):
"""Alturas e momentos nos instantes t, evoluindo cada modo com a frequência w."""
ft0, pt0 = np.fft.fft(h0), np.fft.fft(p0)
t = np.asarray(t)[:, None]
ft = ft0 * np.cos(w * t) + pt0 / m * t * np.sinc(w * t / np.pi)
pt = pt0 * np.cos(w * t) - m * w * ft0 * np.sin(w * t)
return np.fft.ifft(ft, axis=1).real, np.fft.ifft(pt, axis=1).real
def energia_e_fluxo(h, p, dx, mu):
"""Energias das molas e_{j+1/2} e fluxos S_{j+1/2} da cadeia (escalas da corda)."""
m, K, K0 = rho * dx, rho * c**2 / dx, rho * mu**2 * dx
h1, p1 = np.roll(h, -1, axis=-1), np.roll(p, -1, axis=-1)
e_mola = K / 2 * (h1 - h) ** 2 + (p**2 + p1**2) / (4 * m) + K0 * (h**2 + h1**2) / 4
S = -K / 2 * (h1 - h) * (p + p1) / m
return e_mola, SA condição inicial é uma gaussiana em repouso, \(h^j(0) = e^{-(x_j - x_0)^2/(2\sigma^2)}\) e \(p_j(0) = 0\), com \(x_0 = L/2\) e \(\sigma = 0{,}5\), na cadeia com \(N = 512\) (\(\Delta x = 0{,}078\), cerca de \(6\) partículas por largura \(\sigma\)).

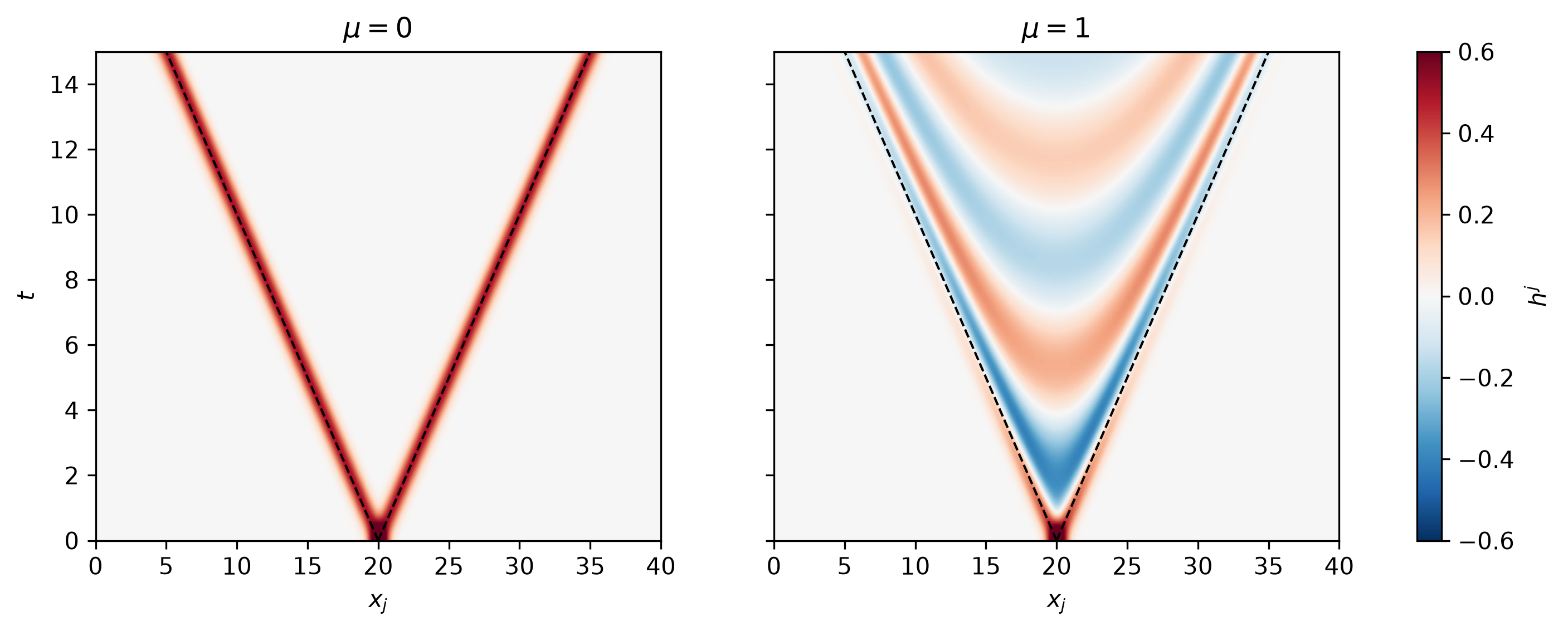

O cone de luz. A Figura 3 mostra a cadeia para \(\mu = 0\) e \(\mu = 1\), junto com as retas \(x = x_0 \pm ct\). Como nenhum modo tem velocidade de grupo maior que \(c\), a perturbação não sai da região \(|x - x_0| \le ct\), o cone de luz do ponto inicial, a menos da cauda da gaussiana.
x0, sigma = L / 2, 0.5
gaussiana = lambda x: np.exp(-((x - x0) ** 2) / (2 * sigma**2))
N = 512
dx = L / N
x = np.arange(N) * dx
t_cone = np.linspace(0, 15, 301)
fig, axs = plt.subplots(1, 2, figsize=(12, 3.8), sharey=True)
for ax, mu in zip(axs, [0.0, 1.0]):
hs, ps = evolui(gaussiana(x), 0 * x, t_cone, omega_cadeia(numeros_de_onda(N, L), dx, mu), rho * dx)
im = ax.imshow(hs, aspect="auto", origin="lower", cmap="RdBu_r", vmin=-0.6, vmax=0.6,
extent=[0, L, t_cone[0], t_cone[-1]])
ax.plot(x0 + c * t_cone, t_cone, "--", color="k", lw=1)
ax.plot(x0 - c * t_cone, t_cone, "--", color="k", lw=1)
ax.set_xlim(0, L)
ax.set_title(rf"$\mu = {mu:g}$")
ax.set_xlabel("$x_j$")
axs[0].set_ylabel("$t$")
fig.colorbar(im, ax=axs, label=r"$h^j$")
plt.show()
N_ref = 4096
x_ref = np.arange(N_ref) * L / N_ref
k_ref = numeros_de_onda(N_ref, L)
for mu in [0.0, 1.0]:
hs, ps = evolui(gaussiana(x), 0 * x, t_cone, omega_cadeia(numeros_de_onda(N, L), dx, mu), rho * dx)
fora = np.abs(x[None, :] - x0) > c * t_cone[:, None] + 5 * sigma
hs_c, ps_c = evolui(gaussiana(x_ref), 0 * x_ref, t_cone, omega_continuo(k_ref, mu), rho * L / N_ref)
fora_c = np.abs(x_ref[None, :] - x0) > c * t_cone[:, None] + 5 * sigma
print(f"mu = {mu}: max |h| fora de |x - x0| <= ct + 5 sigma: cadeia {np.abs(hs[fora]).max():.1e}, "
f"contínuo {np.abs(hs_c[fora_c]).max():.1e}; h(15, x0) = {hs[-1, N // 2]:.3f}")mu = 0.0: max |h| fora de |x - x0| <= ct + 5 sigma: cadeia 1.5e-05, contínuo 3.4e-06; h(15, x0) = -0.000
mu = 1.0: max |h| fora de |x - x0| <= ct + 5 sigma: cadeia 5.8e-06, contínuo 3.4e-06; h(15, x0) = -0.129A animação mostra a mesma evolução no tempo, com as bordas do cone de luz marcadas.
t_anim = np.linspace(0, 15, 76)
x_cone = x.copy() # cópia própria: as funções de quadro não dependem de variáveis redefinidas depois
hs_anim = {mu_c: evolui(gaussiana(x), 0 * x, t_anim, omega_cadeia(numeros_de_onda(N, L), dx, mu_c), rho * dx)[0]
for mu_c in [0.0, 1.0]}
fig_cone, axs_cone = plt.subplots(1, 2, figsize=(12, 3.0), dpi=120, sharey=True)
artistas_cone = []
for ax, mu_c in zip(axs_cone, [0.0, 1.0]):
(linha,) = ax.plot([], [], color="C3", lw=1.2)
borda_d = ax.axvline(x0, color="k", ls="--", lw=0.8)
borda_e = ax.axvline(x0, color="k", ls="--", lw=0.8)
ax.set_xlim(0, L)
ax.set_ylim(-0.6, 1.05)
ax.set_title(rf"$\mu = {mu_c:g}$")
ax.set_xlabel("$x_j$")
ax.grid(True, alpha=0.3)
artistas_cone.append((linha, borda_d, borda_e, hs_anim[mu_c]))
axs_cone[0].set_ylabel("$h^j$")
texto_cone = axs_cone[0].text(0.03, 0.9, "", transform=axs_cone[0].transAxes)
fig_cone.tight_layout()
def quadro_cone(i):
saida = []
for linha, borda_d, borda_e, hs_c in artistas_cone:
linha.set_data(x_cone, hs_c[i])
borda_d.set_xdata([x0 + c * t_anim[i]] * 2)
borda_e.set_xdata([x0 - c * t_anim[i]] * 2)
saida += [linha, borda_d, borda_e]
texto_cone.set_text(f"$t = {t_anim[i]:.1f}$")
return saida + [texto_cone]
anim_cone = FuncAnimation(fig_cone, quadro_cone, frames=len(t_anim), interval=80, blit=True)
plt.close(fig_cone)
HTML(anim_cone.to_jshtml())Na cadeia a região fora do cone não fica exatamente como no contínuo: os modos de \(k\) grande, cuja frequência a cadeia altera mais, deixam uma pequena cauda fora do cone. Em \(t = 15\), com \(\mu = 0\), a diferença entre a cadeia e o contínuo cai de \(2{,}8\times 10^{-4}\) para \(1{,}8\times 10^{-7}\) quando a distância ao cone, \(|x - x_0| - ct\), passa de \(2\) para \(4\).
Comparamos a cadeia com \(N = 128\), \(256\), \(512\) e \(1024\) partículas com a solução de Klein–Gordon calculada na rede fina \(N = 4096\), em \(t = 15\). Para \(\mu = 0\), a solução de Klein–Gordon é a de d’Alembert, \(\phi(t, x) = \tfrac12\left[\phi(0, x - ct) + \phi(0, x + ct)\right]\).
A diferença cai por um fator que tende a \(4\) quando \(\Delta x\) é dividido por \(2\): a cadeia converge para a solução de Klein–Gordon com erro de ordem \(\Delta x^2\), como previsto pelo termo \(c^2\Delta x^2\phi''''/12\). Para \(N = 128\) (\(\sigma/\Delta x = 1{,}6\)) a gaussiana mal é resolvida e a razão ainda está longe de \(4\).
A comparação da cadeia com a solução de Klein–Gordon, descrita no quadro acima:
ts = np.array([0.0, 5.0, 10.0, 15.0])
referencia = {mu: evolui(gaussiana(x_ref), 0 * x_ref, ts, omega_continuo(k_ref, mu), rho * L / N_ref)[0]
for mu in [0.0, 1.0]}
dalembert = 0.5 * (gaussiana(x_ref[None, :] - c * ts[:, None]) + gaussiana(x_ref[None, :] + c * ts[:, None]))
print(f"mu = 0: max |Klein-Gordon (N = 4096) - d'Alembert| = {np.abs(referencia[0.0] - dalembert).max():.1e}")
for mu in [0.0, 1.0]:
erros = []
for N_c in [128, 256, 512, 1024]:
x_c = np.arange(N_c) * L / N_c
sol = evolui(gaussiana(x_c), 0 * x_c, ts, omega_cadeia(numeros_de_onda(N_c, L), L / N_c, mu), rho * L / N_c)[0]
erros.append(np.abs(sol[-1] - referencia[mu][-1, :: N_ref // N_c]).max())
razoes = ", ".join(f"{erros[i] / erros[i + 1]:.2f}" for i in range(3))
print(f"mu = {mu}: max |cadeia - Klein-Gordon| em t = 15 para N = 128, 256, 512, 1024: "
+ ", ".join(f"{e:.2e}" for e in erros) + f" (razões {razoes})")mu = 0: max |Klein-Gordon (N = 4096) - d'Alembert| = 5.4e-16
mu = 0.0: max |cadeia - Klein-Gordon| em t = 15 para N = 128, 256, 512, 1024: 1.94e-01, 8.04e-02, 2.16e-02, 5.32e-03 (razões 2.41, 3.72, 4.07)
mu = 1.0: max |cadeia - Klein-Gordon| em t = 15 para N = 128, 256, 512, 1024: 1.70e-01, 7.85e-02, 2.17e-02, 5.38e-03 (razões 2.16, 3.62, 4.03)A animação abaixo mostra a convergência com uma gaussiana mais larga, \(\sigma = 2\), e cadeias com poucas partículas, em que a diferença é visível.
mu_cv, sigma_cv = 1.0, 2.0
g_cv = lambda x_: np.exp(-((x_ - x0) ** 2) / (2 * sigma_cv**2))
t_cv = np.linspace(0, 15, 76)
ref_cv = evolui(g_cv(x_ref), 0 * x_ref, t_cv, omega_continuo(k_ref, mu_cv), rho * L / N_ref)[0]
cadeias_cv = {}
for N_cv in [16, 32, 128]:
x_cv = np.arange(N_cv) * L / N_cv
h_cv = evolui(g_cv(x_cv), 0 * x_cv, t_cv, omega_cadeia(numeros_de_onda(N_cv, L), L / N_cv, mu_cv), rho * L / N_cv)[0]
cadeias_cv[N_cv] = (x_cv, h_cv)
fig_cv, axs_cv = plt.subplots(1, 3, figsize=(12, 3.0), dpi=120, sharey=True)
artistas_cv = []
for ax, (N_cv, (x_cv, h_cv)) in zip(axs_cv, cadeias_cv.items()):
(l_ref,) = ax.plot([], [], color="gray", lw=2)
(l_cad,) = ax.plot([], [], "o-", color="C3", ms=3, lw=1)
ax.set_xlim(0, L)
ax.set_ylim(-1.0, 1.1)
ax.set_title(rf"$N = {N_cv}$, $\Delta x = {L / N_cv:g}$")
ax.set_xlabel("$x_j$")
ax.grid(True, alpha=0.3)
artistas_cv.append((l_ref, l_cad, x_cv, h_cv))
axs_cv[0].set_ylabel("$h^j$")
texto_cv = axs_cv[0].text(0.03, 0.9, "", transform=axs_cv[0].transAxes)
fig_cv.tight_layout()
def quadro_cv(i):
saida = []
for l_ref, l_cad, x_cv, h_cv in artistas_cv:
l_ref.set_data(x_ref, ref_cv[i])
l_cad.set_data(x_cv, h_cv[i])
saida += [l_ref, l_cad]
texto_cv.set_text(f"$t = {t_cv[i]:.1f}$")
return saida + [texto_cv]
anim_conv = FuncAnimation(fig_cv, quadro_cv, frames=len(t_cv), interval=80, blit=True)
plt.close(fig_cv)
HTML(anim_conv.to_jshtml())for N_cv, (x_cv, h_cv) in cadeias_cv.items():
print(f"N = {N_cv:4d}: max |cadeia - Klein-Gordon| para 0 <= t <= 15: {np.abs(h_cv - ref_cv[:, :: N_ref // N_cv]).max():.3f}")N = 16: max |cadeia - Klein-Gordon| para 0 <= t <= 15: 0.136
N = 32: max |cadeia - Klein-Gordon| para 0 <= t <= 15: 0.053

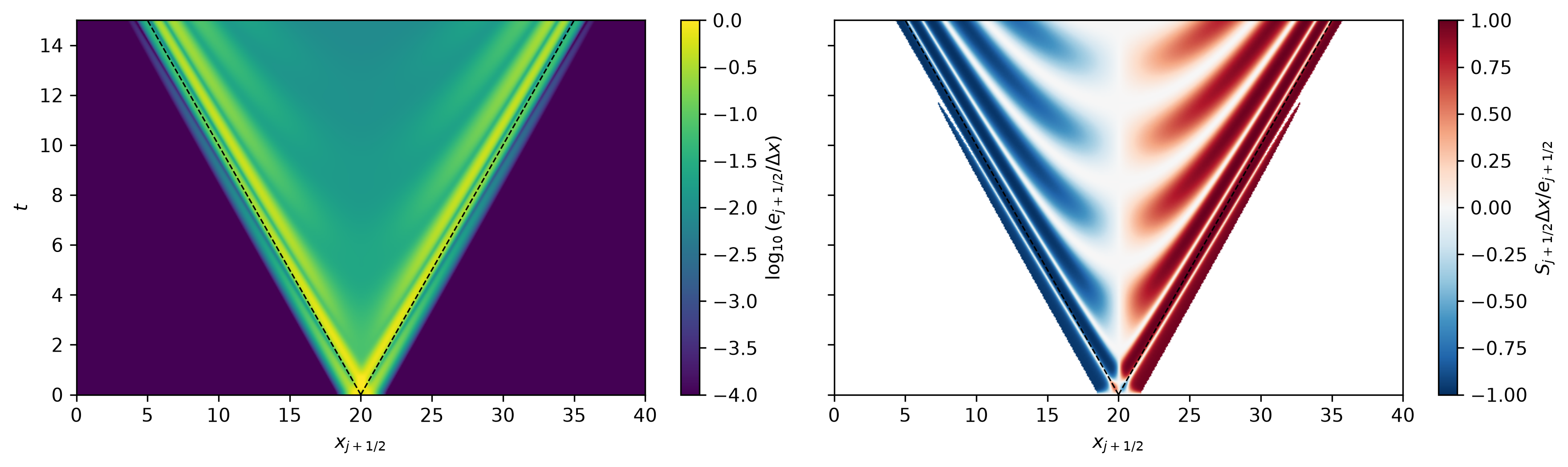

N = 128: max |cadeia - Klein-Gordon| para 0 <= t <= 15: 0.004O fluxo de energia. Conferimos Equação 12: a energia das partículas com \(|x_j - x_0| < 5\) varia exatamente pela energia que atravessa as molas nas duas pontas do intervalo, integrada no tempo (regra do trapézio com \(4801\) instantes).
t_f = np.linspace(0, 12, 4801)
jA, jB = np.searchsorted(x, x0 - 5), np.searchsorted(x, x0 + 5)
for mu in [0.0, 1.0]:
hs, ps = evolui(gaussiana(x), 0 * x, t_f, omega_cadeia(numeros_de_onda(N, L), dx, mu), rho * dx)
m_c, K_c, K0_c = rho * dx, rho * c**2 / dx, rho * mu**2 * dx
e_part = (ps**2 / (2 * m_c) + K0_c * hs**2 / 2
+ K_c / 4 * ((np.roll(hs, -1, axis=1) - hs) ** 2 + (hs - np.roll(hs, 1, axis=1)) ** 2))
e_mola, S = energia_e_fluxo(hs, ps, dx, mu)
E_int = e_part[:, jA:jB].sum(axis=1)
saida = S[:, jB - 1] - S[:, jA - 1] # S_{jB - 1/2} - S_{jA - 1/2}
saida_acum = np.concatenate([[0], np.cumsum((saida[1:] + saida[:-1]) / 2 * np.diff(t_f))])
print(f"mu = {mu}: energia em |x - x0| < 5: {E_int[0]:.4f} em t = 0, {E_int[-1]:.4f} em t = 12; "
f"max |E(t) - E(0) + energia que saiu| = {np.abs(E_int - E_int[0] + saida_acum).max():.1e}")mu = 0.0: energia em |x - x0| < 5: 0.8835 em t = 0, 0.0000 em t = 12; max |E(t) - E(0) + energia que saiu| = 1.2e-06
mu = 1.0: energia em |x - x0| < 5: 1.3266 em t = 0, 0.1151 em t = 12; max |E(t) - E(0) + energia que saiu| = 1.6e-06A Figura 6 mostra a energia por unidade de comprimento de cada mola, \(e_{j+1/2}/\Delta x\), e a velocidade da energia em cada mola, \(S_{j+1/2}\Delta x/e_{j+1/2}\), para \(\mu = 1\).
mu = 1.0
t_e = np.linspace(0, 15, 301)
hs, ps = evolui(gaussiana(x), 0 * x, t_e, omega_cadeia(numeros_de_onda(N, L), dx, mu), rho * dx)
e_mola, S = energia_e_fluxo(hs, ps, dx, mu)
dens = e_mola / dx
mascara = dens > 1e-3 * dens.max()
v_mola = np.where(mascara, S * dx / np.where(mascara, e_mola, 1.0), np.nan)
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 3.6), sharey=True)
extent = [dx / 2, L + dx / 2, t_e[0], t_e[-1]]
im1 = ax1.imshow(np.log10(dens + 1e-12), aspect="auto", origin="lower", cmap="viridis", vmin=-4, vmax=0, extent=extent)
im2 = ax2.imshow(v_mola, aspect="auto", origin="lower", cmap="RdBu_r", vmin=-1, vmax=1, extent=extent)
for ax in (ax1, ax2):
ax.plot(x0 + c * t_e, t_e, "--", color="k", lw=0.8)
ax.plot(x0 - c * t_e, t_e, "--", color="k", lw=0.8)
ax.set_xlim(0, L)
ax.set_xlabel(r"$x_{j+1/2}$")
ax1.set_ylabel("$t$")
fig.colorbar(im1, ax=ax1, label=r"$\log_{10}(e_{j+1/2}/\Delta x)$")
fig.colorbar(im2, ax=ax2, label=r"$S_{j+1/2}\Delta x/e_{j+1/2}$")
fig.tight_layout()
plt.show()
print(f"max |S| dx / (c e_mola) onde e_mola/dx > 1e-3 do máximo: {np.abs(S[mascara] * dx / (c * e_mola[mascara])).max():.4f}")
x_mola = x + dx / 2
j_max = np.argmax(dens[-1] * (x_mola > x0))
dentro = np.abs(x_mola - x0) < c * t_e[-1] / 2
print(f"t = 15: máximo da energia em x - x0 = {x_mola[j_max] - x0:.2f}, velocidade {S[-1, j_max] * dx / e_mola[-1, j_max]:.3f}; "
f"fração da energia em |x - x0| < ct/2: {e_mola[-1, dentro].sum() / e_mola[-1].sum():.3f}")max |S| dx / (c e_mola) onde e_mola/dx > 1e-3 do máximo: 0.9968
t = 15: máximo da energia em x - x0 = 14.26, velocidade 0.985; fração da energia em |x - x0| < ct/2: 0.121Na animação, a energia por unidade de comprimento de cada mola, \(e_{j+1/2}/\Delta x\), aparece junto com o fluxo dividido por \(c\); por Equação 14, \(S_{j+1/2}/c\) fica sempre entre \(-e_{j+1/2}/\Delta x\) e \(e_{j+1/2}/\Delta x\).
t_ea = np.linspace(0, 15, 76)
hs_ea, ps_ea = evolui(gaussiana(x), 0 * x, t_ea, omega_cadeia(numeros_de_onda(N, L), dx, 1.0), rho * dx)
e_ea, S_ea = energia_e_fluxo(hs_ea, ps_ea, dx, 1.0)
dens_ea = e_ea / dx
x_mola_ea = x + dx / 2
fig_ea, ax_ea = plt.subplots(figsize=(12, 3.2), dpi=120)
(l_mais,) = ax_ea.plot([], [], color="C2", lw=1.2, label=r"$\pm e_{j+1/2}/\Delta x$")
(l_menos,) = ax_ea.plot([], [], color="C2", lw=1.2)
(l_fluxo,) = ax_ea.plot([], [], color="C0", lw=1.5, label=r"$S_{j+1/2}/c$")
borda_d_ea = ax_ea.axvline(x0, color="k", ls="--", lw=0.8)
borda_e_ea = ax_ea.axvline(x0, color="k", ls="--", lw=0.8)
ax_ea.set_xlim(0, L)
ax_ea.set_xlabel(r"$x_{j+1/2}$")
ax_ea.legend(loc="upper right")
ax_ea.grid(True, alpha=0.3)
texto_ea = ax_ea.text(0.02, 0.9, "", transform=ax_ea.transAxes)
fig_ea.tight_layout()
def quadro_ea(i):
l_mais.set_data(x_mola_ea, dens_ea[i])
l_menos.set_data(x_mola_ea, -dens_ea[i])
l_fluxo.set_data(x_mola_ea, S_ea[i] / c)
borda_d_ea.set_xdata([x0 + c * t_ea[i]] * 2)
borda_e_ea.set_xdata([x0 - c * t_ea[i]] * 2)
escala = 1.15 * dens_ea[i].max()
ax_ea.set_ylim(-escala, escala)
texto_ea.set_text(f"$t = {t_ea[i]:.1f}$")
return l_mais, l_menos, l_fluxo, borda_d_ea, borda_e_ea, texto_ea
anim_energia = FuncAnimation(fig_ea, quadro_ea, frames=len(t_ea), interval=80, blit=False)
plt.close(fig_ea)
HTML(anim_energia.to_jshtml())Um pacote que se move. Para obter um pacote que se move num único sentido, montamos a solução diretamente a partir dos modos, com o fator temporal \(e^{-i\omega_a t}\) e apenas números de onda positivos, como as ondas viajantes da Aula 1: \[ \psi^j(t) = \sum_{k_a > 0} c_a\, v_a^{\,j}\, e^{-i\omega_a t}, \qquad c_a = e^{-(k_a - k_0)^2\sigma_{\rm p}^2/2}\, e^{-i k_a x_{\rm p}}, \qquad h^j = \operatorname{Re}\psi^j . \] Cada termo é solução, logo \(\vec h\) é solução. Os coeficientes \(c_a\) estão concentrados em torno de \(k_0\), com largura \(1/\sigma_{\rm p}\), e a fase \(e^{-ik_ax_{\rm p}}\) centra o pacote em \(x_{\rm p}\) em \(t = 0\). Usamos \(\mu = 1\), \(k_0 = 2\), \(\sigma_{\rm p} = 2\) e \(x_{\rm p} = 10\). O módulo \(|\psi^j|\) é a envoltória do pacote, e seu centro \(x_{\rm c}(t) \equiv \sum_j x_j|\psi^j|^2 \big/ \sum_j |\psi^j|^2\) se move com a média de \(\mathrm{d}\omega_{\Delta x}/\mathrm{d}k\) ponderada por \(|c_a|^2\).
mu, k0, sigma_p, x_p = 1.0, 2.0, 2.0, 10.0
k = numeros_de_onda(N, L)
w_pac = omega_cadeia(k, dx, mu)
c_a = np.where(k > 0, np.exp(-((k - k0) ** 2) * sigma_p**2 / 2) * np.exp(-1j * k * x_p), 0)
t_pac = np.linspace(0, 20, 201)
fase = np.exp(-1j * w_pac[None, :] * t_pac[:, None])
psi = np.fft.ifft(c_a[None, :] * fase, axis=1)
norma_pac = np.abs(psi[0]).max()
psi /= norma_pac
dens_psi = np.abs(psi) ** 2
x_c = (dens_psi * x).sum(axis=1) / dens_psi.sum(axis=1)
v_centro = np.polyfit(t_pac, x_c, 1)[0]
v_grupo = c**2 * np.sin(k * dx) / (dx * w_pac)
media_vg = (np.abs(c_a) ** 2 * v_grupo).sum() / (np.abs(c_a) ** 2).sum()
print(f"velocidade do centro (ajuste linear): {v_centro:.4f}")
print(f"média de domega/dk ponderada por |c_a|^2: {media_vg:.4f}")
print(f"domega/dk em k0: {c**2 * np.sin(k0 * dx) / (dx * omega_cadeia(k0, dx, mu)):.4f}; "
f"velocidade de fase omega/k em k0: {omega_cadeia(k0, dx, mu) / k0:.4f}")velocidade do centro (ajuste linear): 0.8841
média de domega/dk ponderada por |c_a|^2: 0.8841
domega/dk em k0: 0.8915; velocidade de fase omega/k em k0: 1.1171fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(11, 3.1), gridspec_kw={"width_ratios": [1.2, 1]})
ax1.imshow(psi.real, aspect="auto", origin="lower", cmap="RdBu_r", vmin=-1, vmax=1,
extent=[0, L, t_pac[0], t_pac[-1]])
ax1.plot(x_p + c * t_pac, t_pac, "--", color="k", lw=1)
ax1.plot(x_p - c * t_pac, t_pac, "--", color="k", lw=1)
ax1.plot(x_c, t_pac, color="k", lw=1.5)
ax1.set_xlim(0, L)
ax1.set_xlabel("$x_j$")
ax1.set_ylabel("$t$")

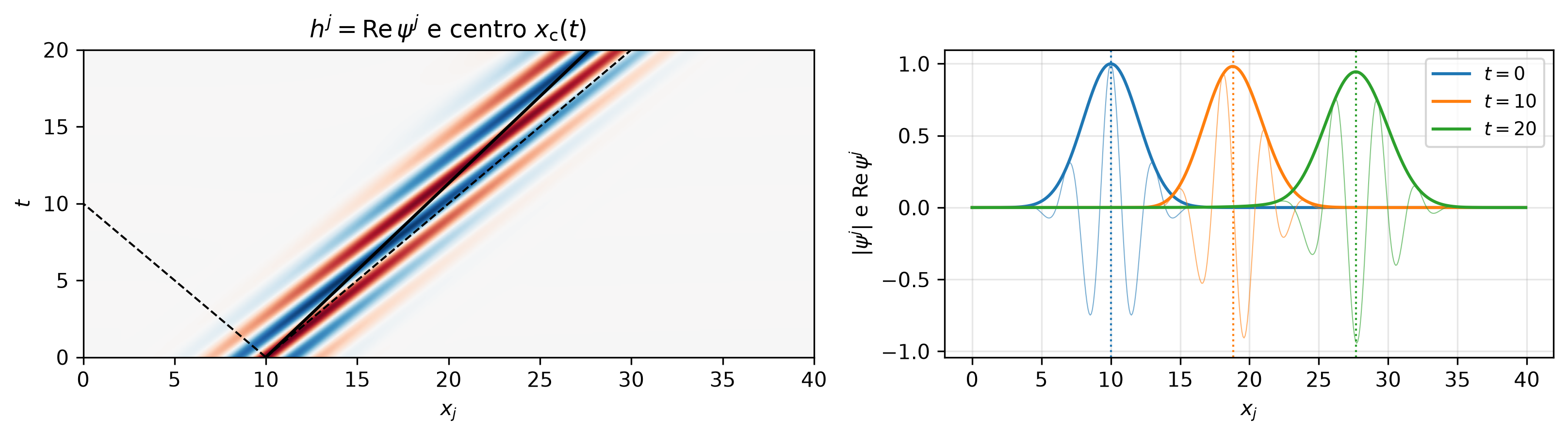

ax1.set_title(r"$h^j = \mathrm{Re}\,\psi^j$ e centro $x_{\rm c}(t)$")
for tt, cor in [(0, "C0"), (10, "C1"), (20, "C2")]:
i = np.argmin(np.abs(t_pac - tt))
ax2.plot(x, np.abs(psi[i]), color=cor, label=f"$t = {tt}$")
ax2.plot(x, psi[i].real, color=cor, lw=0.5, alpha=0.6)
ax2.axvline(x_c[i], color=cor, ls=":", lw=1)
ax2.set_xlabel("$x_j$")
ax2.set_ylabel(r"$|\psi^j|$ e $\mathrm{Re}\,\psi^j$")
ax2.legend(fontsize=9)
ax2.grid(True, alpha=0.3)
fig.tight_layout()
plt.show()
Na animação, a envoltória \(|\psi^j|\) e as cristas de \(h^j\) andam com velocidades diferentes: as cristas passam por dentro da envoltória, do fundo para a frente.
quadros_pac = range(0, len(t_pac), 2)
x_pa, psi_pa, x_c_pa = x.copy(), psi.copy(), x_c.copy() # cópias próprias para as funções de quadro
j_crista = np.argmax(psi_pa[0].real)
x_crista0 = x_pa[j_crista]
v_fase = omega_cadeia(k0, dx, mu) / k0
fig_pa, ax_pa = plt.subplots(figsize=(12, 3.2), dpi=120)
(l_h,) = ax_pa.plot([], [], color="C3", lw=1.2, label=r"$h^j = \mathrm{Re}\,\psi^j$")
(l_env1,) = ax_pa.plot([], [], color="gray", lw=1.5, label=r"$\pm|\psi^j|$")
(l_env2,) = ax_pa.plot([], [], color="gray", lw=1.5)
centro_pa = ax_pa.axvline(x_p, color="k", lw=1.5)
crista_pa = ax_pa.axvline(x_crista0, color="k", ls=":", lw=1.5)
cone_d_pa = ax_pa.axvline(x_p, color="k", ls="--", lw=0.8)
cone_e_pa = ax_pa.axvline(x_p, color="k", ls="--", lw=0.8)
ax_pa.set_xlim(0, L)
ax_pa.set_ylim(-1.1, 1.1)
ax_pa.set_xlabel("$x_j$")
ax_pa.legend(loc="upper right")
ax_pa.grid(True, alpha=0.3)
texto_pa = ax_pa.text(0.02, 0.9, "", transform=ax_pa.transAxes)
fig_pa.tight_layout()
def quadro_pa(i):
tt = t_pac[i]
l_h.set_data(x_pa, psi_pa[i].real)
l_env1.set_data(x_pa, np.abs(psi_pa[i]))
l_env2.set_data(x_pa, -np.abs(psi_pa[i]))
centro_pa.set_xdata([x_c_pa[i]] * 2)
crista_pa.set_xdata([x_crista0 + v_fase * tt] * 2)
cone_d_pa.set_xdata([x_p + c * tt] * 2)
cone_e_pa.set_xdata([x_p - c * tt] * 2)
texto_pa.set_text(f"$t = {tt:.1f}$")
return l_h, l_env1, l_env2, centro_pa, crista_pa, cone_d_pa, cone_e_pa, texto_pa
anim_pacote = FuncAnimation(fig_pa, quadro_pa, frames=quadros_pac, interval=80, blit=True)
plt.close(fig_pa)
HTML(anim_pacote.to_jshtml())A energia do pacote também se move com velocidade menor que \(c\). Como \(\Delta x\sum_j S_{j+1/2} = c^2 P_{\rm rede}\), a velocidade da energia do pacote inteiro, \(\Delta x\sum_j S_{j+1/2}/H\), é \(c^2P_{\rm rede}/H\):
m = rho * dx
h_p = psi.real
p_p = m * np.fft.ifft(c_a[None, :] * (-1j * w_pac[None, :]) * fase, axis=1).real / norma_pac
H_p = (p_p**2).sum(axis=1) / (2 * m) + (rho * c**2 / (2 * dx) * (np.roll(h_p, -1, axis=1) - h_p) ** 2).sum(axis=1) \
+ (rho * mu**2 * dx / 2 * h_p**2).sum(axis=1)
P_rede = -(p_p * (np.roll(h_p, -1, axis=1) - np.roll(h_p, 1, axis=1))).sum(axis=1) / (2 * dx)
pesos_E = w_pac**2 * np.abs(c_a) ** 2
print(f"c^2 P_rede / H: {c**2 * P_rede[0] / H_p[0]:.4f} em t = 0, {c**2 * P_rede[-1] / H_p[-1]:.4f} em t = 20; "
f"variação relativa de P_rede: {np.abs(P_rede / P_rede[0] - 1).max():.1e}")
print(f"média de domega/dk ponderada pela energia de cada modo: {(pesos_E * v_grupo).sum() / pesos_E.sum():.4f}")c^2 P_rede / H: 0.8932 em t = 0, 0.8932 em t = 20; variação relativa de P_rede: 4.4e-16
média de domega/dk ponderada pela energia de cada modo: 0.8932A velocidade da energia, \(0{,}8932\), é a média de \(\mathrm{d}\omega_{\Delta x}/\mathrm{d}k\) ponderada pela energia de cada modo, e é constante no tempo. Ela difere da velocidade do centro de \(|\psi^j|^2\), \(0{,}8841\), porque as duas são médias com pesos diferentes: a energia de um modo é proporcional a \(\omega_a^2|c_a|^2\), e \(|\psi^j|^2\) pondera os modos por \(|c_a|^2\).
Na Aula 1 cada modo de Fourier da cadeia apareceu como um oscilador harmônico. Nesta seção construímos, a partir do espaço das soluções da cadeia, os estados de partículas. As soluções de frequência positiva formam o espaço de Hilbert de uma partícula; os produtos simetrizados desses espaços formam os espaços de duas, três, … partículas indistinguíveis; e os operadores de criação e aniquilação levam de um desses espaços ao seguinte. A cadeia quântica construída com esses operadores é a cadeia de \(N\) osciladores quânticos acoplados, com \([\hat h^j, \hat p_k] = i\hbar\,\delta^j{}_k\). Em toda a seção supomos \(K_0 > 0\); o caso \(K_0 = 0\) é discutido na Seção 2.2. Como uma solução da cadeia fica determinada por \(\vec h(t)\), com \(\vec p = m\dot{\vec h}\), descrevemos cada solução pelo vetor \(\vec h(t) \in \mathbb C^N\).
As equações da cadeia são lineares e têm coeficientes reais: se \(\vec h(t)\) é uma solução complexa, sua parte real e sua parte imaginária também são soluções. Para duas soluções complexas \(\vec h_1\) e \(\vec h_2\), com \(\vec p_i = m\dot{\vec h}_i\), definimos \[ \langle \vec h_1, \vec h_2\rangle \equiv i\sum_{j=0}^{N-1}\left[\left(h_1^j\right)^* p_{2,j} - \left(p_{1,j}\right)^* h_2^j\right] = i\,\vec\chi_1^{\,\dagger}\,\Omega\,\vec\chi_2, \tag{23}\] em que \(\vec\chi_i = (\vec h_i, \vec p_i)\) é o vetor do espaço de fase. É o produto simplético \(\Omega(\vec\chi_1, \vec\chi_2)\) da Aula 1, com o primeiro vetor conjugado e multiplicado por \(i\), na convenção do curso de Física Matemática. Ele é conservado pela mesma conta da Aula 1: com \(\dot{\vec\chi} = A\vec\chi\) e \(A\) real, \(\frac{\mathrm{d}}{\mathrm{d}t}\left(\vec\chi_1^{\,\dagger}\Omega\,\vec\chi_2\right) = \vec\chi_1^{\,\dagger}\left(A^{\mathsf T}\Omega + \Omega A\right)\vec\chi_2 = 0\).
Propriedades. Diretamente de Equação 23:
Com \(\vec h_1 = \vec h_2 = \vec h\) real, a propriedade 3 dá \(\langle \vec h, \vec h\rangle = -\langle \vec h, \vec h\rangle = 0\): toda solução real tem “norma” nula. O produto não é positivo definido no espaço de todas as soluções, e ainda não é o produto de um espaço de Hilbert.
Com \(h^j = \phi(x_j)\) e \(p_j = \Delta x\,\Pi(x_j)\), Equação 23 é uma soma de Riemann, e no limite \[ \langle\phi_1, \phi_2\rangle = i\int_0^L\left(\phi_1^*\,\Pi_2 - \Pi_1^*\,\phi_2\right)\mathrm{d}x = i\rho\int_0^L\left(\phi_1^*\,\partial_t\phi_2 - \partial_t\phi_1^*\,\phi_2\right)\mathrm{d}x , \] o produto de Klein–Gordon. Sua conservação, com \(\partial_t^2\phi_i = c^2\phi_i'' - \mu^2\phi_i\), é \(\frac{\mathrm{d}}{\mathrm{d}t}\langle\phi_1, \phi_2\rangle = i\rho c^2\int_0^L\partial_x\left(\phi_1^*\phi_2' - \phi_1'^*\phi_2\right)\mathrm{d}x = 0\).
Os modos de frequência positiva da cadeia são as soluções \[ f_a^{\,j}(t) \equiv \frac{v_a^{\,j}\,e^{-i\omega_a t}}{\sqrt{2m\,\omega_a}}, \qquad a = 0, 1, \dots, N - 1 , \tag{24}\] cada uma o modo \(a\) da Aula 1 com dependência temporal \(e^{-i\omega_a t}\), \(\omega_a > 0\). Com \(\vec p = m\dot{\vec f}_a = -im\omega_a \vec f_a\) e \(\sum_j (v_a^{\,j})^* v_b^{\,j} = \delta_{ab}\), \[ \langle \vec f_a, \vec f_b\rangle = i\,m\left(-i\omega_b - i\omega_a\right)\sum_j \left(f_a^{\,j}\right)^* f_b^{\,j} = m\left(\omega_a + \omega_b\right)\frac{e^{i(\omega_a - \omega_b)t}}{2m\sqrt{\omega_a\omega_b}}\,\delta_{ab} = \delta_{ab} . \] Da mesma forma, com \(\dot{\vec f}_b^{\,*} = i\omega_b \vec f_b^{\,*}\) e \(\sum_j (v_a^{\,j})^*(v_b^{\,j})^* = \delta_{a,-b}\), \(\langle \vec f_a, \vec f_b^{\,*}\rangle\) é proporcional a \((\omega_b - \omega_a)\,\delta_{a,-b}\), que é nulo porque \(\omega_{-a} = \omega_a\). Com a propriedade 3, \[ \langle \vec f_a, \vec f_b\rangle = \delta_{ab}, \qquad \langle \vec f_a^{\,*}, \vec f_b^{\,*}\rangle = -\delta_{ab}, \qquad \langle \vec f_a, \vec f_b^{\,*}\rangle = 0 . \tag{25}\]
Toda solução real se escreve como \[ \vec h = \sum_a\left(\alpha_a\, \vec f_a + \alpha_a^*\, \vec f_a^{\,*}\right), \qquad \alpha_a = \langle \vec f_a, \vec h\rangle = \frac{m\,\omega_a\,\tilde h^a + i\,\tilde p^a}{\sqrt{2m\,\omega_a}}, \tag{26}\] como se vê aplicando \(\langle \vec f_b, \cdot\,\rangle\) à soma e usando Equação 25; a última forma é \(\langle \vec f_a, \vec h\rangle\) calculado em \(t = 0\), com \(\tilde h^a\) e \(\tilde p^a\) em \(t = 0\). Os \(\alpha_a\) não dependem do tempo, porque o produto é conservado. São as variáveis de criação e aniquilação clássicas da cadeia. Três propriedades:
A soma de frequência positiva em Equação 26, \(\vec\psi_+ \equiv \sum_a\alpha_a \vec f_a\), é uma solução complexa com \(\vec h = \vec\psi_+ + \vec\psi_+^{\,*} = 2\,\mathrm{Re}\,\vec\psi_+\), que contém toda a informação de \(\vec h\).
O caso \(K_0 = 0\). O modo \(a = 0\) tem então frequência \(\omega_a = 0\), e Equação 24 não está definida. É o modo zero da Aula 1: a altura média se move como uma partícula livre, não como um oscilador, e não tem um \(\alpha_0\). A mola de constante \(K_0 > 0\) torna também esse modo um oscilador.
A escolha de frequência positiva. A separação entre \(\vec f_a\) e \(\vec f_a^{\,*}\) usa a dependência temporal \(e^{\mp i\omega_a t}\), que existe porque as equações não dependem do tempo. Outras separações do espaço das soluções em duas metades com as propriedades Equação 25 são possíveis, e levam a outros estados de vácuo; essa questão é discutida no curso de Física Matemática.
Conferimos Equação 25, Equação 26, Equação 27 e Equação 28 na cadeia com \(N = 64\), \(L = 40\) e \(\mu = 1\):
N, mu = 64, 1.0
dx = L / N
m = rho * dx
x = np.arange(N) * dx
k = numeros_de_onda(N, L)
w = omega_cadeia(k, dx, mu)
kappa = np.sin(k * dx) / dx
V = np.exp(1j * np.outer(x, k)) / np.sqrt(N) # coluna a = v_a
def modos(t):
"""f_a^j(t), uma coluna por modo, e p = m df/dt."""
f = V * np.exp(-1j * w * t) / np.sqrt(2 * m * w)
return f, -1j * m * w * f
def produto(h1, p1, h2, p2):
"""<h1, h2> = i sum_j (h1^* p2 - p1^* h2), entre todas as colunas."""
return 1j * (h1.conj().T @ p2 - p1.conj().T @ h2)
f, p_f = modos(3.7)
I = np.eye(N)
print(f"max |<f_a, f_b> - delta| = {np.abs(produto(f, p_f, f, p_f) - I).max():.1e}")
print(f"max |<f*_a, f*_b> + delta| = {np.abs(produto(f.conj(), p_f.conj(), f.conj(), p_f.conj()) + I).max():.1e}")
print(f"max |<f_a, f*_b>| = {np.abs(produto(f, p_f, f.conj(), p_f.conj())).max():.1e}")
rng = np.random.default_rng(3)
h0, p0 = rng.normal(size=N), rng.normal(size=N)
f, p_f = modos(0.0)
alfa = produto(f, p_f, h0[:, None], p0[:, None])[:, 0]
ht, pt = V.conj().T @ h0, V.conj().T @ p0
H_dir = p0 @ p0 / (2 * m) + 0.5 * h0 @ ((rho * c**2 / dx) * (2 * h0 - np.roll(h0, -1) - np.roll(h0, 1)) + rho * mu**2 * dx * h0)
P_dir = -(p0 * (np.roll(h0, -1) - np.roll(h0, 1))).sum() / (2 * dx)
print(f"max |<f_a, h> - (m w h~ + i p~)/sqrt(2 m w)| = {np.abs(alfa - (m * w * ht + 1j * pt) / np.sqrt(2 * m * w)).max():.1e}")
print(f"max |h - sum(alfa f + alfa* f*)| = {np.abs((f @ alfa + f.conj() @ alfa.conj()).real - h0).max():.1e}")
print(f"H = {H_dir:.10f}; sum omega |alfa|^2 = {np.sum(w * np.abs(alfa) ** 2):.10f}")
print(f"P_rede = {P_dir:.10f}; sum kappa |alfa|^2 = {np.sum(kappa * np.abs(alfa) ** 2):.10f}")max |<f_a, f_b> - delta| = 6.3e-15
max |<f*_a, f*_b> + delta| = 6.3e-15
max |<f_a, f*_b>| = 1.5e-15
max |<f_a, h> - (m w h~ + i p~)/sqrt(2 m w)| = 6.8e-16
max |h - sum(alfa f + alfa* f*)| = 1.7e-14
H = 217.9986583901; sum omega |alfa|^2 = 217.9986583901
P_rede = -4.1451103789; sum kappa |alfa|^2 = -4.1451103789Com Equação 21 e \(m = \rho\,\Delta x\), \(v_a^{\,j}/\sqrt{2m\omega_a} = u_a(x_j)/\sqrt{2\rho\,\omega_a}\): os modos da cadeia são, nos pontos \(x_j\), as funções \[ f_a(t, x) \equiv \frac{u_a(x)\,e^{-i\omega(k_a)t}}{\sqrt{2\rho\,\omega(k_a)}}, \] com \(\omega_a\) substituída por \(\omega(k_a)\) no limite. Da mesma forma, \(\alpha_a = (\rho\,\omega(k_a)\,\tilde\phi^a + i\,\tilde\Pi^a)/\sqrt{2\rho\,\omega(k_a)}\), \(H = \sum_{a \in \mathbb Z}\omega(k_a)|\alpha_a|^2\), \(\int_0^L\mathcal P\,\mathrm{d}x = \sum_{a \in \mathbb Z}k_a|\alpha_a|^2\) (pois \(\kappa_a \to k_a\)), e \(\{\alpha_a, \alpha_b^*\} = -i\delta_{ab}\) segue de Equação 11. O papel de \(K_0 > 0\) é o de \(\mu > 0\): com \(\mu = 0\) o modo \(k = 0\) do campo não é um oscilador.
As combinações lineares dos modos de frequência positiva, \[ \mathcal H_1 \equiv \left\{\vec\psi = \sum_{a}\psi^a\, \vec f_a \;:\; \psi^a \in \mathbb C\right\}, \] são soluções complexas da cadeia. Em \(\mathcal H_1\), por Equação 25, \[ \langle\vec\psi_1, \vec\psi_2\rangle = \sum_a (\psi_1^a)^*\psi_2^a, \qquad \langle\vec\psi, \vec\psi\rangle = \sum_a |\psi^a|^2 > 0 \quad\text{para } \vec\psi \neq 0 : \] restrito a \(\mathcal H_1\), o produto Equação 23 é positivo definido, e \(\mathcal H_1\) é um espaço de Hilbert de dimensão \(N\), com base ortonormal \(\{\vec f_a\}\). É o espaço de estados de uma partícula: um vetor \(\vec\psi \in \mathcal H_1\) com \(\langle\vec\psi, \vec\psi\rangle = 1\) descreve uma partícula, \(\vec f_a\) é a partícula no modo \(a\), de número de onda \(k_a\), e \(|\psi^a|^2\) é a probabilidade de encontrá-la no modo \(a\).
A evolução temporal em \(\mathcal H_1\) é a de uma equação de Schrödinger. Como \(\dot{\vec f}_a = -i\omega_a \vec f_a\), e \(\omega_a^2\) e \(\vec v_a\) são os autovalores e autovetores de \((KD + K_0 I)/m\), \[ i\,\frac{\mathrm{d}\vec\psi}{\mathrm{d}t} = \sum_a \omega_a\,\psi^a \vec f_a = \sqrt{\frac{KD + K_0 I}{m}}\;\vec\psi , \tag{30}\] em que a raiz quadrada é a matriz positiva com os mesmos autovetores e autovalores \(\omega_a\). Com a constante de Planck reduzida \(\hbar\), a energia de uma partícula no modo \(a\) é \(\hbar\omega_a\), e seu momento da cadeia, por Equação 28, é \(\hbar\kappa_a\). O pacote \(\psi^j\) da Seção 1.7 é um vetor de \(\mathcal H_1\).
raiz = sqrtm((rho * c**2 / dx * (2 * I - np.roll(I, 1, axis=1) - np.roll(I, -1, axis=1)) + rho * mu**2 * dx * I) / m)
coef = rng.normal(size=N) + 1j * rng.normal(size=N)
psi_t = lambda t: modos(t)[0] @ coef
dt = 1e-6
derivada = (psi_t(1.0 + dt) - psi_t(1.0 - dt)) / (2 * dt)
print(f"max |i dpsi/dt - sqrt((KD + K0 I)/m) psi| = {np.abs(1j * derivada - raiz @ psi_t(1.0)).max():.1e} "
f"(com max |psi| = {np.abs(psi_t(1.0)).max():.2f}; o erro é o da derivada numérica)")max |i dpsi/dt - sqrt((KD + K0 I)/m) psi| = 3.9e-10 (com max |psi| = 1.85; o erro é o da derivada numérica)A norma de \(\mathcal H_1\) não é \(\sum_j|\psi^j|^2\): como \(|f_a^{\,j}|^2 = |v_a^{\,j}|^2/(2m\omega_a)\), essa soma pondera cada modo por \(1/(2m\omega_a)\). Por isso \(|\psi^j|^2\) não é a probabilidade de encontrar a partícula na posição \(x_j\); para um pacote com números de onda próximos de \(k_0\) ela é aproximadamente proporcional a uma, e mostra onde a partícula está.
No limite, \(\mathcal H_1\) passa a ter dimensão infinita, com base \(\{f_a, a \in \mathbb Z\}\) e \(\sum_a|\psi^a|^2 < \infty\). A raiz quadrada da matriz \((KD + K_0 I)/m\) multiplica cada \(\vec v_a\) por \(\omega_a\), e no limite é o operador que multiplica cada \(u_a\) por \(\sqrt{\mu^2 + c^2k_a^2}\): \[ i\,\frac{\partial\psi}{\partial t} = \sqrt{\mu^2 - c^2\,\frac{\partial^2}{\partial x^2}}\;\psi . \] Uma partícula no modo \(a\) tem energia \(\hbar\omega(k_a)\) e momento \(\hbar k_a\), com \((\hbar\omega)^2 = (\hbar\mu)^2 + c^2(\hbar k)^2\): a relação entre energia e momento de uma partícula relativística de energia de repouso \(\hbar\mu\).
Um estado de duas partículas é descrito por coeficientes \(\Psi^{ab}\), um para cada par de modos: \[ \Psi = \sum_{a, b}\Psi^{ab}\, \vec f_a\otimes \vec f_b, \qquad \Psi^{j_1j_2}(t) \equiv \sum_{a, b}\Psi^{ab}\, f_a^{\,j_1}(t)\, f_b^{\,j_2}(t), \qquad \langle\Psi, \Psi'\rangle \equiv \sum_{a, b}(\Psi^{ab})^*\,\Psi'^{ab} . \] Nas posições, um estado de duas partículas atribui uma amplitude \(\Psi^{j_1j_2}\) a cada par de partículas \((j_1, j_2)\) da cadeia, e cada índice evolui como um estado de \(\mathcal H_1\). As partículas são indistinguíveis: trocar os rótulos \(1\) e \(2\) dá o mesmo estado, \[ \Psi^{ab} = \Psi^{ba}, \qquad\text{ou seja,}\qquad \Psi^{j_1j_2}(t) = \Psi^{j_2j_1}(t) . \] O espaço de duas partículas \(\mathcal H_2\) é o dos \(\Psi\) simétricos: a parte simétrica do produto tensorial \(\mathcal H_1\otimes\mathcal H_1\). A razão de ser a parte simétrica, e não a antissimétrica, aparece na Seção 2.5: os operadores de criação comutam entre si, porque \(\{\alpha_a^*, \alpha_b^*\} = 0\). (A parte antissimétrica descreve férmions, que não vêm de osciladores como estes.)
Por exemplo, para dois pacotes ortonormais \(\vec\psi_{\rm E}\) e \(\vec\psi_{\rm D}\) de \(\mathcal H_1\), o estado com uma partícula em cada um é \[ \Psi = \frac{\vec\psi_{\rm E}\otimes\vec\psi_{\rm D} + \vec\psi_{\rm D}\otimes\vec\psi_{\rm E}}{\sqrt 2}, \qquad \langle\Psi, \Psi\rangle = 1 . \] A Figura 10 mostra esse estado para dois pacotes como o da Seção 1.7, um vindo da esquerda e outro da direita. Quando os pacotes se cruzam, as duas parcelas de \(\Psi\) se sobrepõem; com envoltórias quase iguais perto do centro e fatores \(e^{\pm ik_0x_j}\), \(\Psi^{j_1j_2} \propto e^{ik_0(x_{j_1} - x_{j_2})} + e^{-ik_0(x_{j_1} - x_{j_2})} = 2\cos\left(k_0(x_{j_1} - x_{j_2})\right)\), e \(|\Psi^{j_1j_2}|^2\) tem franjas ao longo das retas \(x_{j_1} - x_{j_2} = \text{constante}\): a interferência entre as duas ordens possíveis das mesmas duas partículas.
N2 = 256
dx2 = L / N2
m2 = rho * dx2
x2 = np.arange(N2) * dx2
k2 = numeros_de_onda(N2, L)
w2 = omega_cadeia(k2, dx2, mu)
V2 = np.exp(1j * np.outer(x2, k2)) / np.sqrt(N2)
def pacote_H1(k0, x_ini, sigma_p=2.0):
"""Componentes psi^a de um pacote normalizado em H_1."""
coef = np.where(np.sign(k2) == np.sign(k0),
np.exp(-((k2 - k0) ** 2) * sigma_p**2 / 2) * np.exp(-1j * k2 * x_ini), 0)
return coef / np.sqrt(np.sum(np.abs(coef) ** 2))
def estado_H1(coef, t):
"""psi^j(t) = sum_a psi^a f_a^j(t)."""
return (V2 * coef * np.exp(-1j * w2 * t) / np.sqrt(2 * m2 * w2)).sum(axis=1)
psi_E, psi_D = pacote_H1(2.0, 10.0), pacote_H1(-2.0, 30.0)
v_med = (np.abs(psi_E) ** 2 * c**2 * np.sin(k2 * dx2) / (dx2 * w2)).sum()
t_cruz = 10 / v_med
fig, axs = plt.subplots(1, 3, figsize=(13, 3.9), sharey=True)
for ax, tt in zip(axs, [0.0, t_cruz, 2 * t_cruz]):
pE, pD = estado_H1(psi_E, tt), estado_H1(psi_D, tt)
Psi = (np.outer(pE, pD) + np.outer(pD, pE)) / np.sqrt(2)

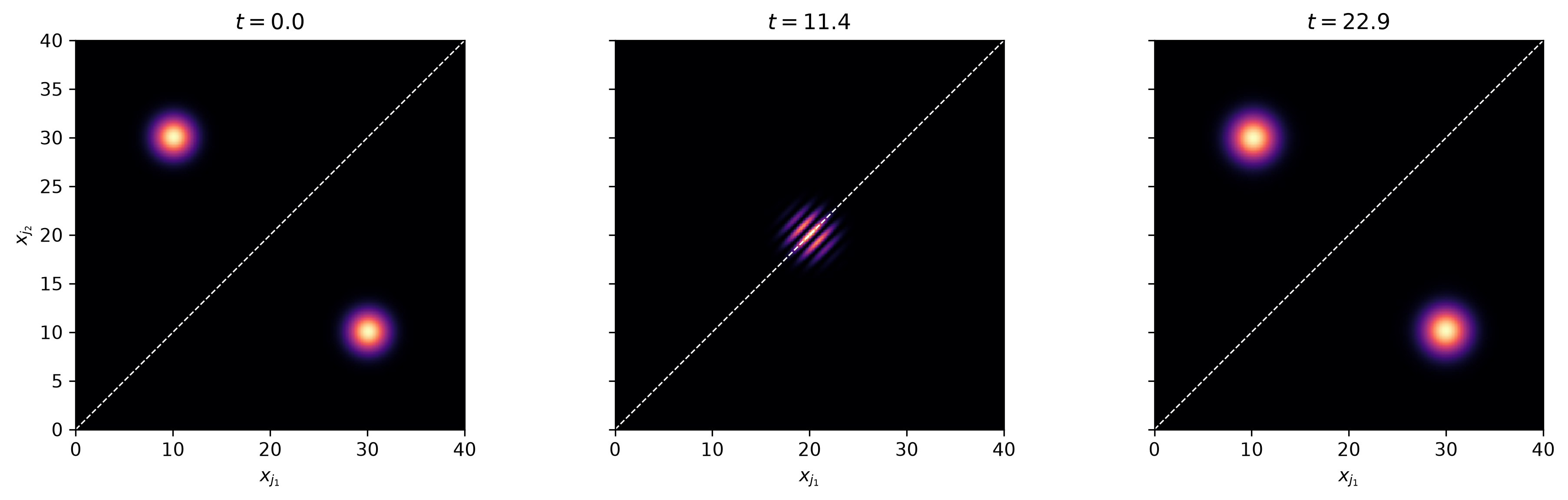

ax.imshow(np.abs(Psi.T) ** 2, origin="lower", cmap="magma", extent=[0, L, 0, L])
ax.plot([0, L], [0, L], "--", color="w", lw=0.8)
ax.set_title(f"$t = {tt:.1f}$")
ax.set_xlabel("$x_{j_1}$")
axs[0].set_ylabel("$x_{j_2}$")
fig.tight_layout()
plt.show()
print(f"<psi_E, psi_D> = {np.vdot(psi_E, psi_D):.1e}; t de cruzamento = {t_cruz:.2f}")
for tt in [0.0, t_cruz, 2 * t_cruz]:
pE, pD = estado_H1(psi_E, tt), estado_H1(psi_D, tt)
Psi = (np.outer(pE, pD) + np.outer(pD, pE)) / np.sqrt(2)
i, j = np.unravel_index(np.argmax(np.abs(Psi) ** 2), Psi.shape)
print(f"t = {tt:5.2f}: max |Psi^(j1 j2) - Psi^(j2 j1)| = {np.abs(Psi - Psi.T).max():.1e}, "
f"máximo de |Psi|^2 em (x_j1, x_j2) = ({x2[i]:.1f}, {x2[j]:.1f})")<psi_E, psi_D> = 0.0e+00+0.0e+00j; t de cruzamento = 11.43
t = 0.00: max |Psi^(j1 j2) - Psi^(j2 j1)| = 6.9e-18, máximo de |Psi|^2 em (x_j1, x_j2) = (10.0, 30.0)
t = 11.43: max |Psi^(j1 j2) - Psi^(j2 j1)| = 2.1e-17, máximo de |Psi|^2 em (x_j1, x_j2) = (20.0, 20.0)
t = 22.85: max |Psi^(j1 j2) - Psi^(j2 j1)| = 6.9e-18, máximo de |Psi|^2 em (x_j1, x_j2) = (10.2, 29.8)A animação mostra o estado de duas partículas durante todo o cruzamento.
t_dois = np.linspace(0, 2 * t_cruz, 61)
dens_dois = []
for tt in t_dois:
pE, pD = estado_H1(psi_E, tt), estado_H1(psi_D, tt)
Psi_t = (np.outer(pE, pD) + np.outer(pD, pE)) / np.sqrt(2)
dens_dois.append(np.abs(Psi_t.T) ** 2)
dens_dois = np.array(dens_dois)
fig_d, ax_d = plt.subplots(figsize=(5.2, 4.6), dpi=120)
from matplotlib.colors import PowerNorm
im_d = ax_d.imshow(dens_dois[0], origin="lower", cmap="magma", extent=[0, L, 0, L],
norm=PowerNorm(gamma=0.5, vmin=0, vmax=dens_dois.max()))
ax_d.plot([0, L], [0, L], "--", color="w", lw=0.8)
ax_d.set_xlabel("$x_{j_1}$")
ax_d.set_ylabel("$x_{j_2}$")
titulo_d = ax_d.set_title("")
fig_d.tight_layout()
def quadro_d(i):
im_d.set_data(dens_dois[i])
titulo_d.set_text(f"$t = {t_dois[i]:.1f}$")
return im_d, titulo_d
anim_dois = FuncAnimation(fig_d, quadro_d, frames=len(t_dois), interval=100, blit=False)
plt.close(fig_d)
HTML(anim_dois.to_jshtml())Da mesma forma, um estado de \(n\) partículas tem coeficientes \(\Psi^{a_1 a_2\cdots a_n}\) simétricos pela troca de quaisquer dois índices, e esses estados formam o espaço \(\mathcal H_n\). O espaço \(\mathcal H_0\) tem um único estado normalizado, o vácuo \(|0\rangle\), sem partículas. O espaço de Fock reúne todos os números de partículas: \[ \mathcal F \equiv \mathcal H_0 \oplus \mathcal H_1 \oplus \mathcal H_2 \oplus \cdots \] Um estado de \(\mathcal H_n\) simétrico fica determinado por quantas partículas há em cada modo: os números de ocupação \(n_a \ge 0\), com \(\sum_a n_a = n\). Na cadeia, com \(N\) modos, \(\mathcal H_n\) tem dimensão finita \(\binom{n + N - 1}{n}\); para \(N = 15\), as dimensões de \(\mathcal H_0, \dots, \mathcal H_4\) são \(1\), \(15\), \(120\), \(680\) e \(3060\). Para um único modo, cada \(\mathcal H_n\) tem dimensão \(1\), e o espaço de Fock é a sequência de estados \(|0\rangle, |1\rangle, |2\rangle, \dots\), os níveis de um oscilador harmônico quântico: o número de partículas no modo \(a\) é o nível de excitação do oscilador desse modo.
No limite, \(\Psi^{j_1j_2}\) passa a ser uma função de duas posições, \(\Psi(t; x_1, x_2) = \sum_{a, b}\Psi^{ab}\,f_a(t, x_1)\,f_b(t, x_2)\), simétrica pela troca \(x_1 \leftrightarrow x_2\), e cada \(\mathcal H_n\) com \(n \ge 1\) passa a ter dimensão infinita.
O operador de criação \(a^\dagger(\vec\psi_2)\), com \(\vec\psi_2 \in \mathcal H_1\), acrescenta uma partícula no estado \(\vec\psi_2\), levando \(\mathcal H_n\) em \(\mathcal H_{n+1}\); o operador de aniquilação \(a(\vec\psi_1)\) retira uma partícula no estado \(\vec\psi_1\), levando \(\mathcal H_n\) em \(\mathcal H_{n-1}\): \[ \left(a^\dagger(\vec\psi_2)\,\Psi\right)^{a_1\cdots a_{n+1}} \equiv \frac{1}{\sqrt{n+1}}\sum_{i=1}^{n+1}\psi_2^{a_i}\,\Psi^{a_1\cdots\widehat{a_i}\cdots a_{n+1}}, \qquad \left(a(\vec\psi_1)\,\Psi\right)^{a_2\cdots a_n} \equiv \sqrt n\sum_{a_1}(\psi_1^{a_1})^*\,\Psi^{a_1 a_2\cdots a_n}, \tag{31}\] em que \(\widehat{a_i}\) indica o índice omitido, e \(a(\vec\psi_1)|0\rangle = 0\). A primeira fórmula simetriza \(\vec\psi_2\otimes\Psi\); a segunda é o produto de \(\vec\psi_1\) com um dos índices de \(\Psi\) (todos dão o mesmo resultado, por simetria). Os fatores \(\sqrt{n+1}\) e \(\sqrt n\) fazem valer, em todo \(\mathcal H_n\), \[ \left[a(\vec\psi_1), a^\dagger(\vec\psi_2)\right] = \langle\vec\psi_1, \vec\psi_2\rangle, \qquad \left[a^\dagger(\vec\psi_1), a^\dagger(\vec\psi_2)\right] = 0, \qquad \left[a(\vec\psi_1), a(\vec\psi_2)\right] = 0 . \tag{32}\] A segunda relação é a simetria dos estados: criar uma partícula em \(\vec\psi_1\) e outra em \(\vec\psi_2\), nas duas ordens, dá o mesmo estado. Com os modos, \(a_a \equiv a(\vec f_a)\) e \(a_a^\dagger \equiv a^\dagger(\vec f_a)\), \[ \left[a_a, a_b^\dagger\right] = \delta_{ab}, \qquad a^\dagger(\vec\psi_2) = \sum_a \psi_2^a\,a_a^\dagger, \qquad a(\vec\psi_1) = \sum_a (\psi_1^a)^*\,a_a . \] O operador \(\hat n_a \equiv a_a^\dagger a_a\) conta as partículas no modo \(a\), os estados \(\prod_a (a_a^\dagger)^{n_a}/\sqrt{n_a!}\,|0\rangle\) formam uma base ortonormal de \(\mathcal F\), e para um único modo \(a^\dagger|n\rangle = \sqrt{n+1}\,|n+1\rangle\) e \(a|n\rangle = \sqrt n\,|n-1\rangle\). A energia e o momento da cadeia de um estado com números de ocupação \(n_a\) são as somas das energias e dos momentos das partículas: \[ \hat H = \sum_a \hbar\,\omega_a\,\hat n_a, \qquad \hat P_{\rm rede} = \sum_a \hbar\,\kappa_a\,\hat n_a \tag{33}\] (Figura 12).
A implementação abaixo representa um estado de \(\mathcal H_n\) pelo tensor simétrico \(\Psi^{a_1\cdots a_n}\) e confere Equação 32 com \(3\) modos e vetores aleatórios.
def simetriza(T):
n = T.ndim
if n <= 1:
return T
return sum(np.transpose(T, p) for p in itertools.permutations(range(n))) / math.factorial(n)
def cria(chi, T):
"""a^dagger(chi): tensor simétrico de ordem n -> ordem n + 1."""
n = T.ndim
return math.sqrt(n + 1) * simetriza(np.multiply.outer(chi, T))
def aniquila(psi, T):
"""a(psi): tensor simétrico de ordem n -> ordem n - 1 (zero no vácuo)."""
n = T.ndim
if n == 0:
return np.zeros(())
return math.sqrt(n) * np.tensordot(psi.conj(), T, axes=(0, 0))
d = 3
rng = np.random.default_rng(0)
psi = rng.normal(size=d) + 1j * rng.normal(size=d)
chi = rng.normal(size=d) + 1j * rng.normal(size=d)
for n in range(4):
T = np.array(1.0 + 0.5j) if n == 0 else simetriza(rng.normal(size=(d,) * n) + 1j * rng.normal(size=(d,) * n))
comut = aniquila(psi, cria(chi, T)) - (cria(chi, aniquila(psi, T)) if n > 0 else 0)
print(f"n = {n}: max |[a(psi), a+(chi)] T - <psi,chi> T| = {np.abs(comut - np.vdot(psi, chi) * T).max():.1e}, "
f"max |[a+(psi), a+(chi)] T| = {np.abs(cria(psi, cria(chi, T)) - cria(chi, cria(psi, T))).max():.1e}")
estado = np.array(1.0)
for _ in range(3):
estado = cria(np.eye(d)[0], estado)
print(f"(a_0^dagger)^3 |0>: norma ao quadrado = {np.vdot(estado, estado).real:.6f} (3! = 6)")n = 0: max |[a(psi), a+(chi)] T - <psi,chi> T| = 7.9e-17, max |[a+(psi), a+(chi)] T| = 2.2e-16
n = 1: max |[a(psi), a+(chi)] T - <psi,chi> T| = 4.6e-16, max |[a+(psi), a+(chi)] T| = 4.4e-16
n = 2: max |[a(psi), a+(chi)] T - <psi,chi> T| = 1.7e-15, max |[a+(psi), a+(chi)] T| = 1.3e-15
n = 3: max |[a(psi), a+(chi)] T - <psi,chi> T| = 1.5e-15, max |[a+(psi), a+(chi)] T| = 1.9e-14
(a_0^dagger)^3 |0>: norma ao quadrado = 6.000000 (3! = 6)N_e = 512
dx_e = L / N_e
a_ind = np.arange(-10, 11)
k_ind = 2 * np.pi * a_ind / L
w_ind = omega_cadeia(k_ind, dx_e, mu)
kappa_ind = np.sin(k_ind * dx_e) / dx_e
fig, ax = plt.subplots(figsize=(9, 3.6))
for i in range(len(a_ind)):
for j in range(i, len(a_ind)):
ax.plot(kappa_ind[i] + kappa_ind[j], w_ind[i] + w_ind[j], ".", color="C1", ms=3)
k_fino = np.linspace(-3.2, 3.2, 300)
ax.plot(k_fino, omega_continuo(k_fino, mu), color="C0", lw=1)
ax.plot(kappa_ind, w_ind, "o", color="C0", ms=4)
ax.axhline(2 * mu, color="gray", ls=":", lw=1)
ax.set_xlabel(r"momento da cadeia / $\hbar$")
ax.set_ylabel(r"energia / $\hbar$")
ax.grid(True, alpha=0.3)
plt.show()

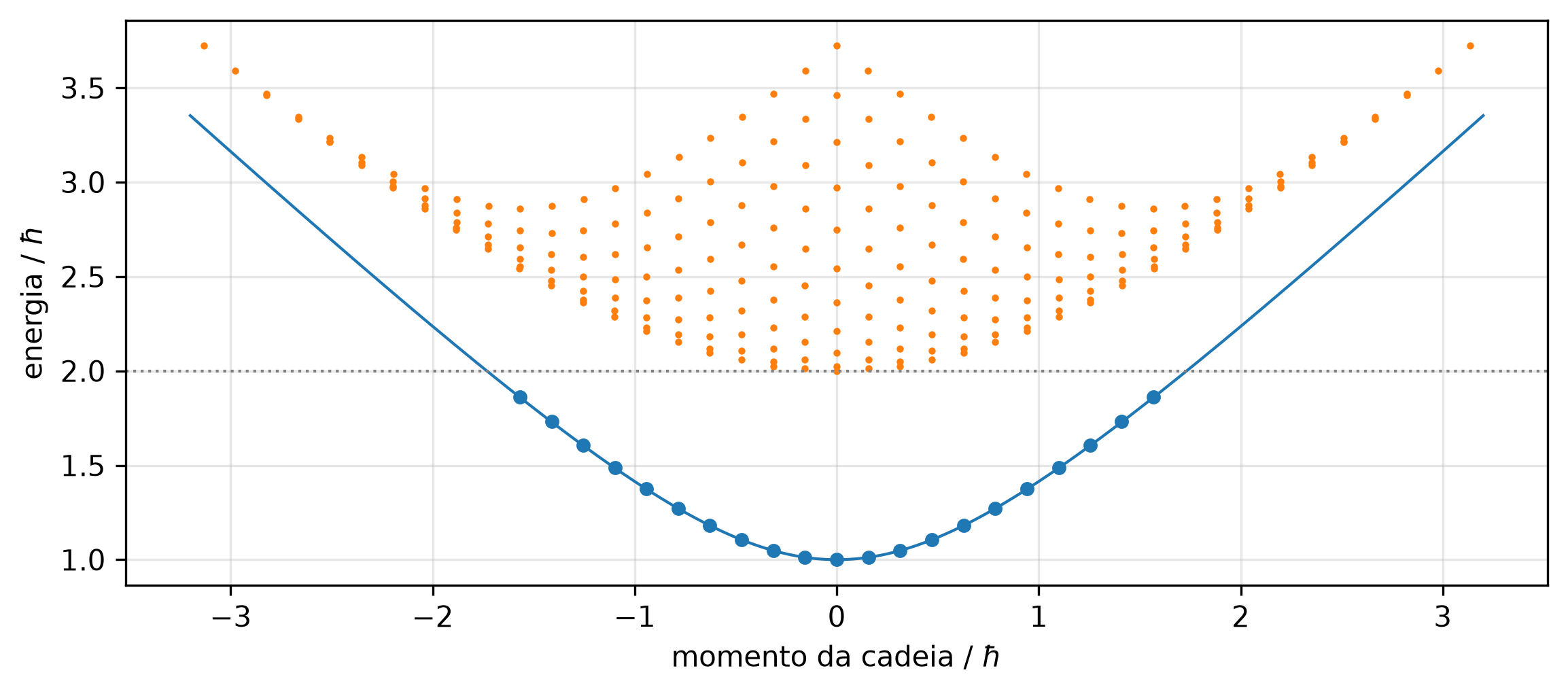

No limite, \(\kappa_a \to k_a\) e \(\hat P_{\rm rede} \to \hat P_{\rm campo} = \sum_{a \in \mathbb Z}\hbar\,k_a\,\hat n_a\), o operador do momento do campo \(\int\mathcal P\,\mathrm{d}x\), e \(\hat H = \sum_a\hbar\,\omega(k_a)\,\hat n_a\).
Compare Equação 29 com Equação 32: \[ \{\alpha_a, \alpha_b^*\} = -i\,\delta_{ab}, \qquad \left[a_a, a_b^\dagger\right] = \delta_{ab} . \] A regra de quantização de Dirac substitui cada parêntese de Poisson \(\{F, G\}\) pelo comutador \([\hat F, \hat G]/(i\hbar)\). Com \(\alpha_a \to \sqrt\hbar\,a_a\) e \(\alpha_a^* \to \sqrt\hbar\,a_a^\dagger\), o comutador é \(\hbar\,\delta_{ab} = i\hbar\left(-i\,\delta_{ab}\right)\): os operadores de criação e aniquilação do espaço de Fock são a quantização das variáveis clássicas \(\alpha_a\). Fazendo a mesma substituição em Equação 26 obtemos as alturas e os momentos como operadores, \[ \hat h^j(t) = \sqrt\hbar\sum_a\left(a_a\, f_a^{\,j}(t) + a_a^\dagger\, \left(f_a^{\,j}(t)\right)^*\right), \qquad \hat p_j = m\,\frac{\mathrm{d}\hat h^j}{\mathrm{d}t} . \tag{34}\] Seu comutador, com Equação 32 e \(m\dot f_a^{\,j} = -im\omega_a f_a^{\,j}\), é \[ \left[\hat h^j, \hat p_k\right] = \hbar\sum_a\left(f_a^{\,j}\left(im\omega_a\right)\left(f_a^{\,k}\right)^* + \left(f_a^{\,j}\right)^*\left(im\omega_a\right) f_a^{\,k}\right) = \frac{i\hbar}{2}\sum_a\left(v_a^{\,j}\left(v_a^{\,k}\right)^* + \left(v_a^{\,j}\right)^* v_a^{\,k}\right), \] e, pela completeza Equação 20, cada uma das duas somas é \(\delta^{jk}\): \[ \left[\hat h^j, \hat p_k\right] = i\hbar\,\delta^j{}_k . \tag{35}\] Esses são os comutadores de \(N\) osciladores quânticos. O espaço de Fock construído a partir das soluções clássicas é o espaço de estados da cadeia de \(N\) osciladores quânticos acoplados, e uma partícula é um quantum de um modo normal.
Na cadeia podemos conferir tudo com matrizes. Representamos o espaço de Fock de \(N = 3\) modos pela base de números de ocupação, com no máximo \(6\) partículas por modo, e construímos \(\hat h^j\) e \(\hat p_j\) por Equação 34. Nos estados com poucas partículas, onde o corte em \(6\) não interfere, conferimos Equação 35 e escrevemos a Hamiltoniana da cadeia na forma original \(\hat H_{\rm cadeia} = \sum_j\hat p_j^2/(2m) + \tfrac12\sum_{j,k}\hat h^j(KD + K_0 I)_{jk}\hat h^k\):
hbar = 1.0
N_q, mu_q = 3, 1.0
dx_q = L / N_q
m_q = rho * dx_q
k_q = numeros_de_onda(N_q, L)
w_q = omega_cadeia(k_q, dx_q, mu_q)
V_q = np.exp(1j * np.outer(np.arange(N_q) * dx_q, k_q)) / np.sqrt(N_q)
M_q = rho * c**2 / dx_q * (2 * np.eye(N_q) - np.roll(np.eye(N_q), 1, axis=1) - np.roll(np.eye(N_q), -1, axis=1)) \
+ rho * mu_q**2 * dx_q * np.eye(N_q)
n_corte = 7
a_1 = np.diag(np.sqrt(np.arange(1, n_corte)), 1) # a|n> = sqrt(n)|n-1>, n < 7
def no_modo(op1, a):
"""Operador op1 agindo no modo a, identidade nos outros."""
fatores = [np.eye(n_corte)] * N_q
fatores[a] = op1
out = fatores[0]
for F in fatores[1:]:
out = np.kron(out, F)
return out
A = [no_modo(a_1, a) for a in range(N_q)]
f0 = V_q / np.sqrt(2 * m_q * w_q) # f_a^j(0)
h_op = [np.sqrt(hbar) * sum(A[a] * f0[j, a] + A[a].conj().T * np.conj(f0[j, a]) for a in range(N_q)) for j in range(N_q)]
p_op = [np.sqrt(hbar) * sum(A[a] * (-1j * m_q * w_q[a] * f0[j, a]) + A[a].conj().T * np.conj(-1j * m_q * w_q[a] * f0[j, a])
for a in range(N_q)) for j in range(N_q)]
ocup = np.array(np.meshgrid(*[np.arange(n_corte)] * N_q, indexing="ij")).reshape(N_q, -1).T
baixos = np.where(ocup.sum(axis=1) <= n_corte - 3)[0]
erro_comut = max(np.abs((h_op[j] @ p_op[k] - p_op[k] @ h_op[j])[np.ix_(baixos, baixos)]
- 1j * hbar * (j == k) * np.eye(len(baixos))).max() for j in range(N_q) for k in range(N_q))
H_cadeia = sum(P @ P for P in p_op) / (2 * m_q) + 0.5 * sum(M_q[j, k] * h_op[j] @ h_op[k] for j in range(N_q) for k in range(N_q))
H_modos = sum(hbar * w_q[a] * (A[a].conj().T @ A[a] + 0.5 * np.eye(n_corte**N_q)) for a in range(N_q))
print(f"max |[h_j, p_k] - i hbar delta_jk| = {erro_comut:.1e}")
print(f"max |H_cadeia - sum_a hbar omega_a (n_a + 1/2)| = {np.abs((H_cadeia - H_modos)[np.ix_(baixos, baixos)]).max():.1e}")
print(f"energia do vácuo sum_a hbar omega_a / 2 = {hbar * w_q.sum() / 2:.4f}")max |[h_j, p_k] - i hbar delta_jk| = 8.9e-16
max |H_cadeia - sum_a hbar omega_a (n_a + 1/2)| = 3.6e-15
energia do vácuo sum_a hbar omega_a / 2 = 1.5084A Hamiltoniana da cadeia quântica é \(\hat H_{\rm cadeia} = \sum_a\hbar\,\omega_a\left(\hat n_a + \tfrac12\right)\): além das energias das partículas, Equação 33, ela contém a energia do vácuo \(E_{\rm vácuo} \equiv \sum_a\hbar\,\omega_a/2\), que vem da ordem dos operadores (classicamente, \(\alpha_a^*\alpha_a = \alpha_a\alpha_a^*\); quanticamente, \(a_aa_a^\dagger = a_a^\dagger a_a + 1\)). Na cadeia ela é finita, e somar uma constante à energia não muda a dinâmica; Equação 33 é \(\hat H_{\rm cadeia} - E_{\rm vácuo}\). Ela cresce com o número de partículas da cadeia no mesmo anel:
for N_v in [16, 64, 256, 1024]:
w_v = omega_cadeia(numeros_de_onda(N_v, L), L / N_v, 1.0)
print(f"N = {N_v:5d}: E_vácuo = sum hbar omega_a / 2 = {hbar * w_v.sum() / 2:.4e}")N = 16: E_vácuo = sum hbar omega_a / 2 = 9.1571e+00
N = 64: E_vácuo = sum hbar omega_a / 2 = 7.4829e+01
N = 256: E_vácuo = sum hbar omega_a / 2 = 1.0571e+03
N = 1024: E_vácuo = sum hbar omega_a / 2 = 1.6707e+04No limite, Equação 34 é o campo quântico \[ \hat\phi(t, x) = \sqrt\hbar\sum_{a\in\mathbb Z}\left(a_a\, f_a(t, x) + a_a^\dagger\, f_a^*(t, x)\right), \qquad \hat\Pi = \rho\,\partial_t\hat\phi , \] e Equação 35, com \(\hat p_k = \Delta x\,\hat\Pi(x_k)\) e \(\delta^j{}_k/\Delta x \to \delta(x - y)\), é \[ \left[\hat\phi(t, x), \hat\Pi(t, y)\right] = i\hbar\,\delta(x - y), \] a quantização de Equação 11. A energia do vácuo cresce sem limite: com \(L\) fixo, as razões entre valores sucessivos da tabela acima, em que \(N\) é multiplicado por \(4\), são \(8{,}2\), \(14{,}1\) e \(15{,}8\), e se aproximam de \(16\), pois há \(N\) modos e as frequências chegam a \(2c/\Delta x\). Por isso, no campo, a energia é medida a partir do vácuo, \(\hat H = \sum_a\hbar\,\omega(k_a)\,\hat n_a\).
O caminho completo desta seção parte de estruturas clássicas da cadeia: o produto simplético, conservado pela evolução, e a escolha dos modos de frequência positiva. Elas determinam o espaço de uma partícula; os produtos simetrizados dão os espaços de muitas partículas; e os operadores que passam de um espaço ao outro reproduzem, como comutadores, os parênteses de Poisson da cadeia. O resultado é a cadeia de \(N\) osciladores quânticos, e o limite contínuo dessa construção é o campo quântico de Klein–Gordon.
Conferimos também Equação 29 e Equação 35 com \(N = 64\), \(\hbar = 1\). Os \(\alpha_a\) são funções lineares de \(h^j\) e \(p_j\), com \(\{h^j, p_k\} = \delta^j{}_k\):
f, p_f = modos(0.0)
coef_h = -1j * p_f.conj().T # alfa_a = sum_j coef_h[a, j] h^j + coef_p[a, j] p_j
coef_p = 1j * f.conj().T
pb_conj = coef_h @ coef_p.conj().T - coef_p @ coef_h.conj().T
pb = coef_h @ coef_p.T - coef_p @ coef_h.T
print(f"max |{{alfa_a, alfa_b^*}} + i delta| = {np.abs(pb_conj + 1j * I).max():.1e}, "
f"max |{{alfa_a, alfa_b}}| = {np.abs(pb).max():.1e}")
f, p_f = modos(1.3)
comutador = f @ p_f.conj().T - f.conj() @ p_f.T # sum_a f_a^j (p_a^k)^* - (f_a^j)^* p_a^k
print(f"max |[h^j, p_k]/i - delta_jk| = {np.abs(comutador / 1j - I).max():.1e}")max |{alfa_a, alfa_b^*} + i delta| = 6.3e-15, max |{alfa_a, alfa_b}| = 1.5e-15
max |[h^j, p_k]/i - delta_jk| = 2.9e-15Feel free to create issues, ask questions, or suggest improvements in the GitHub repository.
