Minicurso: Osciladores Acoplados e a Equação de Klein–Gordon
Estas notas acompanham os slides da Aula 1 e seguem a mesma ordem de seções. A notação de todo o minicurso está fixada na página do minicurso. O código Python desta página roda de forma independente: baixe o notebook (link Jupyter) ou abra-o no navegador pelo link Abrir no Colab. As dependências são numpy, scipy e matplotlib.
import math
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from IPython.display import HTML
from scipy.linalg import expm
plt.rcParams["figure.figsize"] = (8, 4.5)

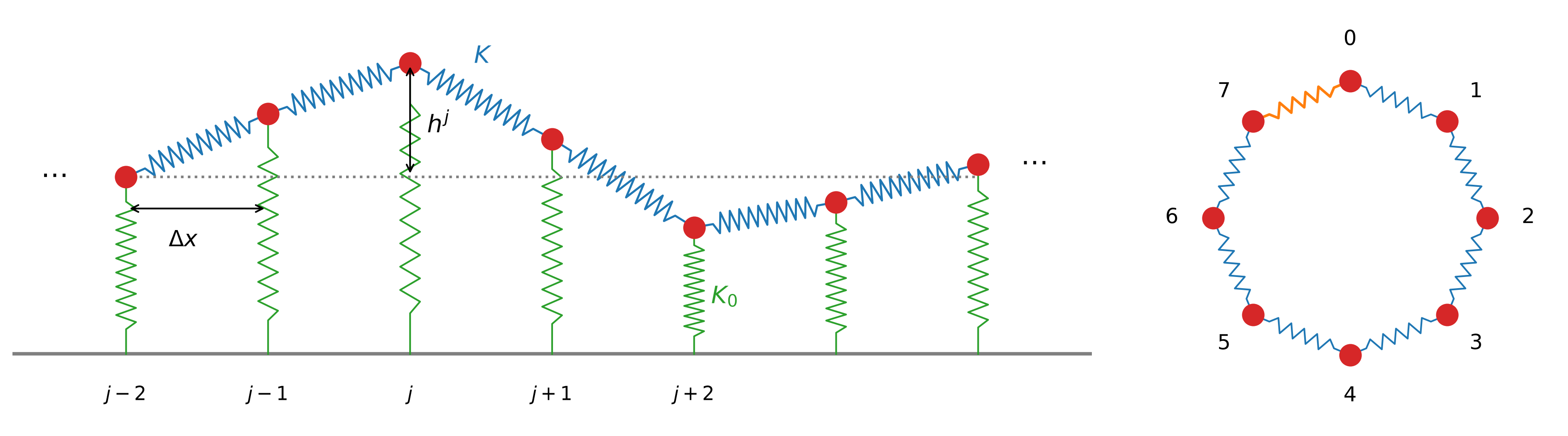

plt.rcParams["figure.dpi"] = 150A cadeia de osciladores que estudaremos é equivalente, depois de uma mudança de base, a um conjunto de osciladores harmônicos independentes. Por isso começamos pelo oscilador isolado. Nesta seção escrevemos suas equações como um sistema de primeira ordem no espaço de fase, resolvemos esse sistema exatamente e comparamos a solução exata com quatro métodos numéricos. Os mesmos métodos serão usados para a cadeia.
Um ponto sobre uma variável indica a derivada em relação ao tempo: \(\dot x \equiv \mathrm dx/\mathrm dt\) e \(\ddot x \equiv \mathrm d^2x/\mathrm dt^2\). Uma partícula de massa \(m\), presa a uma mola de constante \(\kappa\), obedece à segunda lei de Newton: \[ m\ddot x = -\kappa x, \qquad\text{ou seja,}\qquad \ddot x = -\omega^2 x, \qquad \omega \equiv \sqrt{\kappa/m}. \tag{1}\] Multiplicando por \(\dot x\) e integrando no tempo, obtemos a conservação da energia: \[ \frac{\mathrm{d}}{\mathrm{d}t}\left(\frac{m\dot x^2}{2} + \frac{\kappa x^2}{2}\right) = 0. \] Com o momento \(p \equiv m\dot x\), a energia é a Hamiltoniana \[ H(x, p) \equiv \frac{p^2}{2m} + \frac{\kappa x^2}{2}, \tag{2}\] e as equações de Hamilton são \[ \dot x = \frac{\partial H}{\partial p} = \frac{p}{m}, \qquad \dot p = -\frac{\partial H}{\partial x} = -\kappa x . \tag{3}\] A primeira é a definição do momento; substituída na segunda, dá \(m\ddot x = -\kappa x\), que é Equação 1. Uma equação de segunda ordem para \(x(t)\) foi substituída por duas equações de primeira ordem para o par \((x, p)\). O estado do sistema em um instante é um ponto \((x, p)\) do espaço de fase. A animação abaixo mostra a partícula e o ponto \((x, p)\) correspondente, que percorre a curva \(H = \text{constante}\) (uma elipse, Seção 1.3).
m_an, omega_an = 1.0, 2.0
t_an = np.linspace(0, 2 * np.pi / omega_an, 80, endpoint=False)
x_an = np.cos(omega_an * t_an)
p_an = -m_an * omega_an * np.sin(omega_an * t_an)
def mola(x0, x1, y=0.0, voltas=8, largura=0.12):
s = np.linspace(0, 1, 2 * voltas + 1)
xs = x0 + (x1 - x0) * s
ys = y + largura * np.where(np.arange(len(s)) % 2 == 1, 1, -1) * (s > 0) * (s < 1)
return xs, ys
fig_an, (ax_x, ax_pf) = plt.subplots(1, 2, figsize=(10, 4), dpi=120, gridspec_kw={"width_ratios": [1.4, 1]})
ax_x.axvline(-2.0, color="k", lw=3)
ax_x.axvline(0.0, color="gray", ls=":", lw=1)
(linha_mola,) = ax_x.plot([], [], color="C0", lw=1.5)
(ponto_massa,) = ax_x.plot([], [], "o", color="C3", ms=18)
ax_x.set_xlim(-2.2, 1.5)
ax_x.set_ylim(-1, 1)
ax_x.set_yticks([])
ax_x.set_xlabel("$x$")
ax_pf.plot(x_an, p_an, color="gray", lw=1)
(rastro,) = ax_pf.plot([], [], color="C3", lw=2)
(ponto_fase,) = ax_pf.plot([], [], "o", color="C3", ms=10)
ax_pf.set_xlim(-1.3, 1.3)
ax_pf.set_ylim(-2.6, 2.6)
ax_pf.set_xlabel("$x$")
ax_pf.set_ylabel("$p$")
ax_pf.grid(True, alpha=0.3)
fig_an.tight_layout()
def quadro(i):
xs, ys = mola(-2.0, x_an[i])
linha_mola.set_data(xs, ys)
ponto_massa.set_data([x_an[i]], [0.0])
rastro.set_data(x_an[: i + 1], p_an[: i + 1])
ponto_fase.set_data([x_an[i]], [p_an[i]])
return linha_mola, ponto_massa, rastro, ponto_fase
anim = FuncAnimation(fig_an, quadro, frames=len(t_an), interval=50, blit=True)
plt.close(fig_an)
HTML(anim.to_jshtml())Reunimos as duas variáveis no vetor coluna \[ \vec\chi \equiv \begin{pmatrix} x \\ p \end{pmatrix}, \tag{4}\] que representa um ponto do espaço de fase, e as duas derivadas parciais de \(H\) no gradiente \[ \vec\partial H \equiv \begin{pmatrix} \partial H/\partial x \\ \partial H/\partial p \end{pmatrix} = \begin{pmatrix} \kappa x \\ p/m \end{pmatrix}. \] As equações de Hamilton Equação 3 não dizem que a velocidade \(\dot{\vec\chi}\) é o gradiente: as duas componentes aparecem trocadas, e uma delas com o sinal trocado, \[ \dot{\vec\chi} = \begin{pmatrix} \dot x \\ \dot p \end{pmatrix} = \begin{pmatrix} \partial H/\partial p \\ -\partial H/\partial x \end{pmatrix} = \Omega\,\vec\partial H, \qquad \Omega \equiv \begin{pmatrix} 0 & 1 \\ -1 & 0 \end{pmatrix}. \tag{5}\] A matriz simplética \(\Omega\) faz essa troca: aplicada a um vetor \((u, w)\), ela devolve \((w, -u)\), o mesmo vetor girado de \(90^\circ\) no sentido horário. O gradiente é perpendicular às curvas \(H = \text{constante}\), e girado de \(90^\circ\) ele é tangente a elas (Figura 2). Por isso o ponto \(\vec\chi(t)\) não sai da curva de energia em que começou: \[ \frac{\mathrm dH}{\mathrm dt} = \frac{\partial H}{\partial x}\,\dot x + \frac{\partial H}{\partial p}\,\dot p = \left(\vec\partial H\right)^{\mathsf T}\dot{\vec\chi} = \left(\vec\partial H\right)^{\mathsf T}\Omega\,\vec\partial H = 0 . \] A última igualdade vale para qualquer vetor \(\vec u\): o número \(\vec u^{\mathsf T}\Omega\,\vec u\) é igual ao seu transposto, \(\vec u^{\mathsf T}\Omega^{\mathsf T}\vec u = -\vec u^{\mathsf T}\Omega\,\vec u\), e portanto é nulo.

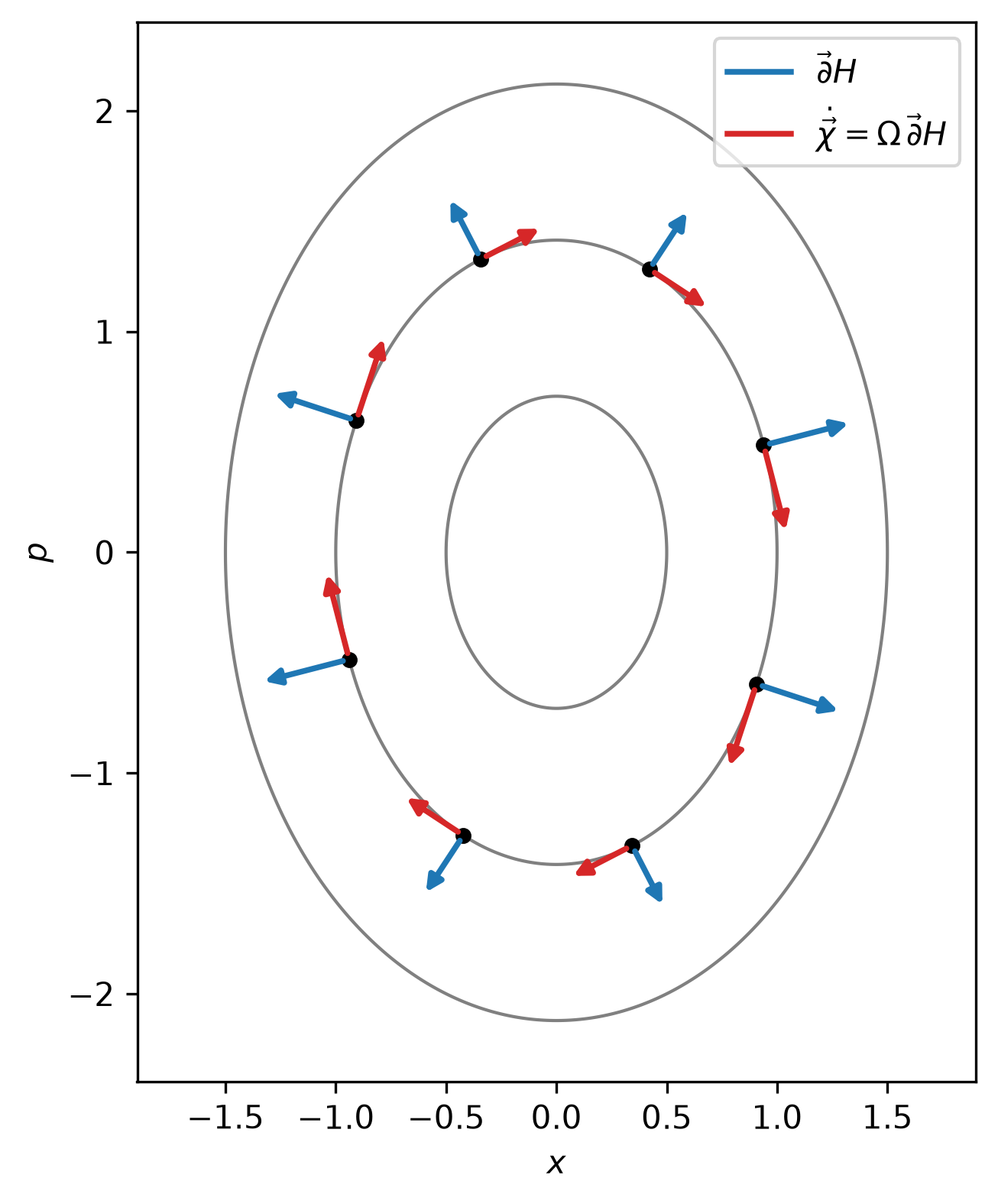

m_g, kappa_g = 1.0, 2.0
xs_g = np.linspace(-1.9, 1.9, 300)
ps_g = np.linspace(-2.4, 2.4, 300)
x_malha, p_malha = np.meshgrid(xs_g, ps_g)
H_malha = p_malha**2 / (2 * m_g) + kappa_g * x_malha**2 / 2
Omega_g = np.array([[0.0, 1.0], [-1.0, 0.0]])
fig, ax = plt.subplots(figsize=(6, 6))
ax.contour(x_malha, p_malha, H_malha, levels=[0.25, 1.0, 2.25], colors="gray", linewidths=1)
for th in np.linspace(0, 2 * np.pi, 8, endpoint=False) + 0.35:
# ponto da curva H = 1: kappa x^2 / 2 = cos^2, p^2 / (2m) = sin^2
ponto_g = np.array([np.sqrt(2 / kappa_g) * np.cos(th), np.sqrt(2 * m_g) * np.sin(th)])
grad_g = np.array([kappa_g * ponto_g[0], ponto_g[1] / m_g])
for vetor, cor in [(grad_g, "C0"), (Omega_g @ grad_g, "C3")]:
ax.annotate("", xy=ponto_g + 0.22 * vetor, xytext=ponto_g,
arrowprops=dict(arrowstyle="-|>", color=cor, lw=1.8))
ax.plot(*ponto_g, "o", color="k", ms=4)
ax.plot([], [], color="C0", lw=1.8, label=r"$\vec\partial H$")
ax.plot([], [], color="C3", lw=1.8, label=r"$\dot{\vec\chi} = \Omega\,\vec\partial H$")
ax.set_xlim(-1.9, 1.9)
ax.set_ylim(-2.4, 2.4)
ax.set_aspect("equal")
ax.set_xlabel("$x$")
ax.set_ylabel("$p$")
ax.legend(loc="upper right")
plt.show()
O oscilador tem uma Hamiltoniana quadrática: \[ H = \frac{1}{2}\, \vec\chi^{\mathsf T}\, \mathsf H\, \vec\chi, \qquad \mathsf H \equiv \begin{pmatrix} \kappa & 0 \\ 0 & 1/m \end{pmatrix}, \qquad \vec\partial H = \mathsf H\,\vec\chi . \] A última igualdade se confere diretamente, \(\mathsf H\vec\chi = (\kappa x,\ p/m)^{\mathsf T}\), e vale para qualquer matriz simétrica \(\mathsf H\). As equações de Hamilton Equação 5 são então \[ \dot{\vec\chi} = \Omega\, \mathsf H\, \vec\chi \equiv A \vec\chi, \qquad A = \begin{pmatrix} 0 & 1/m \\ -\kappa & 0 \end{pmatrix}. \tag{6}\] A matriz \(\Omega\) contém os sinais das equações de Hamilton (\(\dot x = +\partial H/\partial p\), \(\dot p = -\partial H/\partial x\)) e não depende do sistema; o sistema entra apenas pela matriz \(\mathsf H\). A mesma estrutura vale para \(N\) graus de liberdade, com \(\mathsf H\) de dimensão \(2N\times 2N\) e \(\Omega\) formada por blocos \(N \times N\). É nessa forma que escreveremos a cadeia de osciladores.
A derivada temporal como a matriz \(A\). A equação Equação 6 diz que, ao longo de uma solução, derivar \(\vec\chi\) em relação ao tempo é o mesmo que multiplicá-lo por \(A\). Como \(A\) é constante, o mesmo vale para as derivadas seguintes: \[ \ddot{\vec\chi} = \frac{\mathrm d}{\mathrm dt}\left(A\vec\chi\right) = A\,\dot{\vec\chi} = A^2\vec\chi, \qquad \frac{\mathrm d^3\vec\chi}{\mathrm dt^3} = A^3\vec\chi, \qquad\dots,\qquad \frac{\mathrm d^n\vec\chi}{\mathrm dt^n} = A^n\vec\chi . \tag{7}\] Sobre as soluções, a operação \(\mathrm d/\mathrm dt\) é representada pela matriz \(A\), e \(\mathrm d^n/\mathrm dt^n\) pela potência \(A^n\).
A série de Taylor de \(\vec\chi(t)\) em torno de \(t = 0\) é \[ \vec\chi(t) = \vec\chi(0) + t\,\dot{\vec\chi}(0) + \frac{t^2}{2}\,\ddot{\vec\chi}(0) + \dots = \sum_{n=0}^\infty \frac{t^n}{n!}\,\frac{\mathrm d^n\vec\chi}{\mathrm dt^n}(0). \] Por Equação 7, cada derivada em \(t = 0\) é uma potência de \(A\) aplicada à condição inicial, \(\mathrm d^n\vec\chi/\mathrm dt^n(0) = A^n\vec\chi(0)\). Trocando as derivadas pelas potências de \(A\), \[ \vec\chi(t) = \left(I + tA + \frac{t^2A^2}{2} + \frac{t^3A^3}{6} + \dots\right)\vec\chi(0) . \] A matriz entre parênteses define a exponencial de \(tA\): \[ e^{tA} \equiv \sum_{n=0}^\infty \frac{t^n A^n}{n!} = I + tA + \frac{t^2A^2}{2} + \frac{t^3A^3}{6} + \frac{t^4A^4}{24} + \dots, \qquad \vec\chi(t) = e^{tA}\,\vec\chi(0), \tag{8}\] em que \(A^n\) é o produto de \(n\) cópias de \(A\) e \(A^0 \equiv I\). Cada termo é uma matriz \(2\times 2\), e a soma é uma matriz \(2\times 2\) que depende de \(t\). Com um número \(a\) no lugar da matriz \(A\), a série é a de \(e^{at}\), e o mesmo argumento aplicado a \(\dot x = ax\) dá \(x(t) = e^{at}x(0)\). Derivando a série termo a termo, \[ \frac{\mathrm{d}}{\mathrm{d}t} e^{tA} = A + tA^2 + \frac{t^2A^3}{2} + \dots = A\left(I + tA + \frac{t^2A^2}{2} + \dots\right) = A\,e^{tA}, \] e \(e^{0A} = I\): a função \(e^{tA}\vec\chi(0)\) satisfaz \(\dot{\vec\chi} = A\vec\chi\) e vale \(\vec\chi(0)\) em \(t = 0\), como deve. Resta somar a série para a matriz do oscilador.
Com \(A\) dada em Equação 6, \[ A^2 = \begin{pmatrix} 0 & 1/m \\ -\kappa & 0 \end{pmatrix} \begin{pmatrix} 0 & 1/m \\ -\kappa & 0 \end{pmatrix} = \begin{pmatrix} -\kappa/m & 0 \\ 0 & -\kappa/m \end{pmatrix} = -\omega^2 I. \tag{9}\] O elemento \((1,1)\) é \(0\cdot 0 + (1/m)(-\kappa) = -\kappa/m\) e o elemento \((1,2)\) é \(0\cdot(1/m) + (1/m)\cdot 0 = 0\); os outros dois seguem do mesmo modo. A frequência \(\omega = \sqrt{\kappa/m}\) de Equação 1 aparece aqui. As potências seguintes são obtidas multiplicando por \(A\) ou por \(A^2\): \[ A^3 = A^2A = -\omega^2 A = \begin{pmatrix} 0 & -\omega^2/m \\ \kappa\,\omega^2 & 0 \end{pmatrix}, \qquad A^4 = A^2A^2 = \omega^4 I, \qquad A^5 = \omega^4 A, \qquad A^6 = -\omega^6 I. \] Em geral, \[ A^{2n} = (-\omega^2)^n I, \qquad A^{2n+1} = (-\omega^2)^n A. \tag{10}\] Toda potência par de \(A\) é um múltiplo de \(I\) e toda potência ímpar é um múltiplo de \(A\).
Substituímos Equação 10 em Equação 8 e separamos os termos pares dos ímpares: \[ e^{tA} = \left(1 - \frac{\omega^2t^2}{2} + \frac{\omega^4t^4}{24} - \frac{\omega^6t^6}{720} + \dots\right) I + \left(t - \frac{\omega^2t^3}{6} + \frac{\omega^4t^5}{120} - \dots\right) A. \] O primeiro parêntese é a série de \(\cos\omega t\). O segundo, multiplicado por \(\omega\), é \(\omega t - (\omega t)^3/6 + (\omega t)^5/120 - \dots = \sin\omega t\). Logo \[ e^{tA} = \cos(\omega t)\, I + \frac{\sin(\omega t)}{\omega}\, A = \begin{pmatrix} \cos\omega t & \dfrac{\sin\omega t}{m\omega} \\[2ex] -m\omega\sin\omega t & \cos\omega t \end{pmatrix}. \tag{11}\] A segunda igualdade usa \(\kappa/\omega = m\omega\), de modo que \(A/\omega = \begin{pmatrix} 0 & 1/(m\omega) \\ -m\omega & 0 \end{pmatrix}\). Em componentes, \(\vec\chi(t) = e^{tA}\vec\chi(0)\) é \[ x(t) = x(0)\cos\omega t + \frac{p(0)}{m\omega}\sin\omega t, \qquad p(t) = p(0)\cos\omega t - m\omega\, x(0)\sin\omega t. \tag{12}\] Para \(p(0) = 0\) a posição é \(x(0)\cos\omega t\), a solução conhecida do oscilador.
Conferimos as contas numericamente com \(m = \omega = 1\): as potências de \(A\), a série Equação 8 truncada em 14 termos, a exponencial calculada pelo scipy e a fórmula Equação 11.
m, omega = 1.0, 1.0
A = np.array([[0.0, 1.0 / m], [-m * omega**2, 0.0]])
for n in range(1, 5):
print(f"A^{n} =\n{np.linalg.matrix_power(A, n)}")
t1 = 2.7
serie = sum(np.linalg.matrix_power(t1 * A, n) / math.factorial(n) for n in range(14))
exata = np.cos(omega * t1) * np.eye(2) + np.sin(omega * t1) / omega * A
print(f"t = {t1}: max |série (14 termos) - fórmula| = {np.abs(serie - exata).max():.1e}")
print(f"max |expm(tA) - fórmula| = {np.abs(expm(t1 * A) - exata).max():.1e}")A^1 =
[[ 0. 1.]
[-1. 0.]]
A^2 =
[[-1. 0.]
[ 0. -1.]]
A^3 =
[[ 0. -1.]
[ 1. 0.]]
A^4 =
[[1. 0.]
[0. 1.]]
t = 2.7: max |série (14 termos) - fórmula| = 1.2e-05
max |expm(tA) - fórmula| = 2.2e-15Para dois vetores do espaço de fase, \(\vec\chi_1 = (x_1, p_1)^{\mathsf T}\) e \(\vec\chi_2 = (x_2, p_2)^{\mathsf T}\), o produto simplético é \[ \Omega(\vec\chi_1, \vec\chi_2) \equiv \vec\chi_1^{\mathsf T}\,\Omega\,\vec\chi_2 = x_1\, p_2 - p_1\, x_2 = \det\begin{pmatrix} x_1 & x_2 \\ p_1 & p_2 \end{pmatrix}. \tag{13}\] É a área orientada do paralelogramo de lados \(\vec\chi_1\) e \(\vec\chi_2\) no plano \((x, p)\): o valor absoluto é a área, o sinal é positivo quando \(\vec\chi_2\) está no sentido anti-horário a partir de \(\vec\chi_1\), e o produto é nulo quando os dois vetores são paralelos. Em particular, \(\Omega(\vec u, \vec u) = 0\) para qualquer \(\vec u\), a propriedade usada acima na conservação da energia.

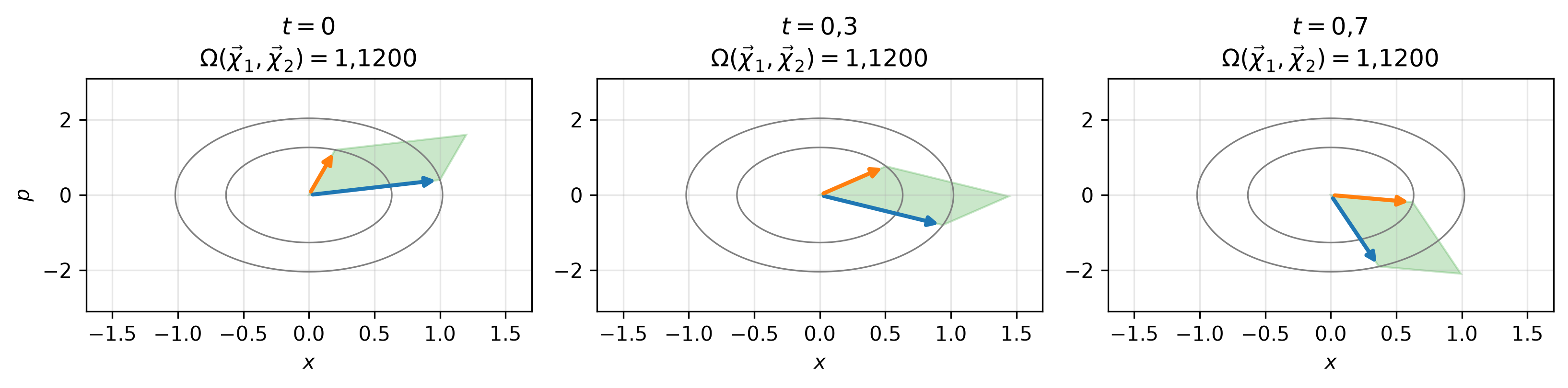

Se \(\vec\chi_1(t)\) e \(\vec\chi_2(t)\) são duas soluções, \(\dot{\vec\chi}_1 = A\vec\chi_1\) e \(\dot{\vec\chi}_2 = A\vec\chi_2\), então \[ \frac{\mathrm d}{\mathrm dt}\,\Omega(\vec\chi_1, \vec\chi_2) = \dot{\vec\chi}_1^{\mathsf T}\,\Omega\,\vec\chi_2 + \vec\chi_1^{\mathsf T}\,\Omega\,\dot{\vec\chi}_2 = \vec\chi_1^{\mathsf T}\left(A^{\mathsf T}\Omega + \Omega A\right)\vec\chi_2 . \] Para \(A = \Omega\mathsf H\), com qualquer matriz simétrica \(\mathsf H\), \[ A^{\mathsf T}\Omega + \Omega A = \mathsf H^{\mathsf T}\Omega^{\mathsf T}\Omega + \Omega\,\Omega\,\mathsf H = \mathsf H - \mathsf H = 0, \tag{14}\] em que usamos \(\mathsf H^{\mathsf T} = \mathsf H\), \(\Omega^{\mathsf T}\Omega = I\) e \(\Omega^2 = -I\). A conta não usa a forma particular de \(\mathsf H\) do oscilador: vale para qualquer Hamiltoniana quadrática, e a usaremos de novo para a cadeia. O produto simplético de duas soluções é constante no tempo: o paralelogramo de lados \(\vec\chi_1(t)\) e \(\vec\chi_2(t)\) muda de forma, mas não de área (Figura 3). Como a evolução é linear, ela leva o paralelogramo de vértices \(0\), \(\vec\chi_1\), \(\vec\chi_1 + \vec\chi_2\) e \(\vec\chi_2\) no paralelogramo de vértices \(0\), \(\vec\chi_1(t)\), \(\vec\chi_1(t) + \vec\chi_2(t)\) e \(\vec\chi_2(t)\). Uma região qualquer do espaço de fase pode ser preenchida por paralelogramos pequenos, e portanto a evolução preserva a área de qualquer região (teorema de Liouville).
m_ar, kappa_ar = 1.0, 4.0
omega_ar = np.sqrt(kappa_ar / m_ar)
A_ar = np.array([[0.0, 1.0 / m_ar], [-kappa_ar, 0.0]])
Omega_ar = np.array([[0.0, 1.0], [-1.0, 0.0]])
chi1_ar = np.array([1.0, 0.4])
chi2_ar = np.array([0.2, 1.2])
s_ar = np.linspace(0, 2 * np.pi / omega_ar, 300)
elipses_ar = [np.array([expm(s * A_ar) @ c for s in s_ar]) for c in (chi1_ar, chi2_ar)]
fig, axs = plt.subplots(1, 3, figsize=(11, 2.8))
for ax, t_ar in zip(axs, [0.0, 0.3, 0.7]):
c1, c2 = expm(t_ar * A_ar) @ chi1_ar, expm(t_ar * A_ar) @ chi2_ar
for elipse in elipses_ar:
ax.plot(elipse[:, 0], elipse[:, 1], color="gray", lw=0.8)
vertices = np.array([[0, 0], c1, c1 + c2, c2])
ax.fill(vertices[:, 0], vertices[:, 1], color="C2", alpha=0.25)
for c, cor in [(c1, "C0"), (c2, "C1")]:
ax.annotate("", xy=c, xytext=(0, 0), arrowprops=dict(arrowstyle="-|>", color=cor, lw=2))
ax.set_title(f"$t = {t_ar:g}$".replace(".", "{,}")
+ "\n" + rf"$\Omega(\vec\chi_1, \vec\chi_2) = {c1 @ Omega_ar @ c2:.4f}$".replace(".", "{,}"))
ax.set_xlim(-1.7, 1.7)
ax.set_ylim(-3.1, 3.1)
ax.set_xlabel("$x$")
ax.grid(True, alpha=0.3)
axs[0].set_ylabel("$p$")
fig.tight_layout()
plt.show()
Em termos da matriz de evolução, \(\Omega\big(e^{tA}\vec\chi_1, e^{tA}\vec\chi_2\big) = \vec\chi_1^{\mathsf T}\left(e^{tA}\right)^{\mathsf T}\Omega\,e^{tA}\,\vec\chi_2\), e a conservação para quaisquer \(\vec\chi_1\) e \(\vec\chi_2\) é \[ \left(e^{tA}\right)^{\mathsf T}\Omega\, e^{tA} = \Omega . \tag{15}\] Uma matriz \(M\) com \(M^{\mathsf T}\Omega M = \Omega\) é chamada simplética. Na Seção 1.4.2 veremos que, para matrizes \(2\times 2\), essa condição é o mesmo que \(\det M = 1\). O produto simplético é a estrutura que, na Aula 2, dará origem às variáveis de criação e aniquilação.
Para a cadeia de osciladores com uma condição inicial qualquer, e mais tarde para problemas sem solução fechada, precisaremos de integração numérica. O oscilador harmônico é o caso em que podemos comparar cada método com a solução exata Equação 11. Discretizamos o tempo em \(t_n \equiv n\,\Delta t\) e construímos uma regra \(\vec\chi_n \mapsto \vec\chi_{n+1}\) tal que \(\vec\chi_n\) aproxime \(\vec\chi(t_n)\).

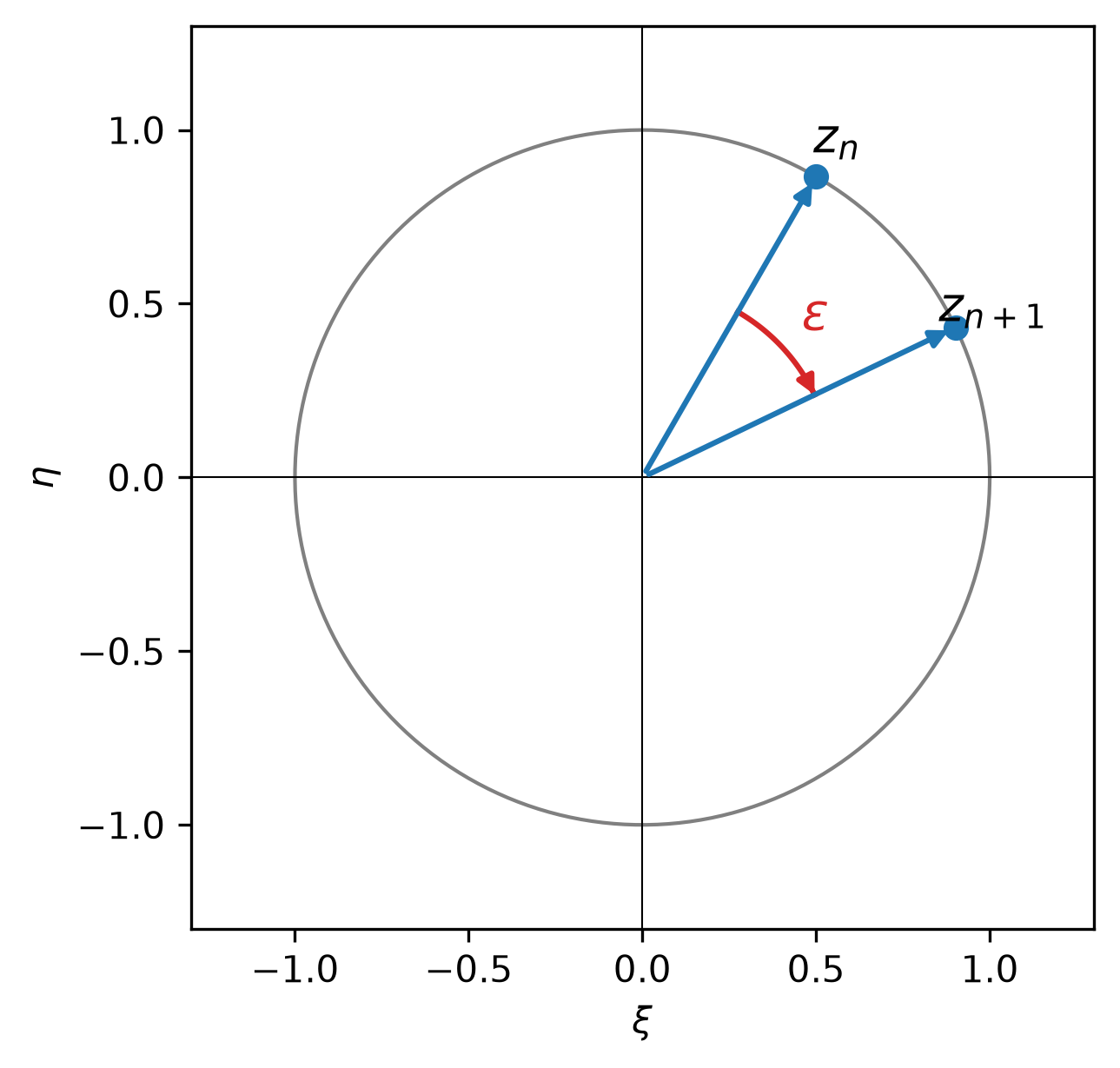

A análise dos métodos é mais simples nas variáveis \[ \xi \equiv \sqrt{m}\,\omega\, x, \qquad \eta \equiv \frac{p}{\sqrt m}, \qquad \varepsilon \equiv \omega\,\Delta t, \] nas quais \[ H = \frac{\xi^2 + \eta^2}{2}, \qquad \dot\xi = \omega\,\eta, \qquad \dot\eta = -\omega\,\xi, \qquad\text{ou seja,}\qquad \frac{\mathrm d}{\mathrm dt}\begin{pmatrix} \xi \\ \eta \end{pmatrix} = \omega\,\Omega \begin{pmatrix} \xi \\ \eta \end{pmatrix}. \] A energia é metade do quadrado da distância à origem no plano \((\xi, \eta)\), e a matriz \(A\) é substituída por \(\omega\Omega\). Como \(\Omega^2 = -I\), a exponencial Equação 11 com \(\omega t \to \varepsilon\) e \(A/\omega \to \Omega\) dá o passo exato de duração \(\Delta t\): \[ \begin{pmatrix} \xi_{n+1} \\ \eta_{n+1} \end{pmatrix} = M_{\rm ex}(\varepsilon)\begin{pmatrix} \xi_n \\ \eta_n \end{pmatrix}, \qquad M_{\rm ex}(\varepsilon) \equiv \cos\varepsilon\, I + \sin\varepsilon\, \Omega = \begin{pmatrix} \cos\varepsilon & \sin\varepsilon \\ -\sin\varepsilon & \cos\varepsilon \end{pmatrix}, \tag{16}\] a matriz de rotação de ângulo \(\varepsilon\) no sentido horário (Figura 4). Para os métodos lineares em \(\vec\chi\) é útil também a variável complexa \[ z \equiv \xi + i\eta, \qquad \dot z = -i\omega z, \qquad H = \frac{|z|^2}{2}, \] cuja evolução exata em um passo é \(z \mapsto e^{-i\varepsilon} z\). (A variável \(z\) reaparecerá na Aula 2, na construção das variáveis de criação e aniquilação.)
eps_fig = 0.6
theta0 = np.deg2rad(60.0)
theta1 = theta0 - eps_fig
fig, ax = plt.subplots(figsize=(4.5, 4.5))
circ = np.linspace(0, 2 * np.pi, 400)
ax.plot(np.cos(circ), np.sin(circ), color="gray", lw=1)
arco = np.linspace(theta1, theta0, 50)
ax.plot(0.55 * np.cos(arco), 0.55 * np.sin(arco), color="C3", lw=1.5)
ax.annotate("", xy=(0.55 * np.cos(theta1), 0.55 * np.sin(theta1)),
xytext=(0.55 * np.cos(theta1 + 0.05), 0.55 * np.sin(theta1 + 0.05)),
arrowprops=dict(arrowstyle="-|>", color="C3", lw=1.5))
for th, nome in [(theta0, "$z_n$"), (theta1, "$z_{n+1}$")]:
ax.annotate("", xy=(np.cos(th), np.sin(th)), xytext=(0, 0),
arrowprops=dict(arrowstyle="-|>", color="C0", lw=1.5))
ax.plot([np.cos(th)], [np.sin(th)], "o", color="C0")
ax.text(1.12 * np.cos(th), 1.12 * np.sin(th), nome, ha="center", va="center", fontsize=13)
ax.text(0.68 * np.cos((theta0 + theta1) / 2), 0.68 * np.sin((theta0 + theta1) / 2),
r"$\varepsilon$", color="C3", fontsize=14, ha="center", va="center")
ax.axhline(0, color="k", lw=0.5)
ax.axvline(0, color="k", lw=0.5)
ax.set_xlim(-1.3, 1.3)
ax.set_ylim(-1.3, 1.3)
ax.set_aspect("equal")
ax.set_xlabel(r"$\xi$")
ax.set_ylabel(r"$\eta$")
plt.show()
Cada método numérico substitui \(M_{\rm ex}(\varepsilon)\) por uma matriz \(M(\varepsilon)\) cujos elementos são polinômios em \(\varepsilon\), e o passo é \(\vec\chi_{n+1} = M(\varepsilon)\,\vec\chi_n\). Três propriedades de \(M(\varepsilon)\) determinam o comportamento da solução numérica.
O determinante mede a mudança das áreas. Para uma matriz \(2\times 2\) qualquer, \[ M = \begin{pmatrix} M_{11} & M_{12} \\ M_{21} & M_{22} \end{pmatrix}, \qquad M^{\mathsf T}\Omega M = \begin{pmatrix} M_{11} & M_{21} \\ M_{12} & M_{22} \end{pmatrix} \begin{pmatrix} M_{21} & M_{22} \\ -M_{11} & -M_{12} \end{pmatrix} = \begin{pmatrix} 0 & \det M \\ -\det M & 0 \end{pmatrix} = \det(M)\,\Omega, \] com \(\det M = M_{11}M_{22} - M_{12}M_{21}\). Portanto \[ \Omega(M\vec\chi_1, M\vec\chi_2) = \det(M)\;\Omega(\vec\chi_1, \vec\chi_2): \tag{17}\] o determinante é o fator pelo qual um passo multiplica o produto simplético, isto é, as áreas no espaço de fase. Em duas dimensões, \(M\) é simplética se, e somente se, \(\det M = 1\), e o determinante é uma forma indireta de medir \(M^{\mathsf T}\Omega M\). Para a matriz exata Equação 11, \(\det e^{tA} = \cos^2\omega t + \dfrac{\sin\omega t}{m\omega}\,m\omega\sin\omega t = 1\). Em \(2N\) dimensões a condição \(M^{\mathsf T}\Omega M = \Omega\) é mais forte que \(\det M = 1\), e é ela que vale para a cadeia.
Autovalores a partir do traço e do determinante. Os autovalores de \(M\) são as raízes do polinômio característico \[ \det(M - \lambda I) = (M_{11} - \lambda)(M_{22} - \lambda) - M_{12}M_{21} = \lambda^2 - (\operatorname{tr} M)\,\lambda + \det M, \] com \(\operatorname{tr} M \equiv M_{11} + M_{22}\). Escrevendo o polinômio como \((\lambda - \lambda_1)(\lambda - \lambda_2)\) e comparando os coeficientes, \[ \lambda_1 + \lambda_2 = \operatorname{tr} M, \qquad \lambda_1\lambda_2 = \det M, \qquad \lambda_{1,2} = \frac{\operatorname{tr} M \pm \sqrt{(\operatorname{tr} M)^2 - 4\det M}}{2} . \tag{18}\] Os dois números \(\operatorname{tr} M\) e \(\det M\) determinam os autovalores. Para uma matriz real há três casos.
A série de Taylor da Seção 1.3, agora em torno de \(t_n\) e com \(\dot{\vec\chi} = A\vec\chi\), é \[ \vec\chi(t_{n+1}) = \vec\chi(t_n) + \Delta t\,\dot{\vec\chi}(t_n) + \frac{\Delta t^2}{2}\,\ddot{\vec\chi}(t_n) + \dots = \vec\chi(t_n) + \Delta t\, A \vec\chi(t_n) + O(\Delta t^2). \] O método de Euler explícito mantém os dois primeiros termos: \[ \vec\chi_{n+1} = \vec\chi_n + \Delta t\, A \vec\chi_n = (I + \Delta t\, A)\, \vec\chi_n. \] O passo segue a reta tangente à trajetória em \(\vec\chi_n\), na direção da velocidade \(A\vec\chi_n\) no espaço de fase, durante \(\Delta t\). Nas variáveis adimensionais, \(\Delta t\,A \to \varepsilon\Omega\) e a matriz do passo é \[ M_{\rm E}(\varepsilon) \equiv I + \varepsilon\Omega = \begin{pmatrix} 1 & \varepsilon \\ -\varepsilon & 1 \end{pmatrix}, \tag{19}\] os dois primeiros termos da série de \(M_{\rm ex} = \cos\varepsilon\,I + \sin\varepsilon\,\Omega\). Como \(M_{\rm E} - M_{\rm ex} = (\varepsilon^2/2)\,I + O(\varepsilon^3)\), o método é de primeira ordem. O traço é \(\operatorname{tr} M_{\rm E} = 2\) e o determinante é \(\det M_{\rm E} = 1 + \varepsilon^2\); por Equação 18 os autovalores são \(\lambda = 1 \pm i\varepsilon\), de módulo \(\sqrt{1 + \varepsilon^2} > 1\). A matriz \(M_{\rm E}\) pode ser escrita como \[ M_{\rm E}(\varepsilon) = \sqrt{1+\varepsilon^2}\;M_{\rm ex}(\arctan\varepsilon), \] pois \(\cos(\arctan\varepsilon) = 1/\sqrt{1+\varepsilon^2}\) e \(\sin(\arctan\varepsilon) = \varepsilon/\sqrt{1+\varepsilon^2}\). Um passo de Euler é uma rotação de ângulo \(\arctan\varepsilon < \varepsilon\) (a trajetória numérica atrasa em relação à exata) seguida de uma dilatação por \(\sqrt{1+\varepsilon^2}\): a tangente se afasta da circunferência. Na variável \(z\), o passo é \(z_{n+1} = (1 - i\varepsilon)\, z_n\), e como \(|1 - i\varepsilon|^2 = 1 + \varepsilon^2\), \[ H_{n+1} = \left(1 + \varepsilon^2\right) H_n, \qquad H_n = \left(1 + \varepsilon^2\right)^n H_0 . \] A energia cresce por um fator fixo a cada passo. O erro não é apenas de ordem \(\Delta t\) em cada passo: ele se acumula com o mesmo sinal, e a trajetória no espaço de fase é uma espiral que se afasta da origem. Pela Equação 17, as áreas também crescem pelo fator \(\det M_{\rm E} = 1 + \varepsilon^2\) a cada passo.
Passo pequeno ou passo grande. Para integrar até um instante \(t\) são necessários \(n = t/\Delta t = \omega t/\varepsilon\) passos, e \[ \frac{H_n}{H_0} = \left(1 + \varepsilon^2\right)^{\omega t/\varepsilon} \approx e^{\varepsilon\,\omega t} \qquad (\varepsilon \ll 1). \] Um passo menor reduz o erro relativo, que é \(\approx\varepsilon\,\omega t\) enquanto é pequeno, mas exige proporcionalmente mais passos. Um passo maior economiza passos, e o erro cresce exponencialmente com \(\varepsilon\,\omega t\). Para 20 períodos (\(\omega t = 40\pi\)) com erro de \(1\%\) na energia, é preciso \(\varepsilon < \ln(1{,}01)/(40\pi) = 7{,}9\times 10^{-5}\), isto é, \(1{,}6\times 10^{6}\) passos. Com \(\varepsilon = 0{,}05\) são \(2513\) passos, e a energia final é \(5{,}3\times 10^{2}\) vezes maior que a inicial (Seção 1.4.8). Por ser de primeira ordem, o Euler explícito precisa de dez vezes mais passos para reduzir o erro por um fator dez.
No método de Euler explícito, \(\xi\) e \(\eta\) são atualizados com os valores antigos um do outro. O método de Euler simplético atualiza primeiro o momento e usa o momento já atualizado para atualizar a posição: \[ p_{n+1} = p_n - \Delta t\, \kappa x_n, \qquad x_{n+1} = x_n + \Delta t\, \frac{p_{n+1}}{m}. \] Nas variáveis adimensionais as duas etapas são \[ \eta_{n+1} = \eta_n - \varepsilon\,\xi_n, \qquad \xi_{n+1} = \xi_n + \varepsilon\,\eta_{n+1}. \] Cada etapa é um cisalhamento: desloca cada ponto do plano paralelamente a um eixo, por uma distância proporcional à outra coordenada. As matrizes das duas etapas são \[ S_\eta(\varepsilon) \equiv \begin{pmatrix} 1 & 0 \\ -\varepsilon & 1 \end{pmatrix}, \qquad S_\xi(\varepsilon) \equiv \begin{pmatrix} 1 & \varepsilon \\ 0 & 1 \end{pmatrix}, \tag{20}\] ambas com determinante 1: um cisalhamento deforma uma figura sem alterar sua área (Figura 5). O passo completo é o produto, com \(S_\eta\) à direita porque é aplicado primeiro: \[ M_{\rm SE}(\varepsilon) \equiv S_\xi(\varepsilon)\,S_\eta(\varepsilon) = \begin{pmatrix} 1 & \varepsilon \\ 0 & 1 \end{pmatrix} \begin{pmatrix} 1 & 0 \\ -\varepsilon & 1 \end{pmatrix} = \begin{pmatrix} 1 - \varepsilon^2 & \varepsilon \\ -\varepsilon & 1 \end{pmatrix}, \tag{21}\] com \(\det M_{\rm SE} = \det S_\xi \det S_\eta = 1\): o método preserva áreas. A diferença para a rotação exata é \(M_{\rm SE} - M_{\rm ex} = \begin{pmatrix} -\varepsilon^2/2 & 0 \\ 0 & \varepsilon^2/2 \end{pmatrix} + O(\varepsilon^3)\): o método é de primeira ordem, como o Euler explícito, mas o erro de um passo deforma a figura em vez de dilatá-la.

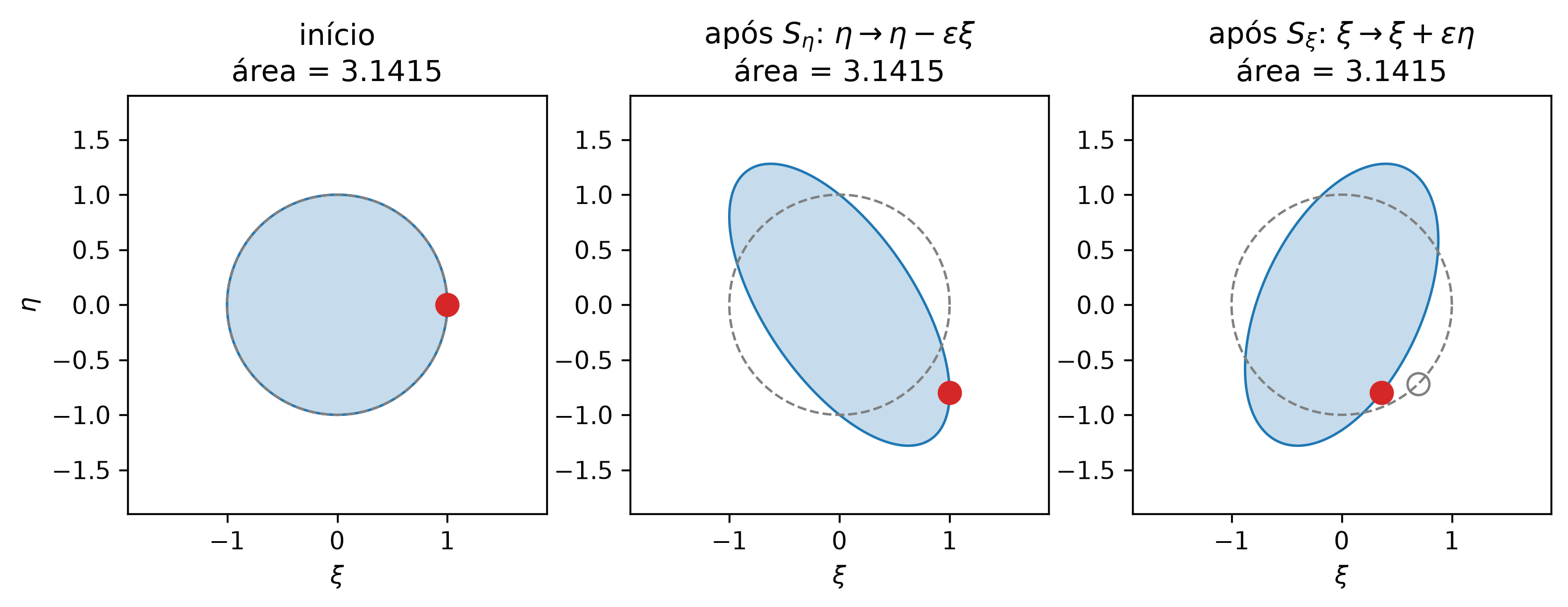

O grupo simplético. O que se exige de um passo é \(M^{\mathsf T}\Omega M = \Omega\), a propriedade Equação 15 da evolução exata; em duas dimensões é o mesmo que \(\det M = 1\) (Equação 17). As matrizes com essa propriedade formam um grupo, o grupo simplético \(\mathrm{Sp}(2, \mathbb R)\): o produto de duas delas satisfaz \((M_1M_2)^{\mathsf T}\Omega\,M_1M_2 = M_2^{\mathsf T}\big(M_1^{\mathsf T}\Omega M_1\big)M_2 = M_2^{\mathsf T}\Omega M_2 = \Omega\), e a inversa de uma delas também pertence ao grupo. Os cisalhamentos \(S_\xi(\alpha)\) e \(S_\eta(\alpha)\), com \(\alpha\) real qualquer, pertencem a \(\mathrm{Sp}(2, \mathbb R)\) e geram o grupo: toda matriz \(M \in \mathrm{Sp}(2, \mathbb R)\) com \(M_{12} \neq 0\) é o produto de três cisalhamentos, \[ M = S_\eta\!\left(\frac{1 - M_{22}}{M_{12}}\right) S_\xi(M_{12})\, S_\eta\!\left(\frac{1 - M_{11}}{M_{12}}\right) \tag{22}\] (Seção 1.5, exercício 5), e as matrizes com \(M_{12} = 0\) são produtos de quatro. Para construir um método que preserva o produto simplético basta, portanto, compor cisalhamentos. Cada cisalhamento atualiza uma das variáveis usando apenas a outra, o que se programa para qualquer força \(F(x)\); é assim que são construídos o Euler simplético e o Verlet.
eps_c = 0.8
th = np.linspace(0, 2 * np.pi, 400, endpoint=False)
disco = np.array([np.cos(th), np.sin(th)])
S_eta = np.array([[1.0, 0.0], [-eps_c, 1.0]])
S_xi = np.array([[1.0, eps_c], [0.0, 1.0]])
ponto = np.array([1.0, 0.0])
etapas = [
("início", np.eye(2)),
(r"após $S_\eta$: $\eta \to \eta - \varepsilon\xi$", S_eta),
(r"após $S_\xi$: $\xi \to \xi + \varepsilon\eta$", S_xi @ S_eta),
]
def area_poligono(borda):
x, y = borda
return 0.5 * abs(np.dot(x, np.roll(y, -1)) - np.dot(y, np.roll(x, -1)))
fig, axs = plt.subplots(1, 3, figsize=(10.5, 3.2))
for ax, (titulo, Mat) in zip(axs, etapas):
borda = Mat @ disco
ax.fill(borda[0], borda[1], color="C0", alpha=0.25)
ax.plot(borda[0], borda[1], color="C0", lw=1)
ax.plot(disco[0], disco[1], "--", color="gray", lw=1)
pt = Mat @ ponto
ax.plot([pt[0]], [pt[1]], "o", color="C3", ms=9)
ax.set_title(f"{titulo}\nárea = {area_poligono(borda):.4f}")
ax.set_xlim(-1.9, 1.9)
ax.set_ylim(-1.9, 1.9)
ax.set_aspect("equal")
ax.set_xlabel(r"$\xi$")
axs[0].set_ylabel(r"$\eta$")
axs[2].plot([np.cos(eps_c)], [-np.sin(eps_c)], "o", mfc="none", color="gray", ms=9)
plt.show()
O traço de \(M_{\rm SE}\) é \(2 - \varepsilon^2\) e o determinante é \(1\). Por Equação 18, para \(\varepsilon < 2\) os autovalores são \(e^{\pm i\theta}\) com \(\cos\theta = 1 - \varepsilon^2/2\), de módulo 1, e a solução numérica não cresce. Mais que isso: a forma quadrática \[ \tilde H_{\rm SE} \equiv \frac{\xi^2 + \eta^2 - \varepsilon\, \xi\eta}{2} = \frac12 \begin{pmatrix} \xi & \eta \end{pmatrix} Q_{\rm SE} \begin{pmatrix} \xi \\ \eta \end{pmatrix}, \qquad Q_{\rm SE} \equiv \begin{pmatrix} 1 & -\varepsilon/2 \\ -\varepsilon/2 & 1 \end{pmatrix}, \] é conservada exatamente pelo passo, pois \(M_{\rm SE}^{\mathsf T} Q_{\rm SE} M_{\rm SE} = Q_{\rm SE}\) (Seção 1.5, exercício 2). A trajetória numérica é a elipse \(\tilde H_{\rm SE} = \text{constante}\), inclinada em relação aos eixos (Figura 6). Como \(H - \tilde H_{\rm SE} = \varepsilon\,\xi\eta/2\), a energia \(H\) oscila ao longo da elipse com amplitude relativa da ordem de \(\varepsilon/2\), sem crescer com o tempo.
O método de Verlet (ou leapfrog) é a versão simetrizada do Euler simplético: meio passo no momento, um passo na posição, meio passo no momento. Para uma força \(F(x)\), \[ p_{n+1/2} = p_n + \frac{\Delta t}{2} F(x_n), \qquad x_{n+1} = x_n + \Delta t\,\frac{p_{n+1/2}}{m}, \qquad p_{n+1} = p_{n+1/2} + \frac{\Delta t}{2} F(x_{n+1}), \tag{23}\] com \(F(x) = -\kappa x\) para o oscilador. Nas variáveis adimensionais o passo é o produto de três cisalhamentos, \[ M_{\rm V}(\varepsilon) \equiv S_\eta(\varepsilon/2)\,S_\xi(\varepsilon)\,S_\eta(\varepsilon/2) = \begin{pmatrix} 1 - \varepsilon^2/2 & \varepsilon \\ -\varepsilon + \varepsilon^3/4 & 1 - \varepsilon^2/2 \end{pmatrix}, \tag{24}\] com determinante 1. A diferença para a rotação exata é \[ M_{\rm V} - M_{\rm ex} = \begin{pmatrix} -\varepsilon^4/24 & \varepsilon^3/6 \\ \varepsilon^3/12 & -\varepsilon^4/24 \end{pmatrix} + O(\varepsilon^5): \] a diagonal coincide com \(\cos\varepsilon = 1 - \varepsilon^2/2 + \dots\) até a ordem \(\varepsilon^3\) e os outros elementos coincidem com \(\pm\sin\varepsilon = \pm(\varepsilon - \varepsilon^3/6 + \dots)\) até a ordem \(\varepsilon^2\). O método é de segunda ordem. A razão é a simetria da composição: trocar \(\varepsilon\) por \(-\varepsilon\) inverte cada cisalhamento e a ordem dos três fatores, logo \(M_{\rm V}(-\varepsilon) = M_{\rm V}(\varepsilon)^{-1}\), a mesma propriedade de \(M_{\rm ex}\). Um método com essa propriedade só tem termos de ordem ímpar no erro de um passo, e o termo de ordem \(\varepsilon^2\) do Euler simplético desaparece.
O traço de \(M_{\rm V}\) é \(2 - \varepsilon^2\), o mesmo de \(M_{\rm SE}\). Para \(\varepsilon < 2\) os autovalores são \(e^{\pm i\theta_{\rm V}}\) com \[ \cos\theta_{\rm V} = 1 - \frac{\varepsilon^2}{2}, \qquad\text{isto é,}\qquad \theta_{\rm V} = 2\arcsin\frac{\varepsilon}{2} = \varepsilon + \frac{\varepsilon^3}{24} + \dots \] Um passo de Verlet avança a fase em \(\theta_{\rm V}\) em vez de \(\varepsilon\): a trajetória numérica percorre a elipse com frequência \(\omega(1 + \varepsilon^2/24 + \dots)\) em vez de \(\omega\), e não cresce. Para \(\varepsilon > 2\) o traço é menor que \(-2\), os autovalores são reais e um deles tem módulo maior que 1: a solução numérica cresce exponencialmente. A condição de estabilidade é \[ \omega\,\Delta t < 2. \tag{25}\] Essa condição reaparecerá na cadeia, onde \(\omega\) será a maior frequência do sistema. A forma quadrática conservada pelo passo é \[ \tilde H_{\rm V} \equiv \frac{\eta^2}{2} + \left(1 - \frac{\varepsilon^2}{4}\right)\frac{\xi^2}{2} = \frac12 \begin{pmatrix} \xi & \eta \end{pmatrix} Q_{\rm V} \begin{pmatrix} \xi \\ \eta \end{pmatrix}, \qquad Q_{\rm V} \equiv \begin{pmatrix} 1 - \varepsilon^2/4 & 0 \\ 0 & 1 \end{pmatrix}, \] com \(M_{\rm V}^{\mathsf T} Q_{\rm V} M_{\rm V} = Q_{\rm V}\) (Seção 1.5, exercício 3). A trajetória numérica é a elipse \(\tilde H_{\rm V} = \text{constante}\), de semieixos \(1\) em \(\eta\) e \(1/\sqrt{1 - \varepsilon^2/4}\) em \(\xi\) (em unidades de \(\sqrt{2\tilde H_{\rm V}}\)). Como \(H - \tilde H_{\rm V} = \varepsilon^2\xi^2/8\), a energia oscila com amplitude relativa de até \(\varepsilon^2/4\).
O método de Runge–Kutta de quarta ordem (RK4) avalia a velocidade \(f(\vec\chi) = A\vec\chi\) em quatro pontos: no início do passo, duas vezes no meio e no fim, cada avaliação usando a anterior para estimar o ponto, \[ k_1 = f(\vec\chi_n), \qquad k_2 = f\!\left(\vec\chi_n + \tfrac{\Delta t}{2}k_1\right), \qquad k_3 = f\!\left(\vec\chi_n + \tfrac{\Delta t}{2}k_2\right), \qquad k_4 = f\!\left(\vec\chi_n + \Delta t\,k_3\right), \] e avança com a média ponderada \[ \vec\chi_{n+1} = \vec\chi_n + \frac{\Delta t}{6}\left(k_1 + 2k_2 + 2k_3 + k_4\right). \tag{26}\] Os pesos \(1, 2, 2, 1\) são os da regra de Simpson para a integral \(\int_{t_n}^{t_{n+1}} f\,\mathrm{d}t\). Para o sistema linear \(f(\vec\chi) = A\vec\chi\) as quatro avaliações são \[ k_1 = A\vec\chi_n, \qquad k_2 = \left(A + \tfrac{\Delta t}{2}A^2\right)\vec\chi_n, \qquad k_3 = \left(A + \tfrac{\Delta t}{2}A^2 + \tfrac{\Delta t^2}{4}A^3\right)\vec\chi_n, \] \[ k_4 = \left(A + \Delta t\,A^2 + \tfrac{\Delta t^2}{2}A^3 + \tfrac{\Delta t^3}{4}A^4\right)\vec\chi_n, \] e a média ponderada Equação 26 dá \[ \vec\chi_{n+1} = \left(I + \Delta t\,A + \frac{\Delta t^2A^2}{2} + \frac{\Delta t^3A^3}{6} + \frac{\Delta t^4A^4}{24}\right)\vec\chi_n, \tag{27}\] os cinco primeiros termos da série Equação 8 de \(e^{\Delta t\,A}\). (Conferindo o coeficiente de \(\Delta t^3A^3\): \(k_3\) e \(k_4\) contribuem com \((2\cdot\tfrac14 + \tfrac12)/6 = \tfrac16\).) Nas variáveis adimensionais, \[ M_{\rm RK4}(\varepsilon) \equiv \sum_{k=0}^{4}\frac{(\varepsilon\Omega)^k}{k!} = \left(1 - \frac{\varepsilon^2}{2} + \frac{\varepsilon^4}{24}\right) I + \left(\varepsilon - \frac{\varepsilon^3}{6}\right) \Omega, \tag{28}\] a rotação \(M_{\rm ex} = \cos\varepsilon\,I + \sin\varepsilon\,\Omega\) com as séries de \(\cos\varepsilon\) e \(\sin\varepsilon\) truncadas na ordem \(\varepsilon^4\): o método é de quarta ordem. Na variável \(z\) o passo é \(z_{n+1} = R(-i\varepsilon)\, z_n\), com \(R(w) \equiv 1 + w + w^2/2 + w^3/6 + w^4/24\), e \[ \frac{H_{n+1}}{H_n} = |R(-i\varepsilon)|^2 = 1 - \frac{\varepsilon^6}{72} + \frac{\varepsilon^8}{576} \] (Seção 1.5, exercício 4). O erro por passo é muito menor que nos métodos anteriores, mas tem sempre o mesmo sinal: a energia decresce cerca de \(\varepsilon^6/72\) por passo e o erro acumulado cresce linearmente com o número de passos. O determinante é \(\det M_{\rm RK4} = |R(-i\varepsilon)|^2 \neq 1\): o RK4 não preserva áreas.
| Método | \(M(\varepsilon)\) | Ordem | \(\det M\) | \(\lvert\lambda\rvert\) |
|---|---|---|---|---|
| Exato | \(\cos\varepsilon\, I + \sin\varepsilon\, \Omega\) | \(1\) | \(1\) | |
| Euler explícito | \(I + \varepsilon\Omega\) | 1 | \(1 + \varepsilon^2\) | \(\sqrt{1 + \varepsilon^2}\) |
| Euler simplético | \(S_\xi(\varepsilon)\, S_\eta(\varepsilon)\) | 1 | \(1\) | \(1\) para \(\varepsilon < 2\) |
| Verlet | \(S_\eta(\varepsilon/2)\, S_\xi(\varepsilon)\, S_\eta(\varepsilon/2)\) | 2 | \(1\) | \(1\) para \(\varepsilon < 2\) |
| RK4 | \(\sum_{k=0}^{4} (\varepsilon\Omega)^k/k!\) | 4 | \(1 - \varepsilon^6/72 + \varepsilon^8/576\) | \(\sqrt{\det M}\) |
Os dois métodos simpléticos têm \(\det M = 1\) e autovalores de módulo 1: a energia oscila em torno do valor inicial e não deriva. Os dois outros têm \(|\lambda| \neq 1\): a energia muda com o mesmo sinal a cada passo. A ordem determina o tamanho do erro de fase e da oscilação da energia.
Os métodos não simpléticos são escritos para um sistema genérico \(\dot{\vec\chi} = f(\vec\chi)\); os simpléticos, para a forma \(\dot x = p/m\), \(\dot p = F(x)\). As mesmas funções serão usadas para a cadeia, onde \(x\), \(p\) e \(F\) são vetores.
def passo_euler(f, chi, dt):
return chi + dt * f(chi)
def passo_rk4(f, chi, dt):
k1 = f(chi)
k2 = f(chi + 0.5 * dt * k1)
k3 = f(chi + 0.5 * dt * k2)
k4 = f(chi + dt * k3)
return chi + dt * (k1 + 2 * k2 + 2 * k3 + k4) / 6
def passo_euler_simpletico(F, x, p, dt, m):
p = p + dt * F(x)
x = x + dt * p / m
return x, p
def passo_verlet(F, x, p, dt, m):
p = p + 0.5 * dt * F(x)
x = x + dt * p / m
p = p + 0.5 * dt * F(x)
return x, pIntegramos o oscilador com \(m = \omega = 1\) (período \(2\pi\)), condição inicial \(x(0) = 1\), \(p(0) = 0\), e passo \(\Delta t = 0{,}05\) (\(\varepsilon = 0{,}05\)) durante 20 períodos.
def f_ho(chi):
return A @ chi
def F_ho(x):
return -m * omega**2 * x
def energia_ho(x, p):
return p**2 / (2 * m) + m * omega**2 * x**2 / 2Com \(m = \omega = 1\) temos \(\xi = x\), \(\eta = p\) e \(\varepsilon = \Delta t\). Antes da integração longa, aplicamos oito passos de cada método com \(\varepsilon = 0{,}8\) a partir de \(\xi = 1\), \(\eta = 0\), e comparamos com os oito passos exatos (rotações de \(0{,}8\) rad):

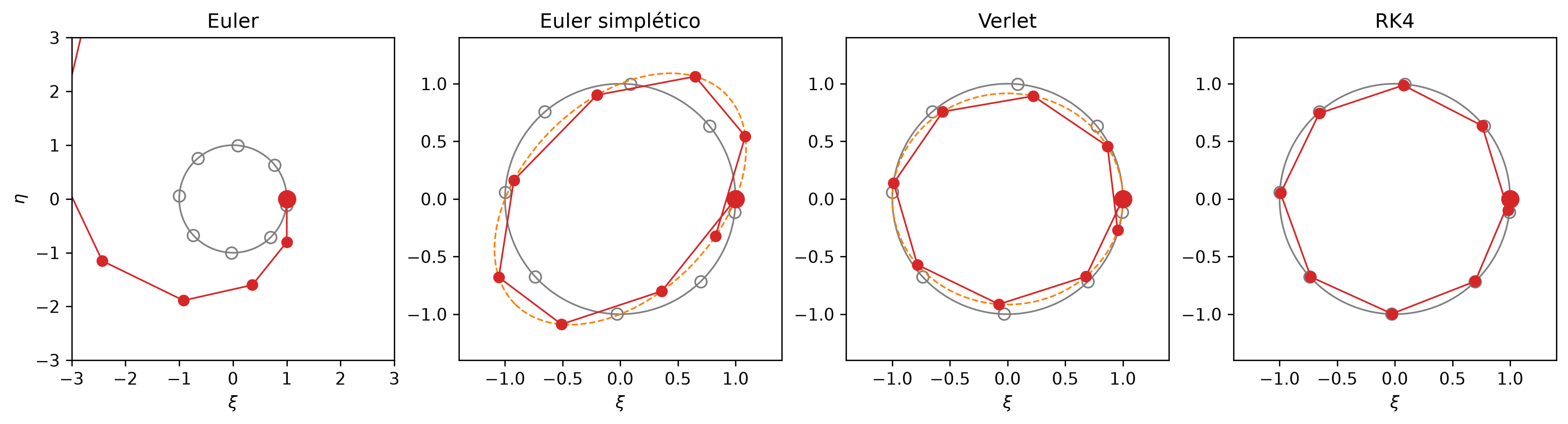

eps_g = 0.8
n_g = 8
chi0_g = np.array([1.0, 0.0])
passos_g = {}
chi = np.empty((n_g + 1, 2))
chi[0] = chi0_g
for n in range(n_g):
chi[n + 1] = passo_euler(f_ho, chi[n], eps_g)
passos_g["Euler"] = chi
chi = np.empty((n_g + 1, 2))
chi[0] = chi0_g
for n in range(n_g):
chi[n + 1] = passo_euler_simpletico(F_ho, chi[n, 0], chi[n, 1], eps_g, m)
passos_g["Euler simplético"] = chi
chi = np.empty((n_g + 1, 2))
chi[0] = chi0_g
for n in range(n_g):
chi[n + 1] = passo_verlet(F_ho, chi[n, 0], chi[n, 1], eps_g, m)
passos_g["Verlet"] = chi
chi = np.empty((n_g + 1, 2))
chi[0] = chi0_g
for n in range(n_g):
chi[n + 1] = passo_rk4(f_ho, chi[n], eps_g)
passos_g["RK4"] = chi
ang = -eps_g * np.arange(n_g + 1)
exatos = np.column_stack([np.cos(ang), np.sin(ang)])
circ = np.linspace(0, 2 * np.pi, 400)
fig, axs = plt.subplots(1, 4, figsize=(16, 4.3))
for ax, (nome, chi) in zip(axs, passos_g.items()):
ax.plot(np.cos(circ), np.sin(circ), color="gray", lw=1)
ax.plot(exatos[:, 0], exatos[:, 1], "o", mfc="none", color="gray", ms=7)
if nome == "Euler simplético":
# elipse (xi^2 + eta^2 - eps xi eta)/2 = 1/2: parametrizada por rotação da base própria
th = np.linspace(0, 2 * np.pi, 400)
Q = np.array([[1.0, -eps_g / 2], [-eps_g / 2, 1.0]])
lam, V = np.linalg.eigh(Q)
pts = V @ (np.array([np.cos(th), np.sin(th)]) / np.sqrt(lam)[:, None])
ax.plot(pts[0], pts[1], "--", color="C1", lw=1)
if nome == "Verlet":
ax.plot(np.cos(circ), np.sqrt(1 - eps_g**2 / 4) * np.sin(circ), "--", color="C1", lw=1)
ax.plot(chi[:, 0], chi[:, 1], "o-", color="C3", ms=6, lw=1)
ax.plot(chi[0, 0], chi[0, 1], "o", color="C3", ms=10)
lim = 3.0 if nome == "Euler" else 1.4
ax.set_xlim(-lim, lim)
ax.set_ylim(-lim, lim)
ax.set_aspect("equal")
ax.set_title(nome)
ax.set_xlabel(r"$\xi$")
axs[0].set_ylabel(r"$\eta$")
plt.show()
for nome, chi in passos_g.items():
H = energia_ho(chi[:, 0], chi[:, 1])
print(f"{nome:17s}: H_8/H_0 = {H[-1] / H[0]:.3f}, min H/H_0 = {H.min() / H[0]:.3f}, max H/H_0 = {H.max() / H[0]:.3f}")
print(f"previsões: Euler (1+eps^2)^8 = {(1 + eps_g**2) ** n_g:.1f}, RK4 (1 - eps^6/72 + eps^8/576)^8 = {(1 - eps_g**6 / 72 + eps_g**8 / 576) ** n_g:.3f}")Euler : H_8/H_0 = 52.330, min H/H_0 = 1.000, max H/H_0 = 52.330
Euler simplético : H_8/H_0 = 0.786, min H/H_0 = 0.770, max H/H_0 = 1.573
Verlet : H_8/H_0 = 0.986, min H/H_0 = 0.841, max H/H_0 = 1.000
RK4 : H_8/H_0 = 0.974, min H/H_0 = 0.974, max H/H_0 = 1.000
previsões: Euler (1+eps^2)^8 = 52.3, RK4 (1 - eps^6/72 + eps^8/576)^8 = 0.974dt = 0.05
n_passos = int(20 * 2 * np.pi / dt)
t = dt * np.arange(n_passos + 1)
chi0 = np.array([1.0, 0.0])
def integra_ho(nome, chi0, dt, n_passos):
chi = np.empty((n_passos + 1, 2))
chi[0] = chi0
for n in range(n_passos):
if nome == "Euler":
chi[n + 1] = passo_euler(f_ho, chi[n], dt)
elif nome == "RK4":
chi[n + 1] = passo_rk4(f_ho, chi[n], dt)
elif nome == "Euler simplético":
chi[n + 1] = passo_euler_simpletico(F_ho, chi[n, 0], chi[n, 1], dt, m)
elif nome == "Verlet":
chi[n + 1] = passo_verlet(F_ho, chi[n, 0], chi[n, 1], dt, m)
return chi
metodos = ["Euler", "RK4", "Euler simplético", "Verlet"]
trajetorias = {nome: integra_ho(nome, chi0, dt, n_passos) for nome in metodos}
E0 = energia_ho(*chi0)
eps = omega * dt
print(f"{n_passos} passos, eps = {eps}")
for nome, chi in trajetorias.items():
erro = np.abs(energia_ho(chi[:, 0], chi[:, 1]) - E0) / E0
print(f"{nome:17s}: erro relativo final {erro[-1]:.2e}, máximo {erro.max():.2e}")
print(f"previsões: Euler (1+eps^2)^n - 1 = {(1 + eps**2) ** n_passos - 1:.2e}, "
f"RK4 n eps^6/72 = {n_passos * eps**6 / 72:.2e}, "
f"Verlet eps^2/4 = {eps**2 / 4:.2e}, Euler simplético ~ eps/2 = {eps / 2:.2e}")2513 passos, eps = 0.05
Euler : erro relativo final 5.30e+02, máximo 5.30e+02
RK4 : erro relativo final 5.45e-07, máximo 5.45e-07
Euler simplético : erro relativo final 3.07e-05, máximo 2.56e-02
Verlet : erro relativo final 2.36e-10, máximo 6.25e-04
previsões: Euler (1+eps^2)^n - 1 = 5.30e+02, RK4 n eps^6/72 = 5.45e-07, Verlet eps^2/4 = 6.25e-04, Euler simplético ~ eps/2 = 2.50e-02fig, ax = plt.subplots()

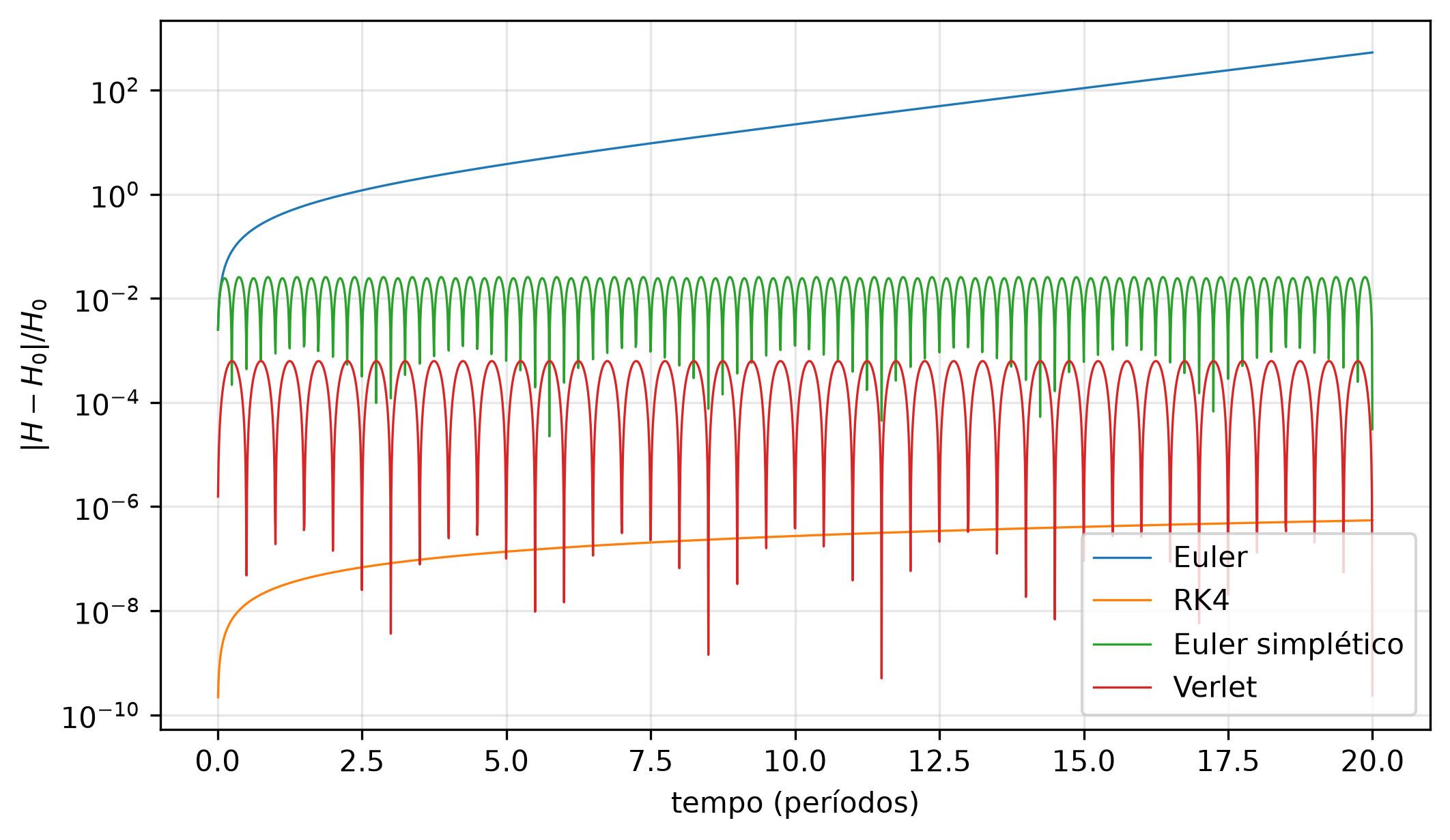

for nome, chi in trajetorias.items():
erro = np.abs(energia_ho(chi[:, 0], chi[:, 1]) - E0) / E0
ax.semilogy(t[1:] / (2 * np.pi), erro[1:], label=nome, lw=0.8)
ax.set_xlabel("tempo (períodos)")
ax.set_ylabel(r"$|H - H_0| / H_0$")
ax.legend()
ax.grid(True, alpha=0.3)
plt.show()

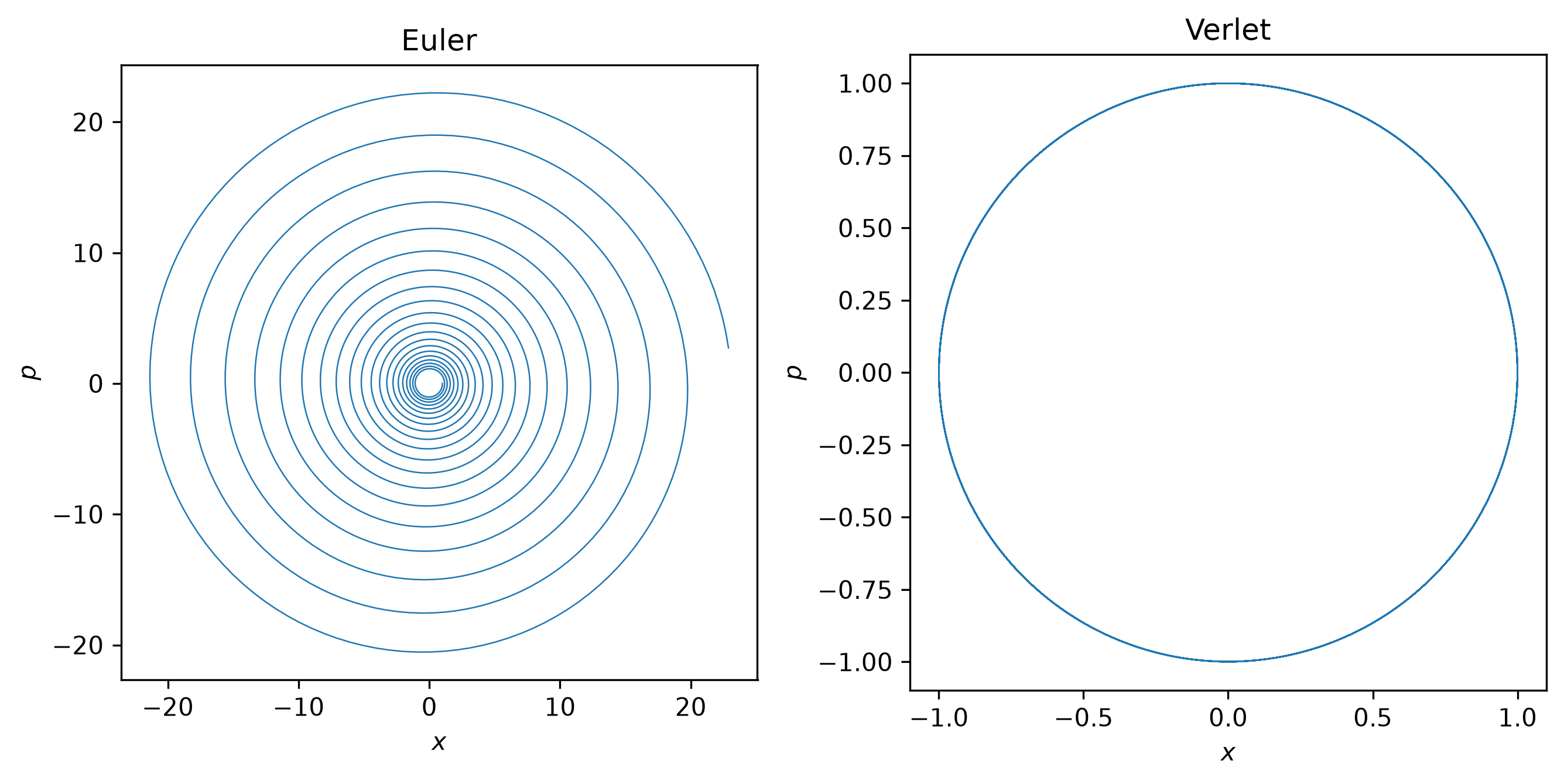

fig, axs = plt.subplots(1, 2, figsize=(9, 4.5))
for ax, nome in zip(axs, ["Euler", "Verlet"]):
chi = trajetorias[nome]
ax.plot(chi[:, 0], chi[:, 1], lw=0.6)
ax.set_title(nome)
ax.set_xlabel("$x$")
ax.set_ylabel("$p$")
ax.set_aspect("equal")
fig.tight_layout()
plt.show()
Por fim, o produto simplético Equação 13 de duas trajetórias numéricas, com condições iniciais \(\vec\chi_1 = (1, 0)^{\mathsf T}\) e \(\vec\chi_2 = (0, 1)^{\mathsf T}\). Pela Equação 17, um passo multiplica \(\Omega(\vec\chi_1, \vec\chi_2)\) por \(\det M\): os métodos simpléticos o conservam exatamente, o Euler explícito o multiplica por \((1 + \varepsilon^2)^n\) e o RK4 por \(|R(-i\varepsilon)|^{2n}\).
Omega = np.array([[0.0, 1.0], [-1.0, 0.0]])
chi0_2 = np.array([0.0, 1.0])
for nome in metodos:
chi1, chi2 = trajetorias[nome], integra_ho(nome, chi0_2, dt, n_passos)
prod = np.einsum("ni,ij,nj->n", chi1, Omega, chi2)
print(f"{nome:17s}: Omega(chi1_n, chi2_n) / Omega(chi1_0, chi2_0) = {prod[-1] / prod[0]:.10f}, "
f"desvio máximo {np.abs(prod / prod[0] - 1).max():.2e}")
print(f"previsões: Euler (1+eps^2)^n = {(1 + eps**2) ** n_passos:.4f}, "
f"RK4 (1 - eps^6/72 + eps^8/576)^n = {(1 - eps**6 / 72 + eps**8 / 576) ** n_passos:.10f}")Euler : Omega(chi1_n, chi2_n) / Omega(chi1_0, chi2_0) = 530.9457971225, desvio máximo 5.30e+02
RK4 : Omega(chi1_n, chi2_n) / Omega(chi1_0, chi2_0) = 0.9999994548, desvio máximo 5.45e-07
Euler simplético : Omega(chi1_n, chi2_n) / Omega(chi1_0, chi2_0) = 1.0000000000, desvio máximo 2.44e-15
Verlet : Omega(chi1_n, chi2_n) / Omega(chi1_0, chi2_0) = 1.0000000000, desvio máximo 2.33e-15
previsões: Euler (1+eps^2)^n = 530.9458, RK4 (1 - eps^6/72 + eps^8/576)^n = 0.9999994548Na Seção 1 estudamos um único oscilador. O campo da Aula 2 será o limite de muitos osciladores acoplados entre vizinhos. Nesta seção montamos esse sistema com um número finito \(N\) de partículas, escrevemos suas equações na forma matricial da Seção 1.2 e estudamos o seu modo de frequência zero. A solução das equações, pela diagonalização da matriz que acopla as partículas, é o assunto da Seção 3.
Considere \(N \ge 3\) partículas de massa \(m\), dispostas ao longo de uma linha horizontal com espaçamento \(\Delta x\) e numeradas por \(j = 0, 1, \dots, N-1\). Veremos na Seção 2.2 que, partindo do repouso nas suas posições horizontais de equilíbrio, as partículas se movem apenas na vertical. A altura da partícula \(j\) em relação à posição de equilíbrio é \(h^j(t)\), e as \(N\) alturas formam o vetor coluna \[ \vec h \equiv \begin{pmatrix} h^0 & h^1 & \cdots & h^{N-1} \end{pmatrix}^{\mathsf T} \in \mathbb R^N . \] Há dois tipos de mola, ambos de comprimento natural nulo:
As condições de contorno são periódicas: a partícula \(N-1\) é ligada à partícula \(0\) por uma mola de constante \(K\), como se as partículas estivessem sobre um anel (Figura 9). Os índices são lidos módulo \(N\), isto é, \(h^{N} \equiv h^0\) e \(h^{-1} \equiv h^{N-1}\). Com essa condição todas as partículas têm dois vizinhos e nenhuma está numa extremidade.
def mola(ax, p0, p1, voltas=6, largura=0.08, **kw):
p0, p1 = np.asarray(p0, float), np.asarray(p1, float)
d = p1 - p0
comprimento = np.linalg.norm(d)
u, n = d / comprimento, np.array([-d[1], d[0]]) / comprimento
s = np.linspace(0, 1, 4 * voltas + 1)
desvio = np.zeros_like(s)
desvio[1:-1:2] = largura
desvio[2:-1:2] = -largura
desvio[[0, 1, -2, -1]] = 0.0
s = np.concatenate([[0], 0.1 + 0.8 * s, [1]])
desvio = np.concatenate([[0], desvio, [0]])
pts = p0 + np.outer(s * comprimento, u) + np.outer(desvio, n)
ax.plot(pts[:, 0], pts[:, 1], **kw)
fig, (ax, ax_anel) = plt.subplots(1, 2, figsize=(13, 3.6), gridspec_kw={"width_ratios": [2.2, 1]})
hs_esq = np.array([0.0, 0.5, 0.9, 0.3, -0.4, -0.2, 0.1])
xs_esq = np.arange(len(hs_esq), dtype=float)
ax.axhline(-1.4, color="gray", lw=2)
for x, hh in zip(xs_esq, hs_esq):
mola(ax, (x, -1.4), (x, hh), voltas=5, largura=0.07, color="C2", lw=1)
for j in range(len(hs_esq) - 1):
mola(ax, (xs_esq[j], hs_esq[j]), (xs_esq[j + 1], hs_esq[j + 1]), color="C0", lw=1.2)
ax.plot(xs_esq, hs_esq, "o", ms=12, color="C3", zorder=3)
ax.plot(xs_esq, 0 * xs_esq, ":", color="gray")
ax.annotate("$K$", (2.45, 0.9), color="C0", fontsize=14)
ax.annotate("$K_0$", (4.12, -1.0), color="C2", fontsize=14)
ax.annotate("$h^j$", (2.12, 0.35), fontsize=14)
ax.annotate("", xy=(2, 0.9), xytext=(2, 0.0), arrowprops=dict(arrowstyle="<->", color="k", lw=1))
ax.annotate("", xy=(1, -0.25), xytext=(0, -0.25), arrowprops=dict(arrowstyle="<->", color="k", lw=1))
ax.annotate(r"$\Delta x$", (0.3, -0.55), fontsize=13)
for x, rot in [(0, "$j-2$"), (1, "$j-1$"), (2, "$j$"), (3, "$j+1$"), (4, "$j+2$")]:
ax.text(x, -1.65, rot, ha="center", va="top", fontsize=11)
ax.text(-0.6, 0.0, r"$\cdots$", fontsize=16, va="center")
ax.text(6.3, 0.1, r"$\cdots$", fontsize=16, va="center")
ax.set_xlim(-0.8, 6.8)
ax.set_ylim(-1.95, 1.3)
ax.axis("off")
N_anel = 8
ang = np.pi / 2 - 2 * np.pi * np.arange(N_anel) / N_anel
pos = np.column_stack([np.cos(ang), np.sin(ang)])
for j in range(N_anel):
k = (j + 1) % N_anel
cor = "C1" if k == 0 else "C0"
mola(ax_anel, pos[j], pos[k], voltas=3, largura=0.05, color=cor, lw=1.5 if k == 0 else 1.0)
ax_anel.plot(pos[:, 0], pos[:, 1], "o", ms=12, color="C3", zorder=3)
for j in range(N_anel):
ax_anel.text(1.3 * pos[j, 0], 1.3 * pos[j, 1], f"${j}$", ha="center", va="center", fontsize=12)
ax_anel.set_xlim(-1.5, 1.5)
ax_anel.set_ylim(-1.5, 1.5)
ax_anel.set_aspect("equal")
ax_anel.axis("off")
fig.tight_layout()
plt.show()

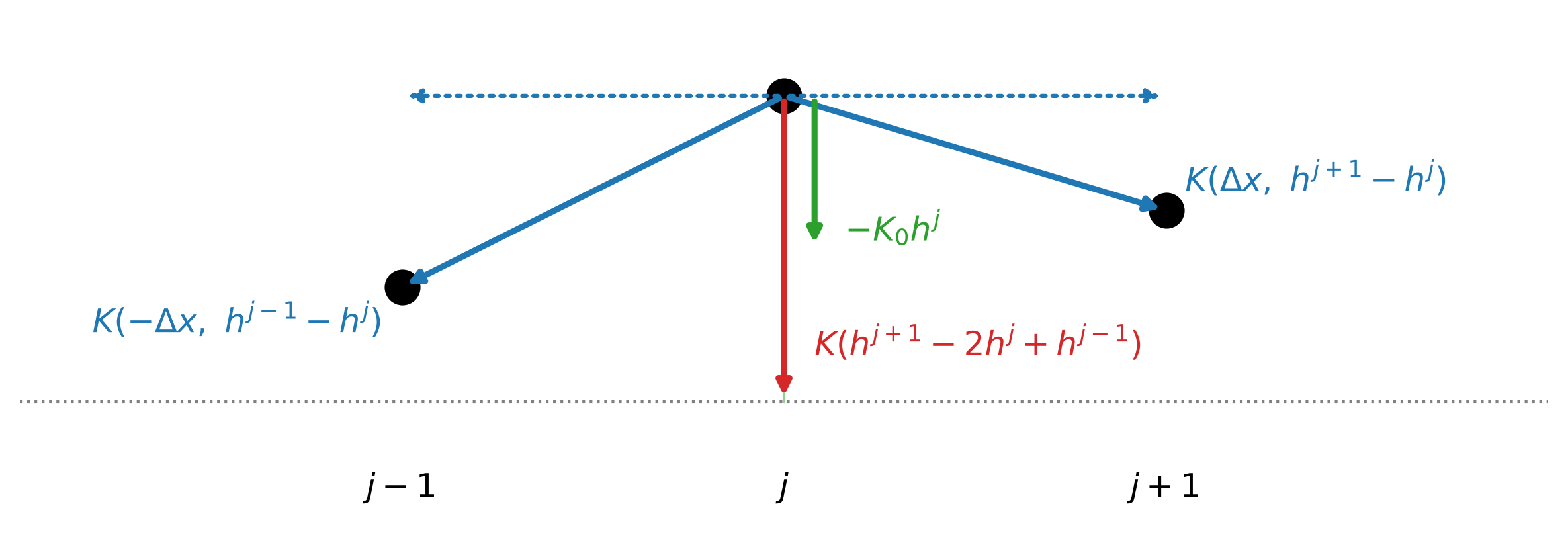

Uma mola de constante \(K\) e comprimento natural nulo exerce sobre cada extremidade uma força igual a \(K\) vezes o vetor que vai dessa extremidade até a outra. Suponha que as partículas estejam nas posições horizontais de equilíbrio, separadas por \(\Delta x\). Para a partícula \(j\), o vetor até a partícula \(j+1\) é \((\Delta x,\ h^{j+1} - h^j)\) e o vetor até a partícula \(j-1\) é \((-\Delta x,\ h^{j-1} - h^j)\) (Figura 10). As duas molas exercem juntas \[ K\begin{pmatrix} \Delta x \\ h^{j+1} - h^j \end{pmatrix} + K\begin{pmatrix} -\Delta x \\ h^{j-1} - h^j \end{pmatrix} = \begin{pmatrix} 0 \\ K\left(h^{j+1} - h^j\right) + K\left(h^{j-1} - h^j\right) \end{pmatrix}. \] As componentes horizontais, \(K\Delta x\) e \(-K\Delta x\), se cancelam quaisquer que sejam as alturas. A mola de constante \(K_0\) liga a partícula ao ponto de altura zero logo abaixo dela e exerce a força vertical \(-K_0 h^j\), sem componente horizontal. Se as partículas partem do repouso nas posições horizontais de equilíbrio, a força horizontal sobre cada uma é nula, a velocidade horizontal continua nula, e as posições horizontais não mudam: as partículas se movem apenas na vertical, como afirmado na Seção 2.1. A componente vertical é linear nas alturas sem nenhuma aproximação de pequenas amplitudes.
K_fc, K0_fc, dx_fc = 1.0, 0.5, 1.0
h_fc = np.array([0.3, 0.8, 0.5])
x_fc = dx_fc * np.array([-1.0, 0.0, 1.0])
pj = np.array([x_fc[1], h_fc[1]])
f_dir = K_fc * np.array([x_fc[2] - x_fc[1], h_fc[2] - h_fc[1]])
f_esq = K_fc * np.array([x_fc[0] - x_fc[1], h_fc[0] - h_fc[1]])
f_mola = f_dir + f_esq
f_K0 = np.array([0.0, -K0_fc * h_fc[1]])
fig, ax = plt.subplots(figsize=(8, 3.3))
ax.axhline(0.0, color="gray", ls=":", lw=1)
ax.plot(x_fc, h_fc, color="C0", lw=1, alpha=0.5)
ax.plot([pj[0], pj[0]], [0.0, pj[1]], color="C2", lw=1, alpha=0.5)
ax.plot(x_fc, h_fc, "o", color="k", ms=12, zorder=3)
def seta(origem, vetor, cor, estilo="-", lw=2.2):
ax.annotate("", xy=origem + vetor, xytext=origem,
arrowprops=dict(arrowstyle="-|>", color=cor, lw=lw, ls=estilo))
for f_v in (f_dir, f_esq):
seta(pj, f_v, "C0")
seta(pj, np.array([f_v[0], 0.0]), "C0", estilo=":", lw=1.5)
seta(pj, f_mola, "C3")
seta(pj + np.array([0.08, 0.0]), f_K0, "C2")
ax.text(*(pj + f_dir + np.array([0.05, 0.05])), r"$K(\Delta x,\ h^{j+1} - h^j)$", color="C0", fontsize=12)
ax.text(*(pj + f_esq + np.array([-0.05, -0.12])), r"$K(-\Delta x,\ h^{j-1} - h^j)$", color="C0", fontsize=12, ha="right")
ax.text(pj[0] + 0.08, pj[1] + 0.85 * f_mola[1], r"$K(h^{j+1} - 2h^j + h^{j-1})$", color="C3", fontsize=12, ha="left")
ax.text(pj[0] + 0.16, pj[1] + f_K0[1] + 0.02, r"$-K_0 h^j$", color="C2", fontsize=12)
for x, nome in zip(x_fc, ["$j-1$", "$j$", "$j+1$"]):
ax.text(x, -0.25, nome, ha="center", fontsize=12)
ax.set_xlim(-2.0, 2.0)
ax.set_ylim(-0.35, 1.0)
ax.set_aspect("equal")
ax.axis("off")
fig.tight_layout()
plt.show()
A força da vizinha da direita, \(K(h^{j+1} - h^j)\), e a da vizinha da esquerda, \(K(h^{j-1} - h^j)\), somam \[ K\left(h^{j+1} - h^j\right) + K\left(h^{j-1} - h^j\right) = K\Delta x\left(\frac{h^{j+1} - h^j}{\Delta x} - \frac{h^j - h^{j-1}}{\Delta x}\right) = K\left(h^{j+1} - 2h^j + h^{j-1}\right). \tag{29}\] O parêntese do meio é a inclinação da cadeia à direita da partícula \(j\) menos a inclinação à esquerda. Dividido por \(\Delta x\), é a aproximação usual da segunda derivada: a força das molas de constante \(K\) é proporcional à curvatura da cadeia. Ela aponta para cima quando \(h^j\) está abaixo da média das alturas vizinhas, \((h^{j+1} + h^{j-1})/2\), e para baixo quando está acima. Somando a mola de constante \(K_0\), a força vertical total sobre a partícula \(j\) é \[ F_j = K\left(h^{j+1} - 2h^j + h^{j-1}\right) - K_0\, h^j, \tag{30}\] e a segunda lei de Newton para cada partícula é \[ m\ddot h^j = K\left(h^{j+1} - 2h^j + h^{j-1}\right) - K_0\, h^j, \qquad j = 0, 1, \dots, N-1. \tag{31}\] Dois casos particulares mostram o papel de cada mola.
No limite contínuo da Aula 2, a segunda diferença \(h^{j+1} - 2h^j + h^{j-1}\) dará \(\Delta x^2\,\partial^2\phi/\partial x^2\).
Uma mola de comprimento natural \(\ell_0\) e comprimento \(d\) exerce a força \(K(d - \ell_0)\) na direção do vetor que liga as extremidades, isto é, \(K(1 - \ell_0/d)\) vezes esse vetor. Entre as partículas \(j\) e \(j+1\), \(d = \sqrt{\Delta x^2 + (h^{j+1}-h^j)^2}\), e a componente vertical da força sobre \(j\) é \(K(1 - \ell_0/d)(h^{j+1}-h^j)\). Como \(d = \Delta x + O\big((h^{j+1}-h^j)^2\big)\), na ordem linear nas alturas \[ K\left(1 - \frac{\ell_0}{\Delta x}\right)\left(h^{j+1} - h^j\right) = \frac{\tau}{\Delta x}\left(h^{j+1} - h^j\right), \qquad \tau \equiv K\left(\Delta x - \ell_0\right), \] em que \(\tau\) é a tensão da mola na configuração de equilíbrio. As componentes horizontais, \(K(d - \ell_0)\,\Delta x/d\), se cancelam entre os dois vizinhos na mesma ordem, e as posições horizontais ficam fixas apenas nessa aproximação. Obtemos Equação 30 com \(K\) substituído por \(\tau/\Delta x\), agora válida apenas para pequenas inclinações \(|h^{j+1} - h^j| \ll \Delta x\): é o modelo de uma corda tensionada. Com \(\ell_0 = 0\) a mesma equação vale para qualquer inclinação.

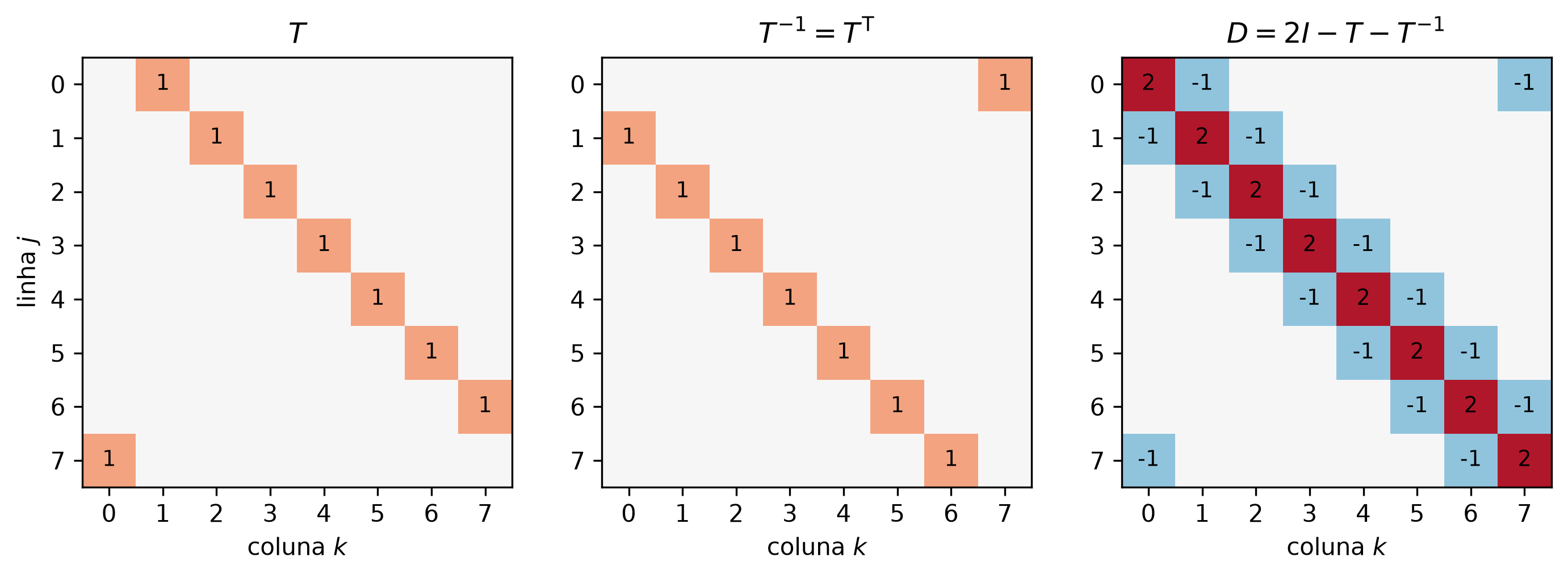

Para escrever Equação 31 em forma matricial, definimos o operador de translação \(T\), a matriz \(N \times N\) que desloca as componentes de um vetor em uma posição: \[ (T\vec h)^j \equiv h^{j+1}, \qquad\text{ou seja,}\qquad T^j{}_k = \delta^{j+1}{}_{k}, \tag{32}\] com os índices lidos módulo \(N\). Para \(N = 4\), \[ T = \begin{pmatrix} 0 & 1 & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \\ 1 & 0 & 0 & 0 \end{pmatrix}, \qquad T\begin{pmatrix} h^0 \\ h^1 \\ h^2 \\ h^3 \end{pmatrix} = \begin{pmatrix} h^1 \\ h^2 \\ h^3 \\ h^0 \end{pmatrix}. \] O \(1\) no canto inferior esquerdo é a condição periódica: \((T\vec h)^3 = h^4 = h^0\). Cada linha e cada coluna de \(T\) tem exatamente um elemento igual a \(1\) e os outros nulos: \(T\) é uma matriz de permutação. Daí seguem três propriedades.
Com \(T\), as forças sobre todas as partículas se escrevem de uma vez. A força da vizinha da direita sobre a partícula \(j\) é \(K(h^{j+1} - h^j) = K(T\vec h - \vec h)^j\), e a da vizinha da esquerda é \(K(h^{j-1} - h^j) = K(T^{-1}\vec h - \vec h)^j\). Com o vetor das forças \(\vec F \equiv (F_0, \dots, F_{N-1})^{\mathsf T}\), Equação 30 é \[ \vec F = K\left(T\vec h - \vec h\right) + K\left(T^{-1}\vec h - \vec h\right) - K_0\,\vec h = -\left(KD + K_0 I\right)\vec h, \qquad D \equiv 2I - T - T^{-1}. \tag{33}\] A soma das duas primeiras parcelas é a segunda diferença Equação 29, \((T\vec h)^j - 2h^j + (T^{-1}\vec h)^j = -(D\vec h)^j\). Para \(N = 5\), \[ D = \begin{pmatrix} 2 & -1 & 0 & 0 & -1 \\ -1 & 2 & -1 & 0 & 0 \\ 0 & -1 & 2 & -1 & 0 \\ 0 & 0 & -1 & 2 & -1 \\ -1 & 0 & 0 & -1 & 2 \end{pmatrix}. \] A matriz \(-D\) é o Laplaciano discreto com condições periódicas. Como \((T^{-1})^{\mathsf T} = T\), a matriz \(D\) é simétrica. As \(N\) equações Equação 31 se reduzem a uma equação matricial: \[ m\ddot{\vec h} = \vec F = -\left(KD + K_0 I\right) \vec h. \tag{34}\]
N_fig = 8
T_fig = np.roll(np.eye(N_fig), 1, axis=1)
D_fig = 2 * np.eye(N_fig) - T_fig - T_fig.T
fig, axs = plt.subplots(1, 3, figsize=(9.5, 3.2))
for ax, (titulo, Mat) in zip(axs, [("$T$", T_fig), (r"$T^{-1} = T^{\mathsf{T}}$", T_fig.T),
("$D = 2I - T - T^{-1}$", D_fig)]):
ax.imshow(Mat, cmap="RdBu_r", vmin=-2.5, vmax=2.5)
for (lin, col), val in np.ndenumerate(Mat):
if val != 0:
ax.text(col, lin, f"{val:g}", ha="center", va="center", fontsize=9)
ax.set_title(titulo)
ax.set_xticks(range(N_fig))
ax.set_yticks(range(N_fig))
ax.set_xlabel("coluna $k$")
axs[0].set_ylabel("linha $j$")
fig.tight_layout()
plt.show()
No numpy, a translação de um vetor é a função np.roll: np.roll(h, -1)[j] é h[j + 1], com o índice lido módulo \(N\). Então np.roll(h, -1) é \(T\vec h\) e np.roll(h, 1) é \(T^{-1}\vec h\), e a força Equação 30 pode ser calculada sem montar nenhuma matriz. Conferimos com a matriz \(T\) montada explicitamente:
N = 8
T = np.roll(np.eye(N), 1, axis=1)
h_teste = np.arange(N, dtype=float) ** 2
print("h =", h_teste)
print("T h =", T @ h_teste)
print("np.roll(h,-1) =", np.roll(h_teste, -1))
print("T^N == I:", np.allclose(np.linalg.matrix_power(T, N), np.eye(N)),
"; T^-1 == T^T:", np.allclose(np.linalg.inv(T), T.T))h = [ 0. 1. 4. 9. 16. 25. 36. 49.]
T h = [ 1. 4. 9. 16. 25. 36. 49. 0.]
np.roll(h,-1) = [ 1. 4. 9. 16. 25. 36. 49. 0.]
T^N == I: True ; T^-1 == T^T: TrueA energia de uma mola de comprimento natural nulo é \(K/2\) vezes o quadrado do seu comprimento. Para a mola entre \(j\) e \(j+1\) ela vale \((K/2)\left[\Delta x^2 + (h^{j+1} - h^j)^2\right]\); o termo \(\Delta x^2\) é constante e não contribui para as forças. A energia potencial da cadeia é \[ V(\vec h) \equiv \frac{K}{2}\sum_{j=0}^{N-1}\left(h^{j+1} - h^j\right)^2 + \frac{K_0}{2}\sum_{j=0}^{N-1}\left(h^j\right)^2 . \tag{35}\] Para escrevê-la com \(D\), expandimos o quadrado: \[ \sum_{j}\left(h^{j+1} - h^j\right)^2 = \sum_j \left(h^{j+1}\right)^2 - 2\sum_j h^{j+1}h^j + \sum_j \left(h^j\right)^2 . \] Pela periodicidade, \(\sum_j (h^{j+1})^2 = \sum_j (h^j)^2\) (são os mesmos \(N\) termos em outra ordem), e \(\sum_j h^{j+1}h^j = \sum_j h^j h^{j-1}\) (trocando \(j\) por \(j - 1\)). Escrevendo \(2\sum_j h^{j+1}h^j\) como \(\sum_j h^jh^{j+1} + \sum_j h^jh^{j-1}\), \[ \sum_{j}\left(h^{j+1} - h^j\right)^2 = \sum_j h^j\left(2h^j - h^{j+1} - h^{j-1}\right) = \sum_j h^j (D\vec h)^j = \vec h^{\mathsf T} D\, \vec h, \] e portanto \[ V(\vec h) = \frac12\, \vec h^{\mathsf T}\left(KD + K_0 I\right) \vec h . \] A força é menos o gradiente de \(V\). A altura \(h^j\) aparece nos termos \(j-1\) e \(j\) da primeira soma de Equação 35 e no termo \(j\) da segunda: \[ \frac{\partial V}{\partial h^j} = K\left(h^j - h^{j-1}\right) - K\left(h^{j+1} - h^j\right) + K_0 h^j = -F_j , \] com \(F_j\) dado por Equação 30. Com os momentos \(p_j \equiv m\dot h^j\), reunidos no vetor \(\vec p \equiv (p_0, \dots, p_{N-1})^{\mathsf T}\), a Hamiltoniana é \[ H(\vec h, \vec p) \equiv \sum_{j=0}^{N-1}\frac{p_j^2}{2m} + \frac12\, \vec h^{\mathsf T}\left(KD + K_0 I\right) \vec h , \tag{36}\] e as equações de Hamilton, \(\dot h^j = \partial H/\partial p_j = p_j/m\) e \(\dot p_j = -\partial H/\partial h^j = F_j\), reproduzem Equação 31.
Forma matricial. Como na Seção 1.2, reunimos as \(N\) alturas e os \(N\) momentos em um vetor do espaço de fase, agora de dimensão \(2N\), e as \(2N\) derivadas parciais de \(H\) no gradiente: \[ \vec\chi \equiv \begin{pmatrix} h^0 & \cdots & h^{N-1} & p_0 & \cdots & p_{N-1} \end{pmatrix}^{\mathsf T} = \begin{pmatrix} \vec h \\ \vec p \end{pmatrix}, \qquad \vec\partial H \equiv \begin{pmatrix} \dfrac{\partial H}{\partial h^0} & \cdots & \dfrac{\partial H}{\partial h^{N-1}} & \dfrac{\partial H}{\partial p_0} & \cdots & \dfrac{\partial H}{\partial p_{N-1}} \end{pmatrix}^{\mathsf T} = \begin{pmatrix} \left(KD + K_0 I\right)\vec h \\ \vec p/m \end{pmatrix}. \] As equações de Hamilton são de novo \(\dot{\vec\chi} = \Omega\,\vec\partial H\): a matriz simplética troca o bloco das derivadas em relação às alturas com o bloco das derivadas em relação aos momentos, com um sinal, \[ \Omega = \begin{pmatrix} 0 & I \\ -I & 0 \end{pmatrix}, \qquad\text{por exemplo, para } N = 2,\qquad \Omega = \begin{pmatrix} 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \\ -1 & 0 & 0 & 0 \\ 0 & -1 & 0 & 0 \end{pmatrix}, \] com blocos \(N \times N\). A Hamiltoniana é \(H = \frac12\vec\chi^{\mathsf T}\mathsf H\,\vec\chi\), \(\vec\partial H = \mathsf H\vec\chi\), e \[ \dot{\vec\chi} = \Omega\,\mathsf H\, \vec\chi \equiv A\vec\chi, \qquad \mathsf H = \begin{pmatrix} KD + K_0 I & 0 \\ 0 & I/m \end{pmatrix}, \qquad A = \begin{pmatrix} 0 & I/m \\ -\left(KD + K_0 I\right) & 0 \end{pmatrix}. \tag{37}\] É a forma Equação 6 do oscilador isolado, com o número \(\kappa\) substituído pela matriz \(KD + K_0 I\). A demonstração de que o produto simplético \(\Omega(\vec\chi_1, \vec\chi_2) = \vec\chi_1^{\mathsf T}\Omega\,\vec\chi_2\) é conservado usou apenas \(A = \Omega\mathsf H\) com \(\mathsf H\) simétrica (Equação 14), e vale aqui sem mudanças. A diferença está no quadrado de \(A\): \[ A^2 = -\begin{pmatrix} \left(KD + K_0 I\right)/m & 0 \\ 0 & \left(KD + K_0 I\right)/m \end{pmatrix}. \] Para o oscilador isolado \(A^2 = -(\kappa/m) I\) era um múltiplo da identidade, e a série de \(e^{tA}\) se somava em senos e cossenos. Aqui \(A^2\) envolve a matriz \(KD + K_0 I\), que acopla as partículas. Na Seção 3 encontraremos uma base em que essa matriz é diagonal; nessa base a cadeia se separa em \(N\) osciladores independentes, e a série se soma como na Seção 1.3.2.
Considere primeiro \(K_0 = 0\). A energia potencial Equação 35 depende então apenas das diferenças \(h^{j+1} - h^j\), e \(H\) não muda quando todas as alturas são deslocadas pela mesma quantidade \(\beta\), \(h^j \to h^j + \beta\) para todo \(j\). Para escrever esse deslocamento com vetores, definimos o vetor de \(N\) componentes iguais a \(1\), \[ \vec 1 \equiv \begin{pmatrix} 1 & 1 & \cdots & 1 \end{pmatrix}^{\mathsf T} \in \mathbb R^N, \] que representa a configuração em que todas as partículas estão na altura \(1\). O deslocamento é \[ \vec h \to \vec h + \beta\,\vec 1, \] com \(\beta\) real. Nenhuma altura é preferida pela dinâmica: só as diferenças de altura entram nas equações. O produto escalar com \(\vec 1\) soma as componentes de um vetor, \(\vec 1^{\mathsf T}\vec h = \sum_j h^j\). Em termos de \(D\), cada linha de \(D\) soma \(2 - 1 - 1 = 0\), logo \[ D\,\vec 1 = 0 : \] \(\vec 1\) é autovetor de \(D\) com autovalor zero. Como \(\vec h^{\mathsf T}D\vec h = \sum_j (h^{j+1} - h^j)^2 \ge 0\), com igualdade somente quando todas as alturas são iguais, \(D\) é positiva semidefinida e os múltiplos de \(\vec 1\) são os únicos vetores com \(D\vec h = 0\).

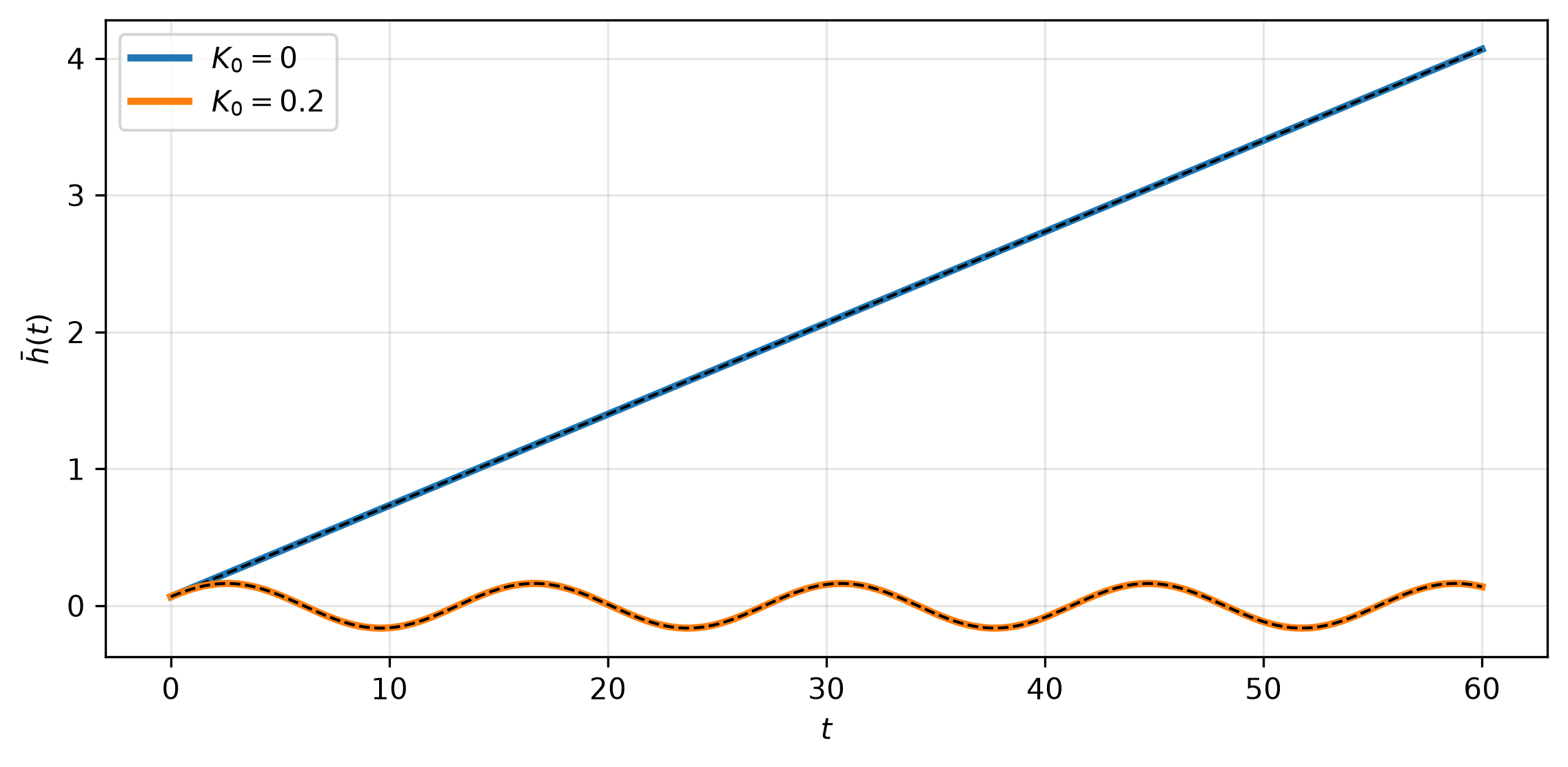

A essa simetria corresponde uma quantidade conservada. O momento total \[ P \equiv \sum_{j=0}^{N-1} p_j = \vec 1^{\mathsf T}\vec p \] varia com a soma das forças: \[ \dot P = \sum_j F_j = K\sum_j\left(h^{j+1} - 2h^j + h^{j-1}\right) - K_0\sum_j h^j = -K_0\sum_j h^j . \tag{38}\] A primeira soma é nula porque cada \(h^j\) aparece nela três vezes, com coeficientes \(1\), \(-2\) e \(1\): as molas de constante \(K\) exercem apenas forças internas, que se cancelam aos pares. Em forma vetorial, \(\vec 1^{\mathsf T}D = (D\vec 1)^{\mathsf T} = 0\), pois \(D\) é simétrica.
A altura média e o momento por partícula. Dividindo por \(N\), definimos \[ \bar h \equiv \frac1N\sum_{j=0}^{N-1} h^j = \frac{\vec 1^{\mathsf T}\vec h}{N}, \qquad \bar p \equiv \frac1N\sum_{j=0}^{N-1} p_j = \frac{P}{N}. \] Como as massas são iguais, \(\bar h\) é a altura do centro de massa. A média das equações de Hamilton \(\dot h^j = p_j/m\) e de Equação 38 dá \[ \dot{\bar h} = \frac{\bar p}{m}, \qquad \dot{\bar p} = -K_0\,\bar h . \tag{39}\] Têm a forma das equações de Hamilton Equação 3 de um único oscilador de massa \(m\) e constante de mola \(\kappa = K_0\), para o par \((\bar h, \bar p)\). Elas não contêm nenhuma outra combinação das alturas ou dos momentos: o par \((\bar h, \bar p)\) evolui desacoplado do resto da cadeia, qualquer que seja o movimento das partículas. Os dois casos são:
No limite contínuo da Aula 2, a constante \(K_0\) dará o termo de massa da equação de Klein–Gordon, e a cadeia com \(K_0 = 0\) dará um campo sem massa. O título desta seção resume o caso \(K_0 = 0\): o campo não tem um valor preferido, e a origem \(\vec h = 0\) não é distinguida pela dinâmica.
A relação entre a simetria e a quantidade conservada é o teorema de Noether. Com o parêntese de Poisson \[ \{f, g\} \equiv \sum_{j=0}^{N-1}\left(\frac{\partial f}{\partial h^j}\frac{\partial g}{\partial p_j} - \frac{\partial f}{\partial p_j}\frac{\partial g}{\partial h^j}\right), \] as equações de Hamilton são \(\dot f = \{f, H\}\) para qualquer função \(f(\vec h, \vec p)\), e \(\{h^j, P\} = 1\) para todo \(j\): o fluxo gerado por \(P\) desloca todas as alturas pela mesma quantidade. Então \(\dot P = \{P, H\}\) é a variação de \(H\) sob esse deslocamento, com o sinal trocado, e é nula exatamente quando \(H\) é invariante por \(\vec h \to \vec h + \beta\,\vec 1\).
A força Equação 30 é calculada com np.roll e a integração usa a função passo_verlet da Seção 1.4.8, agora com h, p e a força como vetores de \(N\) componentes.
def forca_cadeia(h, K, K0):
return K * (np.roll(h, -1) - 2 * h + np.roll(h, 1)) - K0 * h
def energia_cadeia(h, p, m, K, K0):
cinetica = np.sum(p**2, axis=-1) / (2 * m)
molas_K = 0.5 * K * np.sum((np.roll(h, -1, axis=-1) - h) ** 2, axis=-1)
molas_K0 = 0.5 * K0 * np.sum(h**2, axis=-1)
return cinetica + molas_K + molas_K0
def simula_cadeia(h0, p0, m, K, K0, dt, n_passos, a_cada=1):
"""Integra a cadeia com Verlet e guarda o estado a cada `a_cada` passos."""
F = lambda h: forca_cadeia(h, K, K0)
h, p = h0.copy(), p0.copy()
hs, ps = [h.copy()], [p.copy()]
for n in range(1, n_passos + 1):
h, p = passo_verlet(F, h, p, dt, m)
if n % a_cada == 0:
hs.append(h.copy())
ps.append(p.copy())
t = dt * a_cada * np.arange(len(hs))

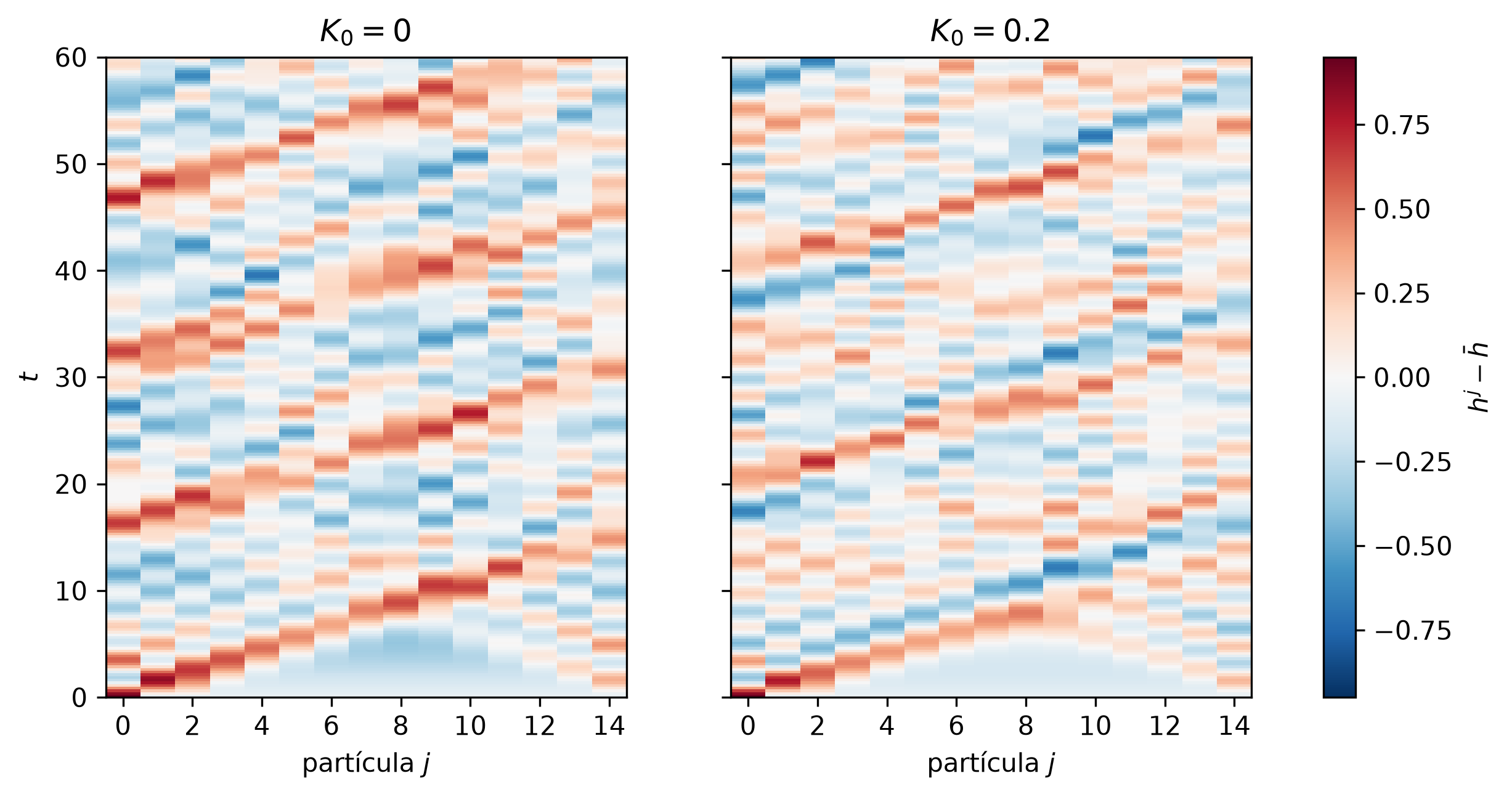

return t, np.array(hs), np.array(ps)Usamos \(N = 15\), \(m = K = 1\) e a condição inicial: a partícula \(0\) deslocada para \(h^0 = 1\), as partículas \(1\) e \(2\) com velocidade \(0{,}5\) e as demais em repouso na posição de equilíbrio. O momento total é \(P = 1\), isto é, \(\bar p = 1/15\), e a altura média inicial é \(\bar h(0) = 1/15\). Comparamos \(K_0 = 0\) com \(K_0 = 0{,}2\) (\(\sqrt{K_0/m} = 0{,}447\)). As frequências da cadeia não passam de \(\sqrt{(4K + K_0)/m} = 2{,}05\) (Seção 3.4); com \(\Delta t = 0{,}05\) o produto \(\omega\Delta t\) fica abaixo de \(0{,}11\), longe do limite de estabilidade Equação 25 do Verlet.
N, m, K = 15, 1.0, 1.0
h0 = np.zeros(N)
p0 = np.zeros(N)
h0[0] = 1.0
p0[1] = p0[2] = 0.5 * m
dt, n_passos = 0.05, 1200
resultados = {}
for K0 in [0.0, 0.2]:
t, hs, ps = simula_cadeia(h0, p0, m, K, K0, dt, n_passos, a_cada=5)
resultados[K0] = (t, hs, ps)
E = energia_cadeia(hs, ps, m, K, K0)
P = ps.sum(axis=1)
w0 = np.sqrt(K0 / m)
if K0 == 0.0:
previsto = h0.mean() + P[0] * t / (N * m)
else:
previsto = h0.mean() * np.cos(w0 * t) + P[0] / (N * m * w0) * np.sin(w0 * t)
print(f"K0 = {K0}: max |E - E0|/E0 = {np.abs(E / E[0] - 1).max():.2e}, "
f"max |P - P0| = {np.abs(P - P[0]).max():.2e}, "
f"max |hbar - previsto| = {np.abs(hs.mean(axis=1) - previsto).max():.2e}, "
f"hbar(60) = {hs[-1].mean():.4f}")K0 = 0.0: max |E - E0|/E0 = 1.43e-03, max |P - P0| = 4.66e-15, max |hbar - previsto| = 1.33e-14, hbar(60) = 4.0667
K0 = 0.2: max |E - E0|/E0 = 1.49e-03, max |P - P0| = 2.10e+00, max |hbar - previsto| = 8.11e-05, hbar(60) = 0.1392Com \(K_0 = 0\) o momento total e a reta \(\bar h(0) + \bar p\,t/m\) são reproduzidos até o erro de arredondamento: a cada meio passo do Verlet a soma das forças é exatamente zero (Seção 2.7, exercício 4). Com \(K_0 = 0{,}2\) o momento total varia, e a altura média segue Equação 39 com o erro de fase do Verlet para \(\sqrt{K_0/m}\,\Delta t = 0{,}022\).
fig, ax = plt.subplots(figsize=(9, 4))
for K0, cor in [(0.0, "C0"), (0.2, "C1")]:
t, hs, ps = resultados[K0]
ax.plot(t, hs.mean(axis=1), color=cor, lw=2.5, label=f"$K_0 = {K0:g}$")
w0 = np.sqrt(K0 / m)
if K0 == 0.0:
previsto = h0.mean() + ps[0].sum() * t / (N * m)
else:
previsto = h0.mean() * np.cos(w0 * t) + ps[0].sum() / (N * m * w0) * np.sin(w0 * t)
ax.plot(t, previsto, "--", color="k", lw=1)
ax.set_xlabel("$t$")
ax.set_ylabel(r"$\bar h(t)$")
ax.legend()
ax.grid(True, alpha=0.3)
plt.show()
A Figura 13 mostra o resto do movimento: o desvio de cada partícula em relação à altura média, \(h^j - \bar h\), como função de \(j\) e \(t\). A perturbação inicial nas partículas \(0\), \(1\) e \(2\) se propaga nos dois sentidos ao redor do anel.
fig, axs = plt.subplots(1, 2, figsize=(10, 4.5), sharey=True)
for ax, K0 in zip(axs, [0.0, 0.2]):
t, hs, ps = resultados[K0]
desvio = hs - hs.mean(axis=1)[:, None]
im = ax.imshow(desvio, aspect="auto", origin="lower", cmap="RdBu_r", vmin=-0.95, vmax=0.95,
extent=[-0.5, N - 0.5, t[0], t[-1]], interpolation="nearest")
ax.set_title(f"$K_0 = {K0:g}$")
ax.set_xlabel("partícula $j$")
ax.set_xticks(range(0, N, 2))
axs[0].set_ylabel("$t$")
fig.colorbar(im, ax=axs, label=r"$h^j - \bar h$")
plt.show()
fig_cad, axs_cad = plt.subplots(1, 2, figsize=(10, 4), dpi=120, sharey=True)
quadros = range(0, len(resultados[0.0][0]), 3)
linhas_cad = []
for ax, K0 in zip(axs_cad, [0.0, 0.2]):
t, hs, ps = resultados[K0]
ax.set_title(f"$K_0 = {K0:g}$")
ax.set_xlim(-0.5, N - 0.5)
ax.set_xlabel("partícula $j$")
ax.grid(True, alpha=0.3)
(linha,) = ax.plot([], [], "o-", color="C3")
(media,) = ax.plot([], [], "--", color="k", lw=1)
linhas_cad.append((linha, media, hs))
axs_cad[0].set_ylim(-1.0, 4.8)
axs_cad[0].set_ylabel("$h^j$")
texto_t = axs_cad[0].text(0.02, 0.95, "", transform=axs_cad[0].transAxes, va="top")
fig_cad.tight_layout()
def quadro_cadeia(i):
artistas = []
for linha, media, hs in linhas_cad:
linha.set_data(np.arange(N), hs[i])
media.set_data([-0.5, N - 0.5], [hs[i].mean()] * 2)
artistas += [linha, media]
texto_t.set_text(f"$t = {resultados[0.0][0][i]:.1f}$")
return artistas + [texto_t]
anim_cad = FuncAnimation(fig_cad, quadro_cadeia, frames=quadros, interval=80, blit=True)
plt.close(fig_cad)
HTML(anim_cad.to_jshtml())Resolver Equação 34 é diagonalizar a matriz \(KD + K_0 I\). A cadeia é invariante por translações: todas as partículas são equivalentes, e trocar o rótulo \(j\) por \(j + 1\) não muda as equações. Nesta seção mostramos que toda matriz com essa propriedade é diagonalizada pela mesma base, a base de Fourier, e usamos essa base para resolver a cadeia exatamente.
Uma matriz \(N \times N\) é circulante se cada linha é a anterior deslocada uma posição para a direita, com o último elemento voltando para o início. Para \(N = 4\), \[ C = \begin{pmatrix} b_0 & b_1 & b_2 & b_3 \\ b_3 & b_0 & b_1 & b_2 \\ b_2 & b_3 & b_0 & b_1 \\ b_1 & b_2 & b_3 & b_0 \end{pmatrix}. \] Os \(N\) números \(b_0, \dots, b_{N-1}\) da primeira linha determinam a matriz, e em geral \[ C^j{}_k = b_{k-j}, \] com o índice de \(b\) lido módulo \(N\). A potência \(T^r\) desloca as componentes de um vetor em \(r\) posições, \((T^r\vec h)^j = h^{j+r}\), ou seja, \((T^r)^j{}_k = \delta^{j+r}{}_k\). Então \(\left(\sum_r b_r T^r\right)^j{}_k = \sum_r b_r\,\delta^{j+r}{}_k = b_{k-j}\), e toda circulante é um polinômio em \(T\): \[ C = \sum_{r=0}^{N-1} b_r\, T^r . \tag{40}\] Exemplos: \(I\) (\(b_0 = 1\)), \(T\) (\(b_1 = 1\)), \(T^{-1} = T^{N-1}\) (\(b_{N-1} = 1\)) e \(D = 2I - T - T^{N-1}\), com \(b_0 = 2\), \(b_1 = b_{N-1} = -1\) e os demais nulos. A matriz da cadeia, \(KD + K_0 I\), tem \(b_0 = 2K + K_0\) e \(b_1 = b_{N-1} = -K\). Duas consequências:
\(CT = TC\) significa que deslocar a configuração e depois aplicar \(C\) dá o mesmo resultado que aplicar \(C\) e depois deslocar: a regra que \(C\) representa é a mesma em todos os pontos do anel. Se as massas ou as molas variassem ao longo da cadeia, as equações de movimento não seriam invariantes por translação, e a matriz que as define não seria circulante.
Para vetores complexos usamos o produto escalar \(\vec u^\dagger\vec w \equiv \sum_j (u^j)^* w^j\), em que \(\dagger\) indica o transposto conjugado. Seja \(\vec v \neq 0\) um autovetor de \(T\) com autovalor \(\lambda\), \(T\vec v = \lambda\vec v\). Aplicando \(T\) mais \(N - 1\) vezes, \(T^N\vec v = \lambda^N\vec v\). Como \(T^N = I\), temos \(\vec v = \lambda^N\vec v\), e portanto \[ \lambda^N = 1 : \] \(\lambda\) é uma das \(N\) raízes \(N\)-ésimas da unidade, \(\lambda = e^{2\pi i a/N}\) com \(a = 0, 1, \dots, N-1\). Para encontrar o autovetor, escrevemos \(T\vec v = \lambda\vec v\) em componentes: \(v^{j+1} = \lambda v^j\), logo \[ v^j = \lambda^j\, v^0, \qquad j = 0, 1, \dots, N-1, \] e a condição periódica \(v^N = \lambda^N v^0 = v^0\) é satisfeita. O autovetor fica determinado pela sua primeira componente \(v^0\), um número complexo arbitrário: cada autovalor tem um único autovetor, a menos de um fator. A normalização \(\vec v^\dagger\vec v = \sum_j |\lambda|^{2j}|v^0|^2 = N|v^0|^2 = 1\) fixa o módulo, \(|v^0| = 1/\sqrt N\). A fase de \(v^0\) continua arbitrária, e escolhemos \(v^0\) real e positivo. Com essa escolha os autovetores são \[ v_a^{\,j} \equiv \frac{e^{2\pi i a j/N}}{\sqrt N}, \qquad T \vec v_a = e^{2\pi i a/N}\, \vec v_a . \tag{41}\] Os vetores \(\vec v_a\) são ortonormais: \[ \vec v_a^{\,\dagger} \vec v_b = \frac1N\sum_{j=0}^{N-1} e^{2\pi i (b-a) j/N} = \delta_{ab} . \] Para \(a = b\) cada termo vale \(1\) e a soma vale \(N\). Para \(a \neq b\), com \(0 \le a, b \le N - 1\), o número \(z \equiv e^{2\pi i(b-a)/N}\) é diferente de \(1\), e a soma geométrica é \(\sum_{j=0}^{N-1} z^j = (1 - z^N)/(1 - z) = 0\), pois \(z^N = 1\). São \(N\) vetores ortonormais em \(\mathbb C^N\): formam uma base, a base de Fourier.
O índice \(a\) é definido módulo \(N\): \(\vec v_{a+N} = \vec v_a\), pois \(e^{2\pi i (a+N)j/N} = e^{2\pi i aj/N}\) para \(j\) inteiro. Além disso, \(\vec v_{-a} = \vec v_a^{\,*}\). Em vez de \(a = 0, \dots, N-1\) usamos o intervalo simétrico, \(-(N-1)/2 \le a \le (N-1)/2\) para \(N\) ímpar. Nos pontos da rede, \(\vec v_a\) e \(\vec v_{a+N}\) são o mesmo vetor, mas as funções \(e^{2\pi i a x/N}\) e \(e^{2\pi i (a+N) x/N}\) da variável contínua \(x\) são diferentes (Figura 15, direita). O intervalo simétrico escolhe, entre todos os índices que dão o mesmo vetor, o de menor \(|a|\), isto é, a função que oscila menos entre dois pontos vizinhos. É essa escolha que terá limite contínuo na Aula 2.

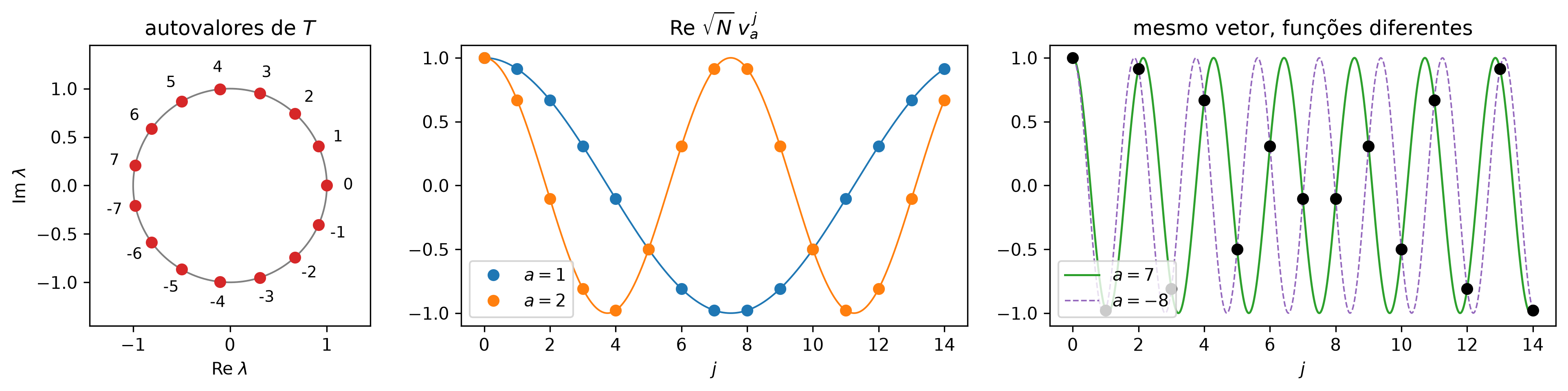

N_f = 15
a_sim = np.arange(-(N_f - 1) // 2, (N_f - 1) // 2 + 1)
j_f = np.arange(N_f)
x_f = np.linspace(0, N_f - 1, 600)
fig, axs = plt.subplots(1, 3, figsize=(13, 3.3), gridspec_kw={"width_ratios": [1, 1.7, 1.7]})
ax = axs[0]
circ = np.linspace(0, 2 * np.pi, 400)
ax.plot(np.cos(circ), np.sin(circ), color="gray", lw=1)
ang = 2 * np.pi * a_sim / N_f
ax.plot(np.cos(ang), np.sin(ang), "o", color="C3")
for aa, th in zip(a_sim, ang):
ax.text(1.22 * np.cos(th), 1.22 * np.sin(th), f"{aa}", ha="center", va="center", fontsize=9)
ax.set_aspect("equal")
ax.set_xlim(-1.45, 1.45)
ax.set_ylim(-1.45, 1.45)
ax.set_xlabel(r"Re $\lambda$")
ax.set_ylabel(r"Im $\lambda$")
ax.set_title("autovalores de $T$")
ax = axs[1]
for aa, cor in [(1, "C0"), (2, "C1")]:
ax.plot(x_f, np.cos(2 * np.pi * aa * x_f / N_f), color=cor, lw=1)
ax.plot(j_f, np.cos(2 * np.pi * aa * j_f / N_f), "o", color=cor, label=f"$a = {aa}$")
ax.set_xlabel("$j$")
ax.set_title(r"Re $\sqrt{N}\,v_a^{\,j}$")
ax.legend(loc="lower left")
ax = axs[2]
ax.plot(x_f, np.cos(2 * np.pi * 7 * x_f / N_f), color="C2", lw=1.2, label="$a = 7$")
ax.plot(x_f, np.cos(2 * np.pi * (-8) * x_f / N_f), "--", color="C4", lw=0.9, label="$a = -8$")
ax.plot(j_f, np.cos(2 * np.pi * 7 * j_f / N_f), "o", color="k", ms=6, zorder=3)
ax.set_xlabel("$j$")
ax.set_title("mesmo vetor, funções diferentes")
ax.legend(loc="lower left")
fig.tight_layout()
plt.show()
Todo vetor \(\vec h \in \mathbb C^N\) se escreve na base de Fourier. Aplicando \(\vec v_b^{\,\dagger}\) a \(\vec h = \sum_a \tilde h^a \vec v_a\) e usando a ortonormalidade, \(\vec v_b^{\,\dagger} \vec h = \sum_a \tilde h^a\, \vec v_b^{\,\dagger} \vec v_a = \tilde h^b\). Então \[
\vec h = \sum_a \tilde h^a\, \vec v_a,
\qquad
\tilde h^a \equiv \vec v_a^{\,\dagger} \vec h = \frac{1}{\sqrt N}\sum_{j=0}^{N-1} e^{-2\pi i aj/N}\, h^j,
\qquad
h^j = \frac{1}{\sqrt N}\sum_a e^{2\pi i aj/N}\,\tilde h^a .
\tag{42}\] A passagem das componentes \(h^j\) para os coeficientes \(\tilde h^a\) é a transformada de Fourier discreta (DFT), e a última igualdade é a sua inversa. No numpy, np.fft.fft(h, norm="ortho") devolve \(\tilde h^a\) para \(a = 0, \dots, N-1\) (os elementos com \(a > N/2\) correspondem a \(a - N\) no intervalo simétrico), e np.fft.ifft(ht, norm="ortho") faz a inversa. O algoritmo FFT calcula a DFT com \(O(N\log N)\) operações, em vez das \(O(N^2)\) do produto de uma matriz \(N\times N\) por um vetor. Para \(\vec h\) real, \((\tilde h^a)^* = \vec v_a^{\,\mathsf T}\vec h = \vec v_{-a}^{\,\dagger} \vec h\), isto é, \[
\tilde h^{-a} = \left(\tilde h^a\right)^* .
\tag{43}\]
Aplicando Equação 40 a \(\vec v_a\) e usando \(T^r \vec v_a = e^{2\pi i ar/N}\vec v_a\), \[
C\, \vec v_a = \sum_{r=0}^{N-1} b_r\, T^r \vec v_a = \lambda_a(C)\, \vec v_a,
\qquad
\lambda_a(C) = \sum_{r=0}^{N-1} b_r\, e^{2\pi i a r/N} .
\tag{44}\] Os autovetores de uma circulante são os \(\vec v_a\), os mesmos para toda circulante, e os autovalores são a transformada de Fourier da primeira linha (com o sinal \(+\) no expoente: no numpy, \(\lambda_a(C)\) é N * np.fft.ifft(b)[a]). Em forma matricial, a matriz \(U\) cujas colunas são os \(\vec v_a\), \(U^j{}_a = v_a^{\,j}\), é unitária, \(U^\dagger U = I\), e \[
U^\dagger C\, U = \operatorname{diag}\big(\lambda_0(C), \lambda_1(C), \dots, \lambda_{N-1}(C)\big).
\] Conferimos com uma circulante de primeira linha aleatória:
N = 8
rng = np.random.default_rng(42)
b = rng.normal(size=N)
T = np.roll(np.eye(N), 1, axis=1)
C = sum(b[r] * np.linalg.matrix_power(T, r) for r in range(N))
j = np.arange(N)
U = np.exp(2j * np.pi * np.outer(j, j) / N) / np.sqrt(N) # coluna a = v_a
Lambda = U.conj().T @ C @ U
print(f"max |U^dag U - I| = {np.abs(U.conj().T @ U - np.eye(N)).max():.1e}")
print(f"max |fora da diagonal de U^dag C U| = {np.abs(Lambda - np.diag(np.diag(Lambda))).max():.1e}")
print(f"max |diagonal - N ifft(b)| = {np.abs(np.diag(Lambda) - N * np.fft.ifft(b)).max():.1e}")max |U^dag U - I| = 7.1e-16
max |fora da diagonal de U^dag C U| = 2.9e-15
max |diagonal - N ifft(b)| = 6.3e-16Para \(D\), com \(b_0 = 2\) e \(b_1 = b_{N-1} = -1\), e usando \(e^{2\pi i a(N-1)/N} = e^{-2\pi i a/N}\), \[ \lambda_a(D) = 2 - e^{2\pi i a/N} - e^{-2\pi i a/N} = 2 - 2\cos\frac{2\pi a}{N} = 4\sin^2\frac{\pi a}{N} . \tag{45}\] Os autovalores são reais e não negativos, \(\lambda_a(D) = \lambda_{-a}(D)\), e \(\lambda_a(D) = 0\) somente para \(a = 0\), cujo autovetor \(\vec v_0 = \vec 1/\sqrt N\) é o modo zero da Seção 2.5.

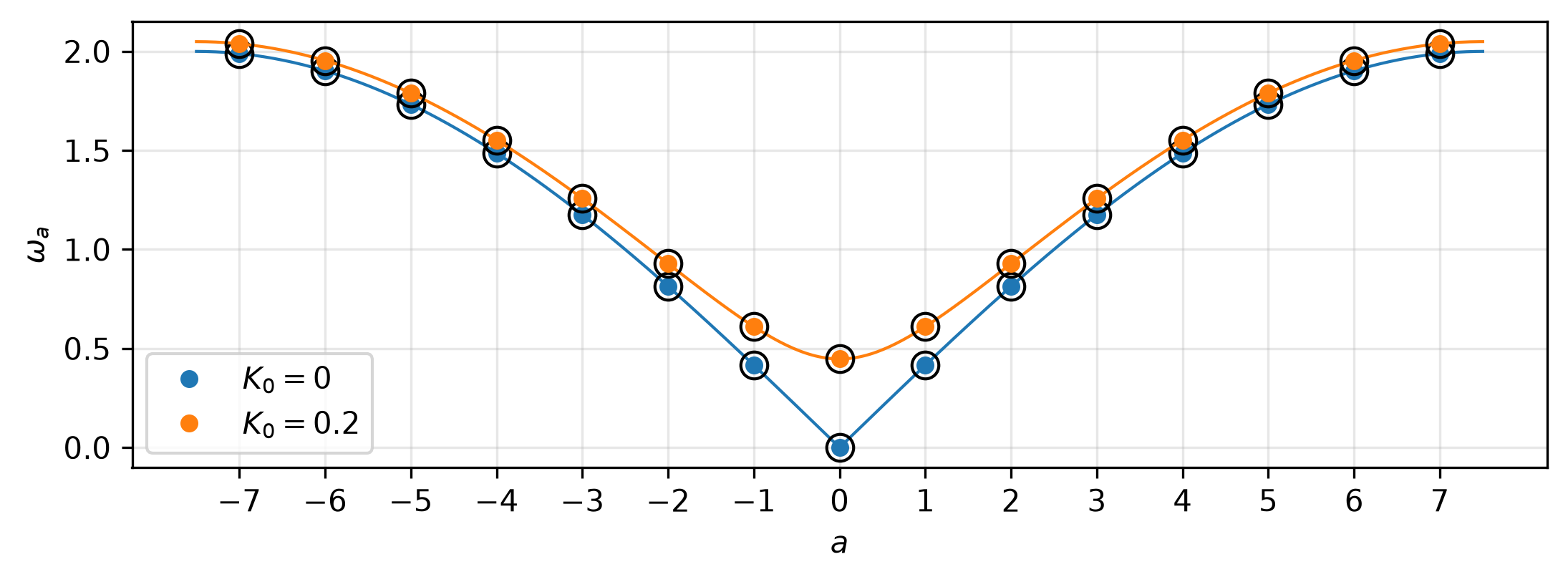

A matriz \(KD + K_0 I\) tem os autovalores \(K\lambda_a(D) + K_0\). Para \(\vec h(t) = f(t)\,\vec v_a\), a equação Equação 34 se reduz a \(m\ddot f = -\left(K\lambda_a(D) + K_0\right) f\): a configuração \(\vec v_a\) oscila sem mudar de forma, com frequência \[ \omega_a \equiv \sqrt{\frac{K_0 + K\lambda_a(D)}{m}} = \sqrt{\frac{K_0 + 4K\sin^2(\pi a/N)}{m}} . \tag{46}\] A relação entre a frequência e o índice \(a\) é a relação de dispersão da cadeia. Na Aula 2 o índice \(a\) dará o número de onda, e Equação 46 dará a relação \(\omega(k)\). Para \(a = 0\) a fórmula dá \(\sqrt{K_0/m}\), a frequência de uma partícula isolada (Seção 2.2) e da altura média (Seção 2.5). Propriedades (Figura 16):
N, m, K = 15, 1.0, 1.0
T = np.roll(np.eye(N), 1, axis=1)
D = 2 * np.eye(N) - T - T.T
a_sim = np.arange(-(N - 1) // 2, (N - 1) // 2 + 1)
a_cont = np.linspace(-N / 2, N / 2, 400)
fig, ax = plt.subplots(figsize=(8.5, 2.7))
for K0, cor in [(0.0, "C0"), (0.2, "C1")]:
w_formula = np.sqrt(K0 / m + 4 * K / m * np.sin(np.pi * a_sim / N) ** 2)
w_num = np.sqrt(np.clip(np.linalg.eigvalsh((K * D + K0 * np.eye(N)) / m), 0, None))
ax.plot(a_cont, np.sqrt(K0 / m + 4 * K / m * np.sin(np.pi * a_cont / N) ** 2), color=cor, lw=1)
ax.plot(a_sim, w_formula, "o", color=cor, ms=5, label=f"$K_0 = {K0:g}$")
ax.plot(a_sim, np.sort(w_num)[np.argsort(np.argsort(w_formula))], "o", mfc="none", color="k", ms=9)
ax.set_xlabel("$a$")
ax.set_ylabel(r"$\omega_a$")
ax.set_xticks(a_sim)
ax.legend()
ax.grid(True, alpha=0.3)
plt.show()
for K0 in [0.0, 0.2]:
w_formula = np.sqrt(K0 / m + 4 * K / m * np.sin(np.pi * a_sim / N) ** 2)
w_num = np.sqrt(np.clip(np.linalg.eigvalsh((K * D + K0 * np.eye(N)) / m), 0, None))
print(f"K0 = {K0}: max |numérico - fórmula| = {np.abs(np.sort(w_num) - np.sort(w_formula)).max():.1e}, "
f"omega_max = {w_formula.max():.3f}")K0 = 0.0: max |numérico - fórmula| = 3.0e-08, omega_max = 1.989
K0 = 0.2: max |numérico - fórmula| = 1.3e-15, omega_max = 2.039Escrevemos as alturas e os momentos na base de Fourier, \(\vec h(t) = \sum_a \tilde h^a(t)\,\vec v_a\) e \(\vec p(t) = \sum_a \tilde p^a(t)\,\vec v_a\), com \(\tilde p^a \equiv \vec v_a^{\,\dagger} \vec p\). A matriz \(KD + K_0 I\) é real e simétrica, logo \(\vec v_a^{\,\dagger}\left(KD + K_0 I\right) = \left[\left(KD + K_0 I\right)\vec v_a\right]^\dagger = m\omega_a^2\, \vec v_a^{\,\dagger}\). Aplicando \(\vec v_a^{\,\dagger}\) a Equação 34, \[ m\,\ddot{\tilde h}^a = -m\,\omega_a^2\,\tilde h^a, \qquad a = 0, 1, \dots, N - 1 . \tag{47}\] As \(N\) equações acopladas se tornaram \(N\) equações independentes, cada uma a de um oscilador da Seção 1 com \(\omega\) substituído por \(\omega_a\). Os \(\tilde h^a\) são os modos normais da cadeia. A solução de cada um é Equação 12: \[ \tilde h^a(t) = \tilde h^a(0)\cos\omega_a t + \frac{\tilde p^a(0)}{m\,\omega_a}\sin\omega_a t, \qquad \tilde p^a(t) = \tilde p^a(0)\cos\omega_a t - m\,\omega_a\,\tilde h^a(0)\sin\omega_a t . \tag{48}\] Para \(\omega_a = 0\) (\(a = 0\) e \(K_0 = 0\)) o limite \(\omega_a \to 0\) dá \(\tilde h^0(t) = \tilde h^0(0) + \tilde p^0(0)\,t/m\). Como \(\tilde h^0 = \sqrt N\,\bar h\) e \(\tilde p^0 = \sqrt N\,\bar p\), essa é a reta \(\bar h(t) = \bar h(0) + \bar p\,t/m\) da Seção 2.5: o modo zero é o modo normal \(a = 0\).
Como \(U\) é unitária, a soma dos quadrados é a mesma nas duas bases, \(\sum_j p_j^2 = \sum_a |\tilde p^a|^2\) e \(\vec h^{\mathsf T}(KD + K_0 I)\vec h = \sum_{a,b}(\tilde h^a)^*\tilde h^b\, \vec v_a^{\,\dagger} (KD + K_0 I) \vec v_b = \sum_a m\omega_a^2 |\tilde h^a|^2\), e a Hamiltoniana Equação 36 é a soma das energias dos modos: \[ H = \sum_a \left(\frac{|\tilde p^a|^2}{2m} + \frac{m\,\omega_a^2\,|\tilde h^a|^2}{2}\right) . \tag{49}\] Os \(N\) números complexos \(\tilde h^a\) não são independentes: para \(\vec h\) real, Equação 43 liga \(\tilde h^{-a}\) a \(\tilde h^a\). Para \(N\) ímpar, \(\tilde h^0\) é real e os pares \((a, -a)\) com \(a = 1, \dots, (N-1)/2\) dão \((N-1)/2\) números complexos: ao todo, \(N\) números reais, um por partícula.
Como \(\omega_a = \omega_{-a}\), qualquer combinação de \(\vec v_a\) e \(\vec v_{-a}\) é autovetor de \(KD + K_0 I\) com o mesmo autovalor \(m\omega_a^2\). Os vetores reais \[ \zeta_a^{\,j} \equiv \frac{1}{\sqrt N}\left(\cos\frac{2\pi a j}{N} + \sin\frac{2\pi a j}{N}\right), \qquad\text{isto é,}\qquad \vec\zeta_a = \frac{(1 - i)\,\vec v_a + (1 + i)\,\vec v_{-a}}{2}, \tag{50}\] formam a base de Hartley. A segunda forma segue de \(\tfrac12\left[(1-i)e^{i\phi} + (1+i)e^{-i\phi}\right] = \cos\phi + \sin\phi\). Com ela e a ortonormalidade dos \(\vec v_a\), para \(a \neq -a\), \[ \vec\zeta_a^{\,\mathsf T}\vec\zeta_b = \vec\zeta_a^{\,\dagger}\vec\zeta_b = \frac14\left[(1+i)(1-i)\,\delta_{ab} + (1+i)^2\,\delta_{a,-b} + (1-i)^2\,\delta_{-a,b} + (1-i)(1+i)\,\delta_{ab}\right] = \delta_{ab}, \] pois \((1 \pm i)^2 = \pm 2i\) e os dois termos com \(\delta_{a,-b}\) se cancelam. Para \(a = -a\) (só \(a = 0\), para \(N\) ímpar), \(\vec\zeta_0 = \vec v_0\). A base de Hartley é real, ortonormal, e satisfaz \((KD + K_0 I)\vec\zeta_a = m\omega_a^2\vec\zeta_a\). As coordenadas \(q^a \equiv \vec\zeta_a^{\,\mathsf T}\vec h\) obedecem a \(m\ddot q^a = -m\omega_a^2 q^a\): osciladores reais, sem nenhum número complexo.
As duas bases descrevem o mesmo movimento de maneiras diferentes. Cada \(\vec\zeta_a\cos\omega_a t\) é uma onda estacionária: a forma \(\vec\zeta_a\) fica fixa e só a amplitude oscila (Figura 17). Cada \(\vec v_a e^{-i\omega_a t}\), de componentes \(e^{i(2\pi aj/N - \omega_a t)}/\sqrt N\), é uma onda viajante: a fase é constante ao longo de \(j = N\omega_a t/(2\pi a) + \text{constante}\), que avança no sentido de \(j\) crescente para \(a > 0\) e decrescente para \(a < 0\). A onda estacionária é a soma de duas ondas viajantes, com \(a\) e \(-a\). Para resolver a cadeia as duas bases servem igualmente; na Aula 2, a construção das variáveis de criação e aniquilação usará a base complexa.

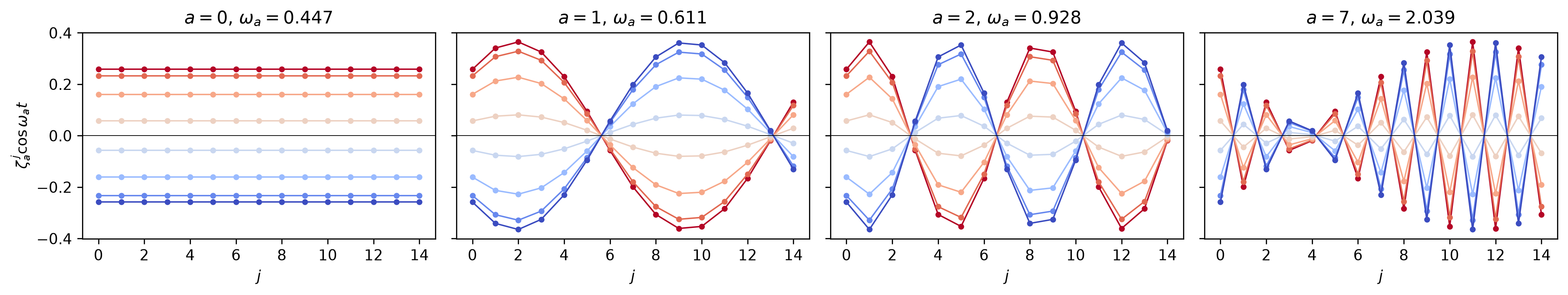

N, m, K, K0 = 15, 1.0, 1.0, 0.2
j = np.arange(N)
fig, axs = plt.subplots(1, 4, figsize=(15, 2.9), sharey=True)
cores = plt.cm.coolwarm_r(np.linspace(0, 1, 8))
for ax, aa in zip(axs, [0, 1, 2, 7]):
chi = (np.cos(2 * np.pi * aa * j / N) + np.sin(2 * np.pi * aa * j / N)) / np.sqrt(N)
w_a = np.sqrt(K0 / m + 4 * K / m * np.sin(np.pi * aa / N) ** 2)
for cor, tt in zip(cores, np.linspace(0, np.pi / w_a, 8)):
ax.plot(j, chi * np.cos(w_a * tt), "o-", color=cor, ms=3, lw=1)
ax.set_title(rf"$a = {aa}$, $\omega_a = {w_a:.3f}$")
ax.set_xlabel("$j$")
ax.axhline(0, color="k", lw=0.5)
axs[0].set_ylabel(r"$\zeta_a^{\,j}\cos\omega_a t$")
fig.tight_layout()
plt.show()
Na animação abaixo os quatro modos oscilam ao mesmo tempo, com o mesmo relógio: cada um com a sua frequência \(\omega_a\), sempre com a mesma forma.
from matplotlib.animation import FuncAnimation
from IPython.display import HTML
N_md, m_md, K_md, K0_md = 15, 1.0, 1.0, 0.2
j_md = np.arange(N_md)
modos_md = [0, 1, 2, 7]
zeta_md = {a: (np.cos(2 * np.pi * a * j_md / N_md) + np.sin(2 * np.pi * a * j_md / N_md)) / np.sqrt(N_md) for a in modos_md}
w_md = {a: np.sqrt(K0_md / m_md + 4 * K_md / m_md * np.sin(np.pi * a / N_md) ** 2) for a in modos_md}
t_md = np.linspace(0, 2 * np.pi / w_md[0], 61)
fig_md, axs_md = plt.subplots(1, 4, figsize=(15, 2.9), dpi=120, sharey=True)
linhas_md = []
for ax, a in zip(axs_md, modos_md):
ax.plot(j_md, zeta_md[a], color="0.75", lw=1)
ax.plot(j_md, -zeta_md[a], color="0.75", lw=1)
ax.axhline(0, color="k", lw=0.5)
(linha,) = ax.plot([], [], "o-", color="C3", ms=4, lw=1.2)
ax.set_title(rf"$a = {a}$, $\omega_a = {w_md[a]:.3f}$")
ax.set_xlabel("$j$")
ax.set_ylim(-0.42, 0.42)
linhas_md.append((linha, a))
axs_md[0].set_ylabel(r"$\zeta_a^{\,j}\cos\omega_a t$")
texto_md = axs_md[0].text(0.03, 0.88, "", transform=axs_md[0].transAxes)
fig_md.tight_layout()
def quadro_md(i):
for linha, a in linhas_md:
linha.set_data(j_md, zeta_md[a] * np.cos(w_md[a] * t_md[i]))
texto_md.set_text(f"$t = {t_md[i]:.1f}$")
return [l for l, _ in linhas_md] + [texto_md]
anim_modos = FuncAnimation(fig_md, quadro_md, frames=len(t_md), interval=130, blit=True)
plt.close(fig_md)
HTML(anim_modos.to_jshtml())A solução exata da cadeia tem três etapas: calcular \(\tilde h^a(0)\) e \(\tilde p^a(0)\) com a FFT, evoluir cada modo com Equação 48 e voltar com a FFT inversa. O custo é \(O(N\log N)\) para qualquer \(t\), sem passos de tempo. Para \(\omega_a = 0\) usamos \(\sin(\omega_a t)/\omega_a = t\,\mathrm{sinc}(\omega_a t/\pi)\), com \(\mathrm{sinc}\,u \equiv \sin(\pi u)/(\pi u)\) (a função np.sinc), cujo valor em \(\omega_a = 0\) é \(t\).
def frequencias_cadeia(N, m, K, K0):
a = np.arange(N)
return np.sqrt(K0 / m + 4 * K / m * np.sin(np.pi * a / N) ** 2)
def solucao_exata_cadeia(h0, p0, t, m, K, K0):
"""Alturas e momentos exatos nos instantes t, pelos modos normais."""
w = frequencias_cadeia(len(h0), m, K, K0)
ht0 = np.fft.fft(h0, norm="ortho")
pt0 = np.fft.fft(p0, norm="ortho")
t = np.asarray(t)[:, None]
ht = ht0 * np.cos(w * t) + pt0 / m * t * np.sinc(w * t / np.pi)
pt = pt0 * np.cos(w * t) - m * w * ht0 * np.sin(w * t)
h = np.fft.ifft(ht, axis=1, norm="ortho").real
p = np.fft.ifft(pt, axis=1, norm="ortho").real
return h, pComparamos com as simulações da Seção 2.6, que usaram as mesmas condições iniciais e o Verlet com \(\Delta t = 0{,}05\), e repetimos o Verlet com \(\Delta t\) dividido por \(2\) e por \(4\) até \(t = 20\):
N, m, K = 15, 1.0, 1.0
erros_verlet = {}
for K0 in [0.0, 0.2]:
t, hs, ps = resultados[K0]
h_ex, p_ex = solucao_exata_cadeia(h0, p0, t, m, K, K0)
E_ex = energia_cadeia(h_ex, p_ex, m, K, K0)
erros_verlet[K0] = np.abs(hs - h_ex).max(axis=1)
print(f"K0 = {K0}: energia da solução exata, max |E - E0|/E0 = {np.abs(E_ex / E_ex[0] - 1).max():.1e}; "
f"max |h_Verlet - h_exata| até t = 60: {erros_verlet[K0].max():.2e}")
erros = []
for dt in [0.1, 0.05, 0.025]:
t2, hs2, ps2 = simula_cadeia(h0, p0, m, K, K0, dt, int(round(20 / dt)))
erros.append(np.abs(hs2 - solucao_exata_cadeia(h0, p0, t2, m, K, K0)[0]).max())
print(f" erro até t = 20 para dt = 0,1; 0,05; 0,025: "
f"{erros[0]:.2e}, {erros[1]:.2e}, {erros[2]:.2e} (razões {erros[0] / erros[1]:.2f}, {erros[1] / erros[2]:.2f})")K0 = 0.0: energia da solução exata, max |E - E0|/E0 = 1.8e-15; max |h_Verlet - h_exata| até t = 60: 1.15e-02
erro até t = 20 para dt = 0,1; 0,05; 0,025: 1.46e-02, 3.65e-03, 9.12e-04 (razões 4.01, 4.00)
K0 = 0.2: energia da solução exata, max |E - E0|/E0 = 8.9e-16; max |h_Verlet - h_exata| até t = 60: 1.22e-02
erro até t = 20 para dt = 0,1; 0,05; 0,025: 1.63e-02, 4.07e-03, 1.02e-03 (razões 4.01, 4.00)Dividir \(\Delta t\) por \(2\) divide o erro por \(4{,}0\): o Verlet é de segunda ordem (Seção 1.4.5). Para \(\Delta t\) fixo o erro cresce linearmente com \(t\), pois cada modo acumula o erro de fase \(\theta_{\rm V} - \omega_a\Delta t \approx (\omega_a\Delta t)^3/24\) por passo.

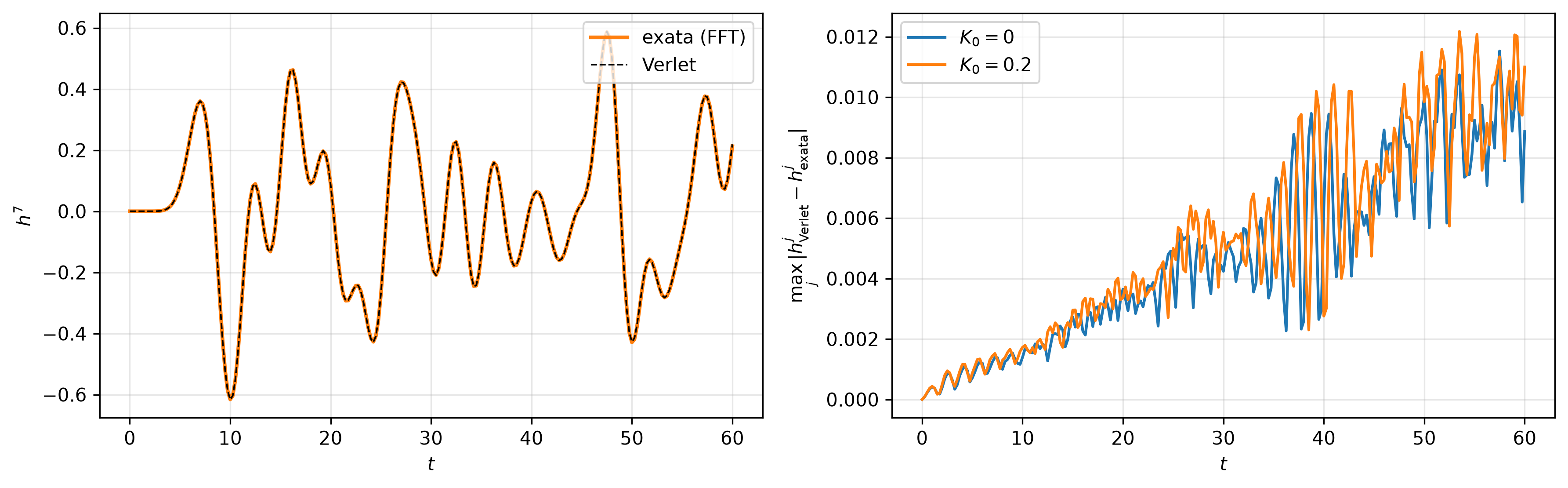

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 3.8))
t, hs, ps = resultados[0.2]
h_ex, p_ex = solucao_exata_cadeia(h0, p0, t, m, K, 0.2)
ax1.plot(t, h_ex[:, 7], color="C1", lw=2, label="exata (FFT)")
ax1.plot(t, hs[:, 7], "--", color="k", lw=0.9, label="Verlet")
ax1.set_xlabel("$t$")
ax1.set_ylabel("$h^7$")
ax1.legend(loc="upper right")
ax1.grid(True, alpha=0.3)
for K0, cor in [(0.0, "C0"), (0.2, "C1")]:
ax2.plot(resultados[K0][0], erros_verlet[K0], color=cor, label=f"$K_0 = {K0:g}$")
ax2.set_xlabel("$t$")
ax2.set_ylabel(r"$\max_j |h^j_{\rm Verlet} - h^j_{\rm exata}|$")
ax2.legend()
ax2.grid(True, alpha=0.3)
fig.tight_layout()
plt.show()

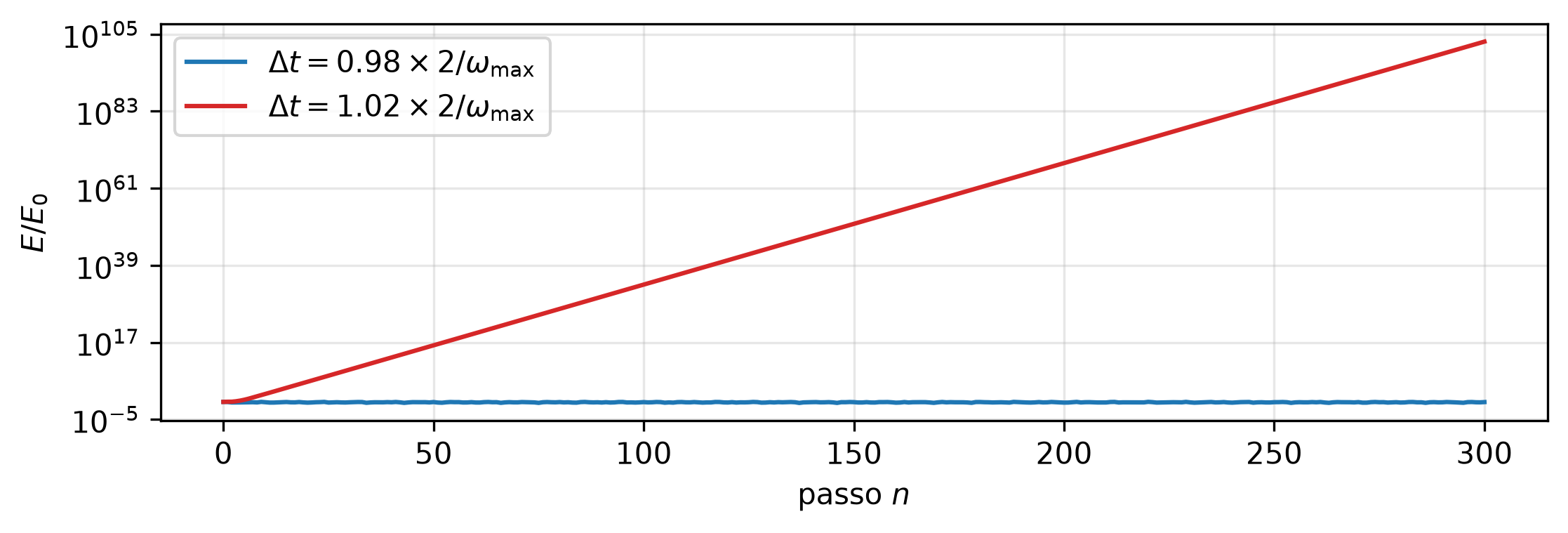

Um passo do Verlet Equação 23 é linear em \((\vec h, \vec p)\), com a força \(\vec F = -(KD + K_0 I)\vec h\). Na base de Fourier a matriz \(KD + K_0 I\) é diagonal, e o passo atua em cada par \((\tilde h^a, \tilde p^a)\) separadamente, como o Verlet de um oscilador de frequência \(\omega_a\), com passo adimensional \(\omega_a\Delta t\). Pela condição Equação 25, a solução numérica fica limitada somente se \(\omega_a\Delta t < 2\) para todo \(a\): \[ \Delta t < \frac{2}{\omega_{\max}}, \qquad \omega_{\max} = \max_a \omega_a \le \sqrt{\frac{K_0 + 4K}{m}} . \tag{51}\] Para \(N = 15\) e \(K_0 = 0{,}2\), \(\omega_{\max} = \omega_7 = 2{,}039\) e o limite é \(\Delta t < 0{,}981\). Integramos a cadeia com \(\Delta t\) \(2\%\) abaixo e \(2\%\) acima do limite.
N, m, K, K0 = 15, 1.0, 1.0, 0.2
w_max = frequencias_cadeia(N, m, K, K0).max()
fig, ax = plt.subplots(figsize=(8.5, 2.45))
for fator, cor in [(0.98, "C0"), (1.02, "C3")]:
dt = fator * 2 / w_max
t, hs, ps = simula_cadeia(h0, p0, m, K, K0, dt, 300)
E = energia_cadeia(hs, ps, m, K, K0)
ax.semilogy(np.arange(len(E)), E / E[0], color=cor,
label=rf"$\Delta t = {fator:g}\times 2/\omega_{{\max}}$")
ax.set_xlabel("passo $n$")
ax.set_ylabel("$E/E_0$")
ax.legend()
ax.grid(True, alpha=0.3)
plt.show()
for fator in [0.98, 1.02]:
t, hs, ps = simula_cadeia(h0, p0, m, K, K0, fator * 2 / w_max, 300)
E = energia_cadeia(hs, ps, m, K, K0)
n = np.arange(len(E))
taxa = np.exp(np.polyfit(n[200:], np.log(E[200:]), 1)[0])
print(f"fator {fator}: E/E0 entre {(E / E[0]).min():.3g} e {(E / E[0]).max():.3g}, "
f"crescimento por passo nos últimos 100 passos: {taxa:.4f}")
eps7 = w_max * 1.02 * 2 / w_max
traco = 2 - eps7**2
lam = (-traco + np.sqrt(traco**2 - 4)) / 2
print(f"lambda^2 previsto para eps = omega_7 dt = {eps7:.4f}: {lam**2:.4f}")fator 0.98: E/E0 entre 0.514 e 1.04, crescimento por passo nos últimos 100 passos: 1.0002
fator 1.02: E/E0 entre 1 e 7.46e+102, crescimento por passo nos últimos 100 passos: 2.2226
lambda^2 previsto para eps = omega_7 dt = 2.0400: 2.2226Para \(K_0 = 0\), \(\omega_{\max} \approx 2\sqrt{K/m}\) e a condição Equação 51 é \(\Delta t \lesssim \sqrt{m/K}\). Como as ondas longas percorrem \(\sqrt{K/m}\) partículas por unidade de tempo (a inclinação de \(\omega_a\) como função de \(2\pi a/N\) na Seção 3.4), \(\sqrt{m/K}\) é o tempo que elas levam para avançar uma partícula: o passo de tempo deve ser menor que esse tempo. Na Aula 2, com a rede cada vez mais fina, essa será a condição de Courant–Friedrichs–Lewy (CFL), e um espaçamento \(\Delta x\) menor exigirá um \(\Delta t\) menor.
Feel free to create issues, ask questions, or suggest improvements in the GitHub repository.
