Propagadores e Estruturas Simpléticas

Author

Sandro Vitenti

1 Introdução

1.1 Objetivos da Aula

Nesta aula, exploramos as estruturas matemáticas por trás dos propagadores dependentes e independentes do tempo. Os principais tópicos abordados foram:

  • Soluções da equação de Helmholtz e a importância dos sinais na separação de variáveis
  • O formalismo de sistemas dinâmicos e a propagação de distribuições de probabilidade
  • O Wronskiano como ferramenta para estudar independência linear de soluções
  • A estrutura simplética das equações diferenciais de segunda ordem
  • A conexão com a mecânica quântica e o papel da unidade imaginária
Note

A motivação central é entender como a informação se propaga no espaço-tempo, tanto do passado para o futuro (propagadores causais) quanto do futuro para o passado (propagadores avançados), e como isso se relaciona com a mecânica quântica e estatística.

2 Soluções da Equação de Helmholtz

2.1 A Equação de Helmholtz e a Separação de Variáveis

A equação de Helmholtz aparece naturalmente quando aplicamos o método de separação de variáveis à equação de onda: \[ \frac{1}{c^2}\frac{\partial^2 \phi}{\partial t^2} - \nabla^2 \phi = 0 \] Com a separação \(\phi(t, \mathbf{x}) = h(t)\psi(\mathbf{x})\), obtemos: \[ \frac{1}{h}\frac{d^2 h}{dt^2} = -k^2 c^2 \] e \[ \nabla^2 \psi = -k^2 \psi \]

Important

O sinal negativo em \(-k^2\) é crucial: ele garante soluções oscilatórias (senos e cossenos) em vez de exponenciais reais. Este sinal é determinado pelas condições de contorno do problema físico.

2.2 A Escolha das Soluções

Para a equação de Helmholtz, as soluções podem ser escritas de várias formas equivalentes:

  1. Forma trigonométrica (para \(k^2 > 0\)): \[ \psi(x) = A\sin(kx) + B\cos(kx) \]
  2. Forma exponencial complexa: \[ \psi(x) = \alpha e^{ikx} + \alpha^* e^{-ikx} \]
  3. Forma geral (para \(\beta\) arbitrário): \[ \psi''(x) = \beta\psi(x) \]
Tip

A escolha entre formas trigonométricas e exponenciais não é uma questão de “certo ou errado” — é uma questão de conveniência e de quais condições de contorno precisam ser satisfeitas. As duas representações são equivalentes, assim como escrever um vetor em coordenadas cartesianas ou polares.

2.3 O Caso do Laplaciano Tridimensional

Quando resolvemos problemas com simetria esférica, o Laplaciano em coordenadas esféricas nos leva a: \[ \nabla^2 \psi = \frac{1}{r^2}\frac{\partial}{\partial r}\left(r^2\frac{\partial \psi}{\partial r}\right) + \frac{1}{r^2\sin\theta}\frac{\partial}{\partial \theta}\left(\sin\theta\frac{\partial \psi}{\partial \theta}\right) + \frac{1}{r^2\sin^2\theta}\frac{\partial^2 \psi}{\partial \phi^2} \] Para soluções radiais \(\psi(r)\), temos: \[ \frac{d^2\psi}{dr^2} + \frac{2}{r}\frac{d\psi}{dr} = -k^2\psi \]

Note

A equação de Helmholtz também aparece na mecânica quântica para partículas livres, onde o operador Hamiltoniano é \(H = -\frac{\hbar^2}{2m}\nabla^2\), e a equação de Schrödinger independente do tempo é \(-\frac{\hbar^2}{2m}\nabla^2\psi = E\psi\).

3 O Propagador de Helmholtz

3.1 A Função de Green

Para resolver a equação de Helmholtz com uma fonte pontual, consideramos: \[ (\nabla^2 + k^2)G(\mathbf{x}, \mathbf{x}') = -\delta^3(\mathbf{x} - \mathbf{x}') \] A solução fundamental (função de Green) é: \[ G(\mathbf{x}, \mathbf{x}') = -\frac{e^{ik|\mathbf{x} - \mathbf{x}'|}}{4\pi|\mathbf{x} - \mathbf{x}'|} \]

Warning

O sinal na exponencial (\(e^{ikr}\) vs \(e^{-ikr}\)) é fundamental para a escolha entre propagadores causais (passado → futuro) e avançados (futuro → passado). Ambos são igualmente válidos matematicamente, mas têm interpretações físicas diferentes.

3.2 Construção da Solução Geral

Para encontrar a solução geral da equação de Helmholtz com uma fonte, usamos o método de separação de variáveis e a função de Green. O resultado é: \[ \psi(\mathbf{x}) = -\frac{1}{4\pi}\int d^3x' \, G(\mathbf{x}, \mathbf{x}')f(\mathbf{x}') \] onde \(f(\mathbf{x}')\) é a função fonte.

Tip

A função de Green representa a resposta do sistema a uma fonte pontual. Para problemas mais complexos, podemos construir soluções por superposição (princípio da linearidade).

4 Sistemas Dinâmicos e Propagação de Informação

4.1 O Problema das Condições Iniciais

Em física clássica, um problema típico consiste em especificar condições iniciais (posição e velocidade) e propagar a solução no tempo. No entanto, há duas motivações para considerar o problema de forma mais geral:

  1. Incerteza experimental: nunca conhecemos exatamente a condição inicial
  2. Propagação de distribuições: na mecânica estatística e quântica, propagamos distribuições de probabilidade, não estados exatos
Important

Na mecânica quântica, o problema é fundamentalmente de condição inicial e final, não apenas de condições iniciais. Isso está relacionado ao princípio variacional e aos propagadores de Feynman.

4.2 O Wronskiano e a Independência Linear

Para uma equação diferencial de segunda ordem: \[ y'' + P(x)y' + Q(x)y = 0 \] O Wronskiano de duas soluções \(y_1\) e \(y_2\) é definido como: \[ W(y_1, y_2) = y_1 y_2' - y_2 y_1' \] E satisfaz a equação: \[ W' = -P(x)W \] Portanto: \[ W(x) = W_0 \exp\left(-\int P(x)dx\right) \] onde \(W_0\) é uma constante.

Note

O Wronskiano é uma quantidade conservada (a menos de um fator exponencial) que mede a independência linear das soluções. Se \(W \neq 0\), as duas soluções são linearmente independentes e formam uma base para o espaço de soluções.

5 A Estrutura Simplética

5.1 O Espaço de Fase

O espaço de fase é construído a partir das variáveis canônicas \((y, p)\), onde \(p\) é o momento conjugado: \[ p = m(x)y' \] com \(m(x)\) sendo a “massa” efetiva do sistema.

As equações de Hamilton para este sistema são: \[ y' = \frac{\partial H}{\partial p} \] \[ p' = -\frac{\partial H}{\partial y} \] onde a Hamiltoniana é: \[ H(y, p) = \frac{p^2}{2m} + \frac{1}{2}m\omega^2 y^2 \]

5.2 A Matriz Simplética

O espaço de fase tem uma estrutura simplética natural, representada pela matriz: \[ \Omega = \begin{pmatrix} 0 & 1 \\ -1 & 0 \end{pmatrix} \] Esta matriz satisfaz \(\Omega^2 = -I\) e é análoga à unidade imaginária \(i\).

O Wronskiano pode ser escrito como: \[ W = \mathbf{v}_1^T \Omega \mathbf{v}_2 \] onde \(\mathbf{v}_i = (y_i, p_i)^T\) são vetores no espaço de fase.

Important

A estrutura simplética é uma consequência direta do caráter de segunda ordem das equações de movimento. Ela garante a conservação do Wronskiano e, portanto, da independência linear das soluções.

5.3 O Papel da Unidade Imaginária

A analogia entre a matriz \(\Omega\) e a unidade imaginária \(i\) é profunda. A matriz \(\Omega\) atua como um gerador de rotações no espaço de fase: \[ e^{\theta\Omega} = \begin{pmatrix} \cos\theta & \sin\theta \\ -\sin\theta & \cos\theta \end{pmatrix} \] Na mecânica quântica, a unidade imaginária \(i\) aparece como gerador de rotações no espaço de fase (ou espaço de Hilbert), o que está diretamente relacionado à equação de Schrödinger.

Tip

A escolha de representar soluções complexas (\(\psi = \psi_1 + i\psi_2\)) em mecânica quântica é equivalente a escolher uma base no espaço de fase. A liberdade de fase \(\psi \to e^{i\theta}\psi\) corresponde a rotações no espaço de fase, preservando o Wronskiano (a “norma” do estado).

6 Conexões com a Mecânica Quântica

6.1 A Equação de Schrödinger

A equação de Schrödinger dependente do tempo: \[ i\hbar\frac{\partial\psi}{\partial t} = -\frac{\hbar^2}{2m}\nabla^2\psi + V\psi \] pode ser vista como uma generalização da estrutura simplética que acabamos de construir. O termo \(i\hbar\) garante que a equação preserve a probabilidade (ou seja, a “norma” no espaço de Hilbert), assim como a matriz \(\Omega\) preserva o Wronskiano.

6.2 Propagadores Causal e Avançado

Na teoria quântica de campos, dois tipos de propagadores são fundamentais:

  1. Propagador causal (ou de Feynman): propaga informação do passado para o futuro
  2. Propagador avançado: propaga informação do futuro para o passado

Ambos são necessários para descrever corretamente as interações de partículas e antipartículas.

Note

A escolha entre \(e^{ikr}\) e \(e^{-ikr}\) na função de Green está diretamente relacionada à escolha do propagador (causal ou avançado). Ambas as escolhas são matematicamente válidas e têm interpretações físicas diferentes.

7 Visualizações com Python

7.1 Propagação no Espaço de Fase

Code
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Ellipse

# Parâmetros
k = 1.0  # constante elástica
m = 1.0  # massa
omega = np.sqrt(k / m)

# Tempo de evolução
t = np.linspace(0, 2 * np.pi / omega, 100)

# Região inicial (elipse)
theta = np.linspace(0, 2 * np.pi, 50)
y0 = 0.5 * np.cos(theta)
p0 = 0.3 * np.sin(theta)

# Evolução no espaço de fase
y = y0 * np.cos(omega * t[:, None]) + (p0 / (m * omega)) * np.sin(omega * t[:, None])
p = -m * omega * y0 * np.sin(omega * t[:, None]) + p0 * np.cos(omega * t[:, None])

# Visualização
fig, ax = plt.subplots(figsize=(8, 8))

# Plotar a evolução em diferentes tempos
indices = [0, 25, 50, 75]
colors = ["blue", "green", "orange", "red"]
for i, idx in enumerate(indices):
    ax.plot(y[idx, :], p[idx, :], color=colors[i], label=f"t = {t[idx]:.2f}", alpha=0.7)

    # Área (volume) do espaço de fase
    area = 0.5 * np.pi * np.std(y[idx, :]) * np.std(p[idx, :])
    ax.text(
        y[idx, 0] + 0.3,
        p[idx, 0] - 0.2,
        f"Área = {area:.3f}",
        color=colors[i],
        fontsize=10,
    )

ax.set_xlabel("Posição (y)")
ax.set_ylabel("Momento (p)")
ax.set_title("Evolução de uma região no espaço de fase")
ax.axhline(0, color="black", linestyle="--", alpha=0.3)
ax.axvline(0, color="black", linestyle="--", alpha=0.3)
ax.legend()
ax.grid(True, alpha=0.3)
ax.set_aspect("equal")
plt.show()

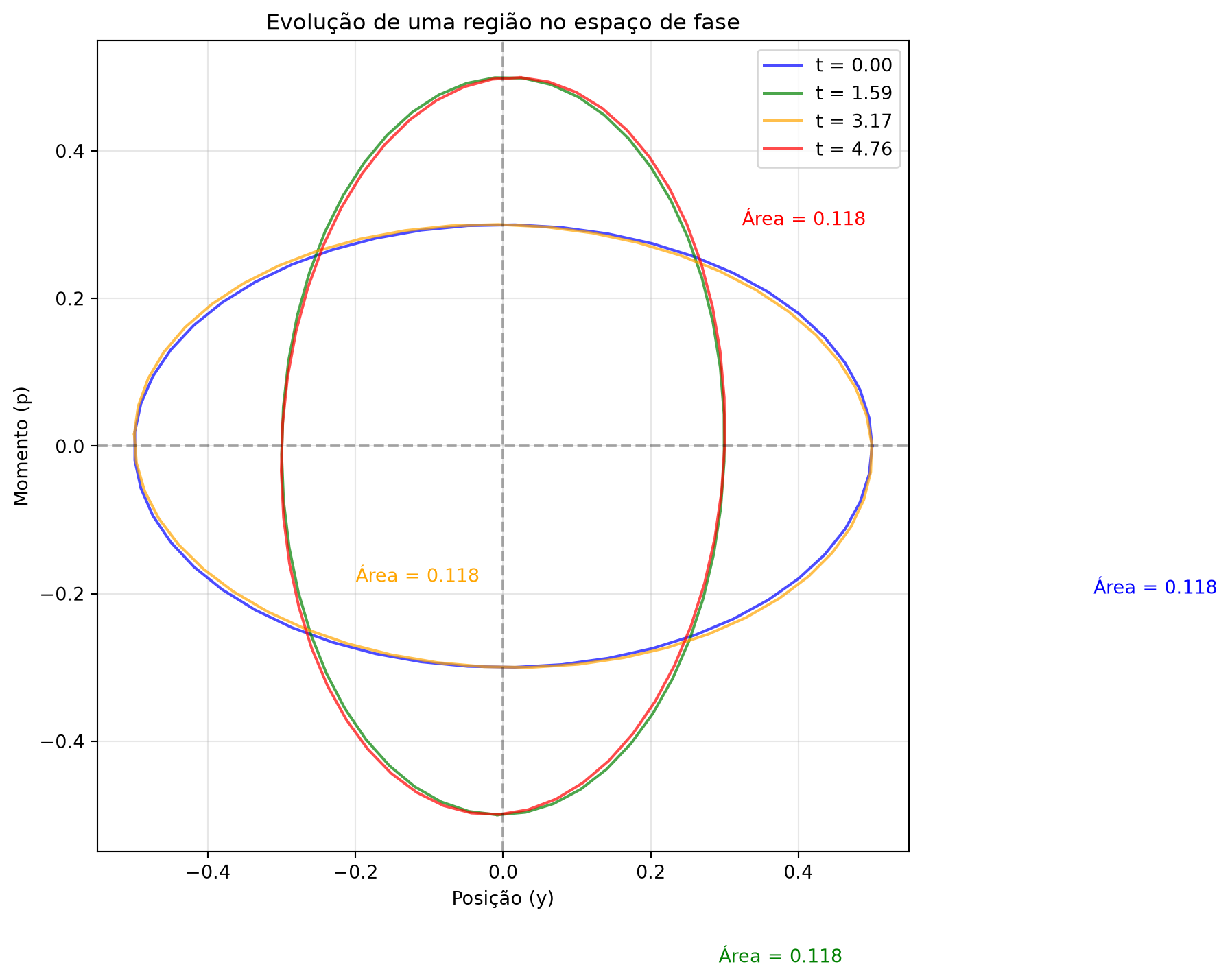

Evolução de uma região no espaço de fase para um oscilador harmônico

7.2 A Matriz Simplética como Gerador de Rotações

Code
import numpy as np
import matplotlib.pyplot as plt

# Matriz simplética
Omega = np.array([[0, 1], [-1, 0]])

# Vetor inicial
v = np.array([1.0, 0.5])

# Ângulos de rotação
theta = np.linspace(0, 2 * np.pi, 100)

# Evolução do vetor
v_rot = []
for t in theta:
    # e^{tΩ} = cos(t)I + sin(t)Ω
    R = np.cos(t) * np.eye(2) + np.sin(t) * Omega
    v_rot.append(R @ v)
v_rot = np.array(v_rot)

# Visualização
fig, ax = plt.subplots(figsize=(8, 8))

# Trajetória
ax.plot(v_rot[:, 0], v_rot[:, 1], "b-", label="Trajetória", alpha=0.7)

# Pontos específicos
points = [0, np.pi / 4, np.pi / 2, np.pi, 3 * np.pi / 2]
for t in points:
    idx = int(t * len(theta) / (2 * np.pi))
    R = np.cos(t) * np.eye(2) + np.sin(t) * Omega
    vp = R @ v
    ax.plot(vp[0], vp[1], "ro", markersize=8)
    ax.annotate(
        f"θ = {t:.2f}",
        (vp[0], vp[1]),
        fontsize=10,
        xytext=(5, 5),
        textcoords="offset points",
    )

# Vetor inicial e final
ax.arrow(
    0,
    0,
    v[0],
    v[1],
    head_width=0.05,
    head_length=0.05,
    fc="green",
    ec="green",
    label="Vetor inicial",
)
ax.arrow(
    0,
    0,
    v_rot[-1, 0],
    v_rot[-1, 1],
    head_width=0.05,
    head_length=0.05,
    fc="purple",
    ec="purple",
    label="Vetor final",
)

ax.set_xlabel("Componente 1")
ax.set_ylabel("Componente 2")
ax.set_title("Rotação no espaço de fase gerada por Ω")
ax.axhline(0, color="black", linestyle="--", alpha=0.3)
ax.axvline(0, color="black", linestyle="--", alpha=0.3)
ax.legend()
ax.grid(True, alpha=0.3)
ax.set_aspect("equal")
plt.show()

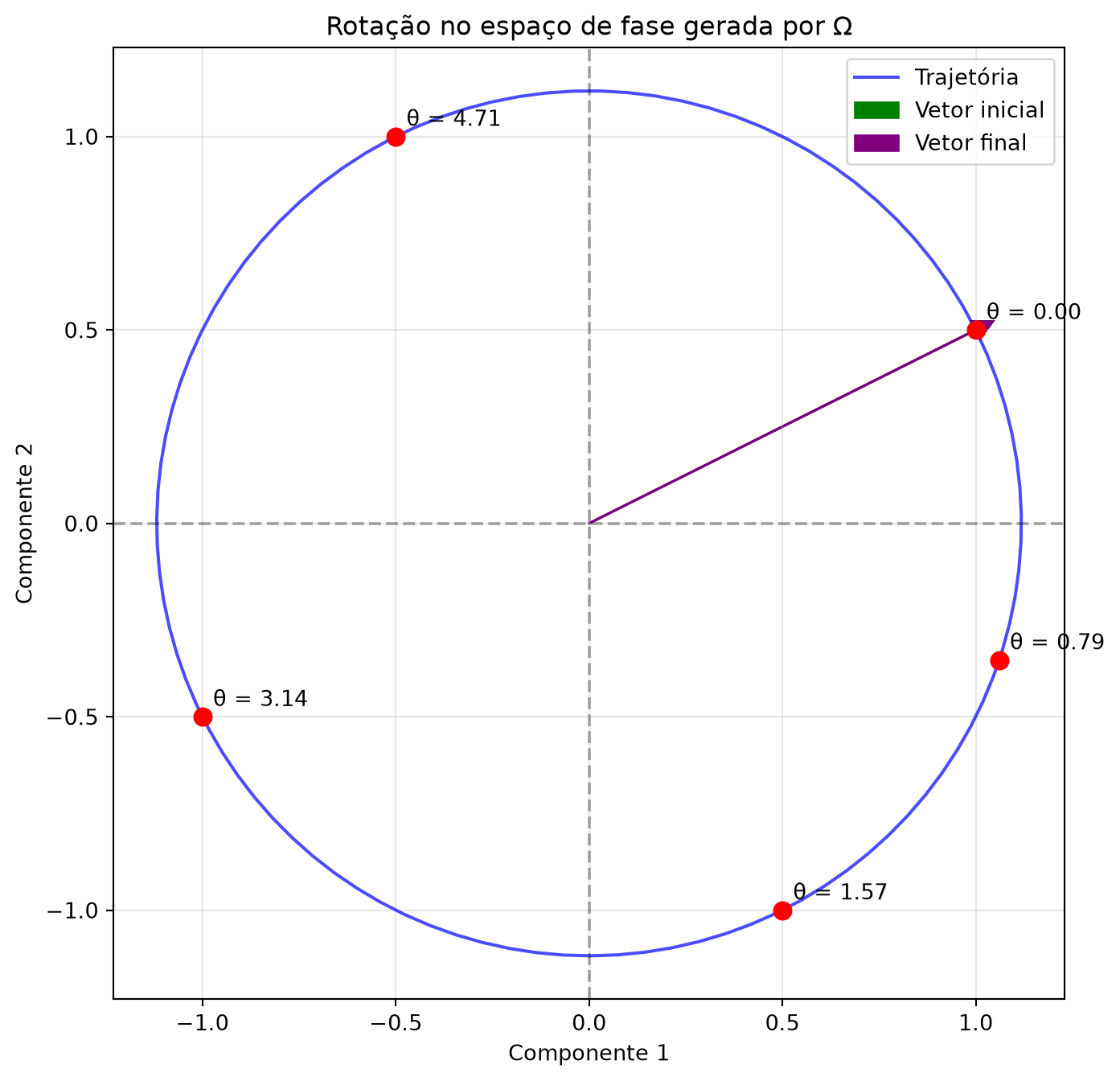

Rotação de um vetor no espaço de fase pela matriz Ω

8 Resumo

Conceito Descrição Importância
Equação de Helmholtz \(\nabla^2\psi = -k^2\psi\) Descreve oscilações espaciais; aparece na separação de variáveis da equação de onda
Função de Green \(G(\mathbf{x},\mathbf{x}') = -\frac{e^{ikr}}{4\pi r}\) Resposta a uma fonte pontual; contém a escolha do propagador (causal ou avançado)
Wronskiano \(W = y_1 y_2' - y_2 y_1'\) Mede independência linear de soluções; é conservado (a menos de fator exponencial)
Espaço de fase \((y, p)\) com \(p = m y'\) Representação simplética do sistema; generaliza para mecânica quântica
Matriz simplética \(\Omega = \begin{pmatrix}0&1\\-1&0\end{pmatrix}\) Gerador de rotações no espaço de fase; análoga à unidade imaginária \(i\)
Propagadores Causal (passado→futuro) e avançado (futuro→passado) Ambas as escolhas são necessárias na teoria quântica de campos
Unidade imaginária \(i\) na equação de Schrödinger Garante preservação da probabilidade; análoga à estrutura simplética

9 Exercícios

9.1 Exercício 1: Soluções da Equação de Helmholtz

Considere a equação de Helmholtz unidimensional: \[ \psi''(x) + k^2\psi(x) = 0 \]

  1. Mostre que as soluções podem ser escritas como \(\psi(x) = A\sin(kx) + B\cos(kx)\) e também como \(\psi(x) = \alpha e^{ikx} + \beta e^{-ikx}\).

  2. Encontre a relação entre as constantes \((A, B)\) e \((\alpha, \beta)\).

  3. Qual das representações é mais adequada para condições de contorno do tipo \(\psi(0) = 0\) e \(\psi(L) = 0\)?

9.2 Exercício 2: Wronskiano

Para a equação \(y'' + 2y' + 5y = 0\):

  1. Encontre as duas soluções linearmente independentes.

  2. Calcule o Wronskiano e verifique que \(W' = -2W\) (confirmando a fórmula geral).

  3. Qual é a constante \(W_0\)?

9.3 Exercício 3: Função de Green

Para a equação de Helmholtz em 1D:

\[ (\frac{d^2}{dx^2} + k^2)G(x, x') = -\delta(x - x') \]

  1. Mostre que \(G(x, x') = \frac{i}{2k}e^{ik|x-x'|}\) é uma solução.

  2. Qual é a diferença entre as escolhas \(+ik\) e \(-ik\) na exponencial?

  3. Interprete fisicamente cada escolha.

9.4 Exercício 4: Espaço de Fase

Para o oscilador harmônico com \(y'' + \omega^2 y = 0\):

  1. Escreva as equações de Hamilton correspondentes.

  2. Mostre que a Hamiltoniana \(H = \frac{p^2}{2m} + \frac{1}{2}m\omega^2 y^2\) é conservada.

  3. Calcule a matriz \(\Omega\) e verifique que \(\Omega^2 = -I\).

9.5 Exercício 5: Estrutura Simplética

Para o sistema \(y'' + P(x)y' + Q(x)y = 0\):

  1. Defina \(p = m(x)y'\) e mostre que \(m(x)\) satisfaz \(m'(x) = P(x)m(x)\).

  2. Mostre que o Wronskiano pode ser escrito como \(W = y_1 p_2 - y_2 p_1\).

  3. Verifique que \(\frac{d}{dx}(y_1 p_2 - y_2 p_1) = 0\).

9.6 Exercício 6: Propagação no Espaço de Fase

Considere uma região circular no espaço de fase de um oscilador harmônico.

  1. Mostre que a área da região é conservada (teorema de Liouville).

  2. Como a forma da região evolui no tempo?

  3. Represente graficamente a evolução para diferentes tempos.

9.7 Exercício 7: Separação de Variáveis

Considere a equação de onda em 3D:

\[ \frac{1}{c^2}\frac{\partial^2\phi}{\partial t^2} = \nabla^2\phi \]

  1. Faça a separação de variáveis \(\phi(t, \mathbf{x}) = T(t)X(\mathbf{x})\) e obtenha as equações para \(T\) e \(X\).

  2. Mostre que \(X\) satisfaz a equação de Helmholtz.

  3. Qual é a relação entre as constantes de separação?

9.8 Exercício 8: Métrica de Minkowski

Na teoria de campos, a equação de Klein-Gordon é:

\[ (\Box + m^2)\phi = 0 \]

onde \(\Box = \frac{1}{c^2}\frac{\partial^2}{\partial t^2} - \nabla^2\).

  1. Mostre que, ao separar variáveis com \(\phi = e^{-iEt/\hbar}\psi(\mathbf{x})\), obtém-se a equação de Helmholtz.

  2. Como a métrica de Minkowski (com assinatura \(+---\)) influencia o sinal da equação?

  3. Explique por que a rotação de Wick (\(t \to it\)) transforma a equação de Klein-Gordon em uma equação de Laplace.

9.9 Exercício 9: Geradores de Transformação

Na mecânica quântica, a evolução temporal é dada por \(U(t) = e^{-iHt/\hbar}\).

  1. Mostre que \(U(t)\) é um operador unitário (preserva a norma).

  2. Compare com a evolução no espaço de fase clássico: \(e^{t\Omega}\).

  3. Qual é o análogo clássico da unidade imaginária \(i\)?

9.10 Exercício 10: Propagadores Avançados

Na teoria quântica de campos, dois propagadores são definidos:

  • Causal (de Feynman): \(G_F(x, x') = \frac{e^{ik|x-x'|}}{4\pi|x-x'|}\)
  • Avançado: \(G_A(x, x') = \frac{e^{-ik|x-x'|}}{4\pi|x-x'|}\)

  1. Qual é a diferença de sinal entre eles?

  2. Como cada propagador se comporta no limite \(x \to \infty\) (condições de contorno)?

  3. Por que ambos são necessários na teoria de campos?
